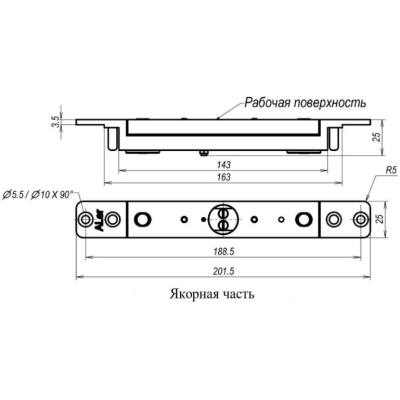

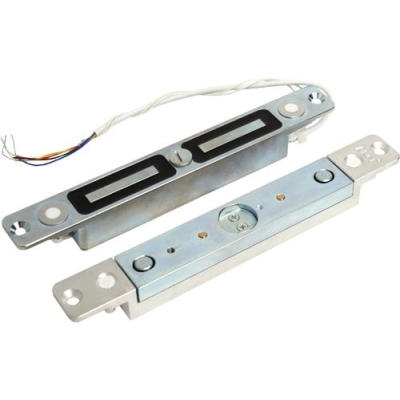

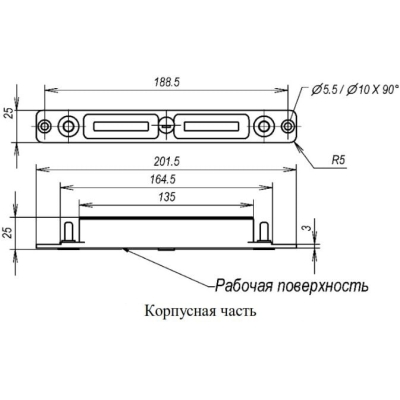

Сдвиговый электромагнитный замок AL-400SV-24В используется при построении систем контроля доступа различных масштабов и функционального назначения. Замок служит для блокирования распашных дверей, толщина полотна которых 35 мм и более, при этом сторона открывания не имеет значения. Конструктивно AL-400SV-24В состоит из двух частей – корпусной и якорной.
замок устанавливается строго в вертикальном положении врезным способом, обеспечивающим скрытность установки: корпус монтируется в дверную коробку, а якорь – в торец дверного полотна; при этом важным условием для обеспечения максимального удерживающего усилия на сдвиг и длительного срока службы без проведения техобслуживания является обязательное соблюдение эксплуатационного зазора между рабочими поверхностями обеих частей в пределах 2-4 мм и взаимного расположения друг относительно друга в продольном направлении ±2 мм;
для изменения зазора на корпусной части имеется удерживающий выступ, при повороте которого на 90° изменяется его значение на 1 мм;

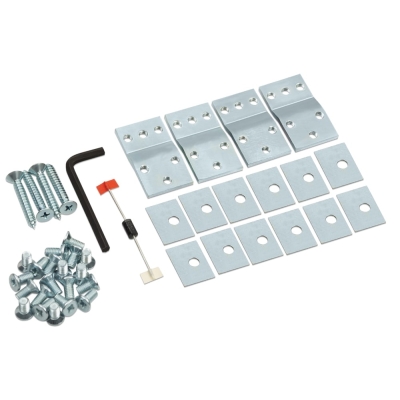

накладной монтаж обеспечивается при использовании дополнительного монтажного комплекта МК AL-400S, а для стеклянных дверей - MK AL-400S-Glass;
данная модель гарантирует удерживающее усилие на сдвиг более 400 кг в соответствии с классом устойчивости U3 по ГОСТ Р 52582-2006;
устройство питается от источника 24 В DC и функционирует в нормально-открытом режиме, обеспечивающем разблокированное состояние и, соответственно, открытое положение двери при отсутствии питающего напряжения;
для осуществления контроля и сигнализации положения двери и блокировки замка, а также для управления другими исполнительными устройствами в корпус замка встроены датчик Холла и магнитоконтактный извещатель, а в якорь – два магнита; при закрывании двери и блокировке электромагнитного замка контакты реле датчиков замыкаются; кроме того, встроенный датчик Холла участвует в механизме активации блокировки замка, который разделен на два режима с целью экономии потребления энергии: в режиме «ПОДБРОС» якорь притягивается в момент закрытия при включении обмоток замка большим током намагничивания по сигналу датчика; по истечении 4-6 с замок переходит в режим «УДЕРЖАНИЕ» с пониженным током потребления;
AL-400SV-24В предназначен для эксплуатации в неотапливаемых помещениях или на улице под навесом.
Монтажный комплект для установки сдвигового электромагнитного замка AL-400SH на стеклянные двери, тип двери - односторонняя/двухсторонняя, толщина двери - 8...12 мм, цвет - полированная нержавеющая сталь, габариты - 209,5x49x31,5 мм.
Электромагнитный замок для тяжелых внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, функция оповещения при попытке взлома, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - вертикальное, усилие удержания - не менее 700 кг, класс устойчивости - U4, толщина двери - не менее 45 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 12 В DC, максимальный потребляемый ток - 1,45 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 203х30х25 мм, габариты якоря - 203х30х25 мм, масса - 1,5 кг.
Электромагнитный замок для тяжелых внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, функция оповещения при попытке взлома, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - вертикальное, усилие удержания - не менее 700 кг, класс устойчивости - U4, толщина двери - не менее 45 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 24 В DC, максимальный потребляемый ток - 0,75 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 203х30х25 мм, габариты якоря - 203х30х25 мм, масса - 1,5 кг.
Электромагнитный замок для тяжелых внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, функция оповещения при попытке взлома, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - горизонтальное, усилие удержания - не менее 700 кг, класс устойчивости - U4, толщина двери - не менее 45 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 12 В DC, максимальный потребляемый ток - 0,75 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 203х30х25 мм, габариты якоря - 203х30х25 мм, масса - 1,5 кг.
Электромагнитный замок для средних внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - вертикальное, усилие удержания - не менее 400 кг, класс устойчивости - U3, толщина двери - не менее 35 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 12 В DC, максимальный потребляемый ток - 1,1 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 201,5х25х25 мм, габариты якоря - 201,5х25х25 мм, масса - 1,15 кг.
Электромагнитный замок для тяжелых внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, функция оповещения при попытке взлома, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - горизонтальное, усилие удержания - не менее 700 кг, класс устойчивости - U4, толщина двери - не менее 45 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 12 В DC, максимальный потребляемый ток - 1,45 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 203х30х25 мм, габариты якоря - 203х30х25 мм, масса - 1,5 кг.
Электромагнитный замок для средних внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - горизонтальное, усилие удержания - не менее 400 кг, класс устойчивости - U3, толщина двери - не менее 35 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 12 В DC, максимальный потребляемый ток - 1,1 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 201,5х25х25 мм, габариты якоря - 201,5х25х25 мм, масса - 1,15 кг.
Электромагнитный замок для средних внутренних деревянных, металлических и стеклянных дверей распашного и маятникового типа, сторона открытия двери - любая, нормально-открытый, вход/выход управляются внешним сигналом, встроенный датчик контроля положения двери и блокировки замка, врезной монтаж, накладной монтаж при использовании кронштейнов, монтажное положение - горизонтальное, усилие удержания - не менее 400 кг, класс устойчивости - U3, толщина двери - не менее 35 мм, длина кабеля - 0,3 м, степень защиты - IP54, напряжение питания - 24 В DC, максимальный потребляемый ток - 0,55 А, рабочая температура от -40 °С до +40 °С, габариты корпуса - 201,5х25х25 мм, габариты якоря - 201,5х25х25 мм, масса - 1,15 кг.
Электромагнитный замок для легких или средней тяжести дверей распашного и маятникового типа; сторона открытия двери - любая; управляется внешним сигналом; встроенный датчик контроля положения двери и блокировки замка; функция оповещения при попытке взлома; врезной монтаж; накладной монтаж при использовании кронштейнов; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 250 кг; класс устойчивости - U2; толщина двери - не менее 25 мм; длина кабеля - 0,3 м; степень защиты - IP54; напряжение питания - 10.8 - 27.8 В DC; максимальный потребляемый ток - 0.8 А; рабочая температура от -40 °С до +40 °С; габариты корпуса - 180х18.5х22 мм; габариты якоря - 170х18х18.5 мм; масса - 0.8 кг.
Для ворот, калиток; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 250 кгс; класс устойчивости к взлому - U2; длина кабеля - 0,5 м (до 10 м опционально); климатическое исполнение - У1; степень защиты - IP65; напряжение питания - 12 или 24 В DC (на выбор при заказе); максимальный потребляемый ток - 0.35 А для 12 В и 0.18 А для 24 В; рабочая температура от -40 °С до +40 °С; габаритные размеры - 235х109х39 мм; масса - 3.5 кг.
Для фрамуг, окон, люков, мебели; сторона открытия двери - любая; управляется внешним сигналом; накладной монтаж; монтажное положение - вертикальное/горизонтальное; усилие удержания - не менее 75 кгс; длина кабеля - 0.3 м; климатическое исполнение - УХЛ3.1; степень защиты - IP65; напряжение питания - 12 В DC; максимальный потребляемый ток - 0.15 А; рабочая температура от -40 °С до +40 °С; габаритные размеры - 70х42.5х17 мм (корпусная часть), 45х42.5х6 мм (якорная часть); масса - 0.6 кг.
