AL-400SV-12В ЭКСКОН Электромагнитный замок сдвиговый

AL-400SV-12В ЭКСКОН Электромагнитный замок сдвиговыйЭКСКОН Электромагнитный замок сдвиговый AL-400SV-12ВЭКСКОН Электромагнитный замок сдвиговый AL-400SV-12ВЭКСКОН Электромагнитный замок сдвиговый AL-400SV-12В
ЭКСКОН Электромагнитный замок сдвиговый AL-400SV-12ВЭКСКОН Электромагнитный замок сдвиговый AL-400SV-12ВЭКСКОН Электромагнитный замок сдвиговый AL-400SV-12В

Производитель:  ЭКСКОН

Купить AL-400SV-12В ЭКСКОН по выгодным ценам в магазине СЕКТОР-СБ:

Розничная цена:12 609 руб.
Оптовая цена:12 609 руб.
Для дилеров:Звоните!
В КОРЗИНУ

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание AL-400SV-12В ЭКСКОН:

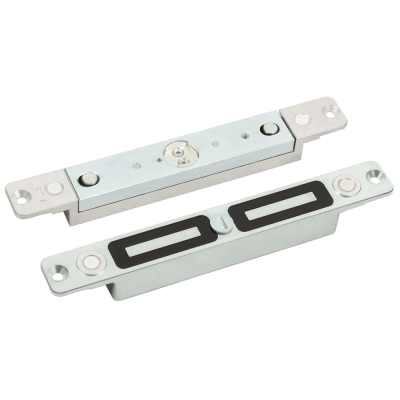

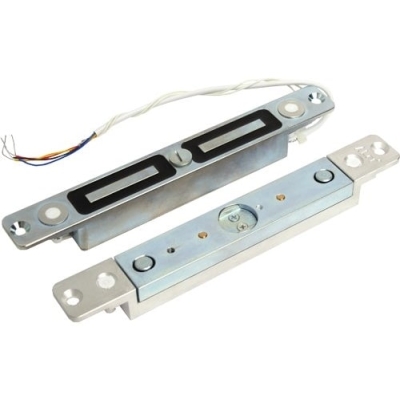

Сдвиговый электромагнитный замок AL-400SV-12В используется при построении систем контроля доступа различных масштабов и функционального назначения. Замок служит для блокирования распашных дверей, толщина полотна которых 35 мм и более, при этом сторона открывания не имеет значения. Конструктивно AL-400SV-12В состоит из двух частей – корпусной и якорной.

  • замок устанавливается строго в вертикальном положении врезным способом, обеспечивающим скрытность установки: корпус монтируется в дверную коробку, а якорь – в торец дверного полотна; при этом важным условием для обеспечения максимального удерживающего усилия на сдвиг и длительного срока службы без проведения техобслуживания является обязательное соблюдение эксплуатационного зазора между рабочими поверхностями обеих частей в пределах 1,8-4,5 мм и взаимного расположения друг относительно друга в продольном направлении ±2 мм;
  • для изменения зазора на корпусной части имеется удерживающий выступ, при повороте которого на 90° изменяется его значение на 1 мм;
  • накладной монтаж обеспечивается при использовании дополнительного монтажного комплекта МК AL-400S, а для стеклянных дверей - MK AL-400S-Glass;
  • данная модель гарантирует удерживающее усилие на сдвиг более 400 кг в соответствии с классом устойчивости U3 по ГОСТ Р 52582-2006;
  • устройство питается от источника 12 В DC и функционирует в нормально-открытом режиме, обеспечивающем разблокированное состояние и, соответственно, открытое положение двери при отсутствии питающего напряжения;
  • для осуществления контроля и сигнализации положения двери и блокировки замка, а также для управления другими исполнительными устройствами в корпус замка встроены датчик Холла и магнитоконтактный извещатель, а в якорь – два магнита; при закрывании двери и блокировке электромагнитного замка контакты реле датчиков замыкаются; кроме того, встроенный датчик Холла участвует в механизме активации блокировки замка, который разделен на два режима с целью экономии потребления энергии: в режиме «ПОДБРОС» якорь притягивается в момент закрытия при включении обмоток замка большим током намагничивания по сигналу датчика; по истечении 4-6 с замок переходит в режим «УДЕРЖАНИЕ» с пониженным током потребления;
  • AL-400SV-12В предназначен для эксплуатации только внутри помещений.

Подробное описание

Схема подключения AL-400SV ЭКСКОН

Схема подключения AL-400SH

<< свернуть

Характеристики

Электромагнитный замок сдвиговый AL-400SV-12В
Способ монтажаврезной; накладной при использовании дополнительных кронштейнов
Монтажное положениевертикальное
Тип дверисредняя внутренняя деревянная, металлическая, стеклянная; распашная и маятниковая
Сторона открытия дверилюбая
Толщина дверине менее 35 мм
Допустимый эксплуатационный зазор между рабочими поверхностями обеих частей1,8-4,5 мм
Усилие удержания400 кг
Класс устойчивостиU3 по ГОСТ Р 52582-2006
Режимнормально-открытый (NO)
Контроль положения двери и блокировки замкаесть; датчик Холла и магнитоконтактный извещатель
Длина кабеля0,3 м
Напряжение питания12 B DC
Максимальный потребляемый ток:
- в режиме "ПОДБРОС"0,9 А
- в режиме "УДЕРЖАНИЕ"0,25 А
Время работы режима "ПОДБРОС"4-6 с
Параметры реле датчика блокировки замка:
- максимальный коммутируемый ток0,4 А
- максимальное коммутируемое напряжение60 В
Параметры реле датчика положения двери:
- коммутируемый ток геркона1 мА...0,3 А
- коммутируемое напряжение геркона20 мВ...72 В
Рабочая температура-10 °С...+35 °С
Степень защитыIP20

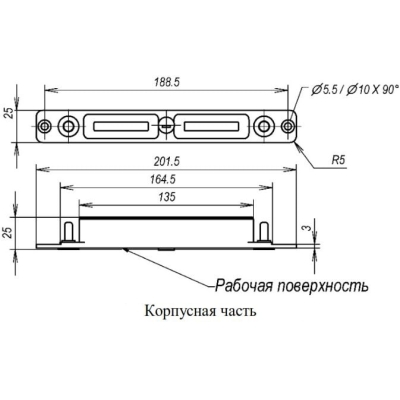

Габариты корпусной части201,5х25х25 мм

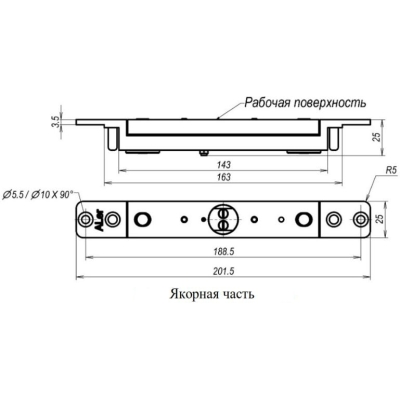

Габариты якорной части201,5х25х25 мм
Масса1,15 кг
Срок службы5 лет
Распечатать информацию о товаре

Полезные файлы

Сертификат соответствия (4.17 Mb)Декларация Таможенного союза о соответствии (579 Kb)Технический паспорт AL-400S (3.3 Mb)

Дополнительно

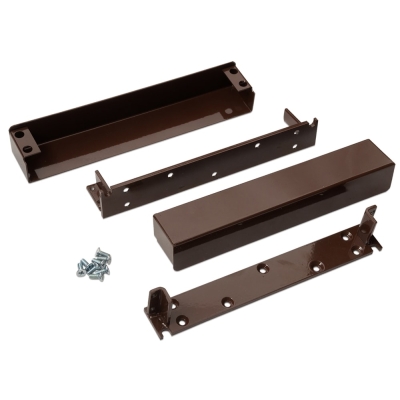

Комплект монтажа, цвет - коричневый

MK AL-400S ЭКСКОН Комплект монтажа, цвет - коричневый

Монтажный комплект для установки сдвиговых замков AL-400SH, AL-400SV накладным способом, декоративный кожух, габариты - 206,5х31х31 мм, цвет - коричневый.

Розница:2 991 руб.
Опт:2 991 руб.
Для дилеров:Звоните!

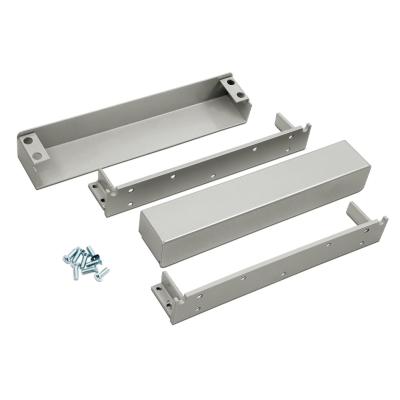

Комплект монтажа, цвет - серый

MK AL-400S ЭКСКОН Комплект монтажа, цвет - серый

Монтажный комплект для установки сдвиговых замков AL-400SH, AL-400SV накладным способом, декоративный кожух, габариты - 206,5х31х31 мм, цвет - серый.

Розница:2 991 руб.
Опт:2 991 руб.
Для дилеров:Звоните!

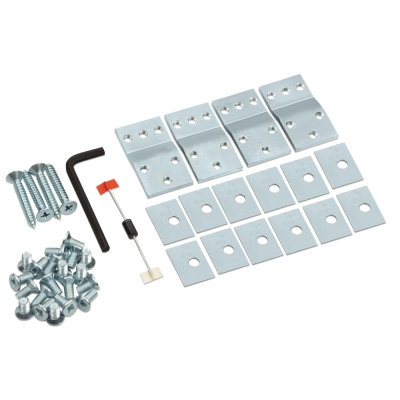

Комплект пластин

AL-400P/700Р ЭКСКОН Комплект пластин

Комплект переходных пластин для электромагнитных замков серий AL-700S, а также AL-400S/500S для установки на металлическую дверь, комплект - переходные пластины (4 шт.), винты (20 шт.), габариты - 45х25х3 мм. Отдельно не поставляется, только в базовой комплектации со сдвиговым замком серии AL-700S.

Розница:333 руб.
Опт:333 руб.
Для дилеров:Звоните!
Комплект монтажа

MK AL-400S-Glass ЭКСКОН Комплект монтажа

Монтажный комплект для установки сдвигового электромагнитного замка AL-400SH на стеклянные двери, тип двери - односторонняя/двухсторонняя, толщина двери - 8...12 мм, цвет - полированная нержавеющая сталь, габариты - 209,5x49x31,5 мм.

Розница:2 525 руб.
Опт:2 525 руб.
Для дилеров:Звоните!

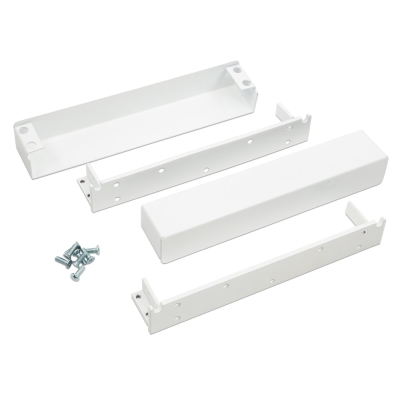

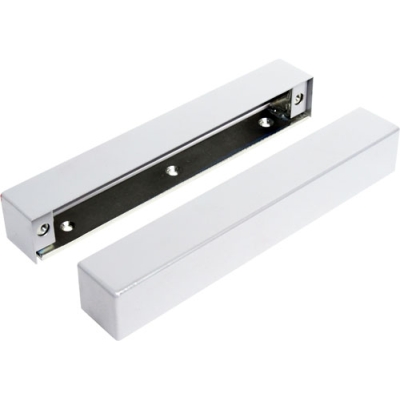

Комплект монтажа, цвет - белый

MK AL-400S ЭКСКОН Комплект монтажа, цвет - белый

Монтажный комплект для установки сдвиговых замков AL-400SH, AL-400SV накладным способом, декоративный кожух, габариты - 206,5х31х31 мм, цвет - белый.

Розница:3 000 руб.
Опт:3 000 руб.
Для дилеров:Звоните!
