ТРОМБОН: Трансляция и оповещение

Блок резервного питания на 24 В / 21 А*ч для оборудования СОУЭ и управления приводами замков эвакуационных выходов, световыми/светозвуковыми табло, звуковыми оповещателями и т.д.; 6 АКБ по 12 В 7 А*ч; тип АКБ - AGM; 1 некоммутируемый выход 24-28 В, 2 A; 1 некоммутируемый выход 12,2-12,6 В, 2 A; 1 коммутируемый выход 24-28 В, 7 А; 1 коммутируемый выход 220 В, 10 А; Выходы Пуск и Авария 30 В, 1 А; защита от перегрузки по выходам и входу питания; питание АС 220 В, 50 Гц, потребляемый ток 1.5 А; 438х132х433 мм (3U); 24 кг.

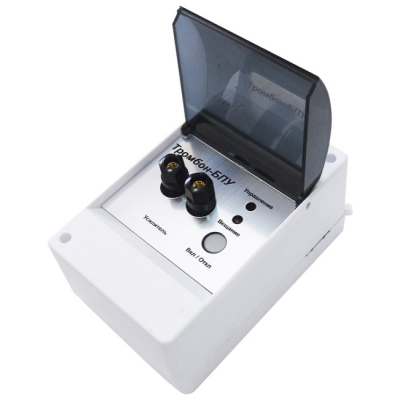

Блок для подключения дополнительного местного усилителя к системе СОУЭ; используется совместно с коммутаторами Тромбон -КЛ-Н или Тромбон - КЛ-Р; входное звуковое напряжение / мощность - 30-120 В / до 500 Вт; управляющее напряжение / ток - 24-30 В / 0,1 А; 90х140х80 мм; 0.5 кг.

Селектор обратной связи на 16 зон; до 2 вызывных панелей на 1 линии; длина линии связи при 1 и 2-х панелях на линии - 400 и 300 м соответственно; тип линии связи - 4-х жильная; основное питание - AC 220 В, 50 Гц; резервное питание - встроенный РИП 12-14 В, 2,3 А*ч; 438х287х44 мм (1U); 4.3 кг.

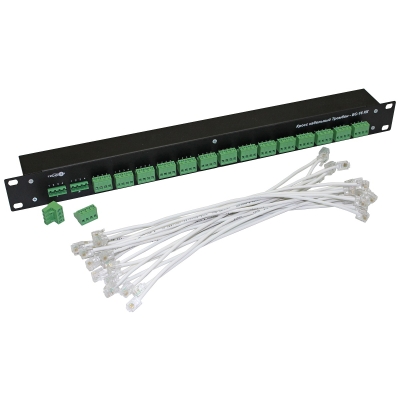

Кросс кабельный для подключения 16 линий вызывных панелей Тромбон – ВП к селектору обратной связи Тромбон - БС-16; тип линии связи - 4-х жильная; максимум 2 вызывных панели в линии; 483х42х44 мм (1U); 1.3 кг.

Блок светового оповещения Тромбон - БСО для управления световыми оповещателями с контролем целостности линий; подключение до 5 линий ОС с питанием DC 12-28 В; коммутируемый ток - от 20 мА до 3 А; до 5 кнопок удаленного управления; питание - DC 10.5 В - 29 В от Тромбон-БП; 438х325х44 мм (1U); 2 кг.

Сетевой блок управления для интеграции локальных СОУЭ Тромбон в систему централизованного оповещения Тромбон - ЧС; связь с Тромбон - ЦСО по выделенной линии или IP сетям; 2 порта Ethernet; RS-485 для связи с ППКП; HDMI и VGA порт для монитора; порты для мыши и клавиатуры; аудиовыход Jack 3,5 мм; питание АС 220 В, 50 Гц; 485х285х89 мм (2U); 7 кг.

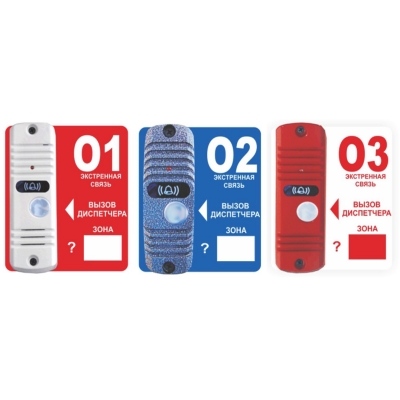

Вызывная панель для системы обратной связи зон оповещения с пожарным постом; работает с селектором Тромбон - БС-16; до 2 вызывных панелей на 1 линии; длина линии связи при 1 и 2-х панелях на линии - 400 и 300 м соответственно; тип линии связи - 4-х жильная; питание от Тромбон - БС-16; антивандальный корпус; 122х42х24 мм; 0.3 кг, красный.

Вызывная панель для системы обратной связи зон оповещения с пожарным постом; работает с селектором Тромбон - БС-16; до 2 вызывных панелей на 1 линии; длина линии связи при 1 и 2-х панелях на линии - 400 и 300 м соответственно; тип линии связи - 4-х жильная; питание от Тромбон - БС-16; антивандальный корпус; 122х42х24 мм; 0.3 кг, цвет по заказу.

Информационная приставка для трансляции радио FM-AM диапазона, воспроизведения музыки с CD, SD и USB носителей и трансляции сигналов внешних источников; встроенный усилитель 30 Вт; 3 линейных и 2 микрофонных входа с регуляторами уровня сигнала; вход МИК1 приоритетный с настраиваемым уровнем приглушения (0-30 дБ) остальных сигналов; настройка тембра (НЧ/ВЧ); ИК пульт управления в комплекте; питание AC 220 В, 50 Гц; 483х370х89 мм (2U); 10 кг.

Конвертер интерфейсов RS 485 / USB с гальванической развязкой; поддержка USB 1.1, USB 2.0, длина линии до 5 м при скорости обмена 115200 бит/с; длина линии RS-485 до 305 при скорости обмена 460800 бит/с; до 1200 м RS-485 без повторителя; питание 4,7…5,3 В от USB; монтаж на 35 мм DIN-рейку: 116,5х57,5х18,1 мм; 38 г; IP 30.

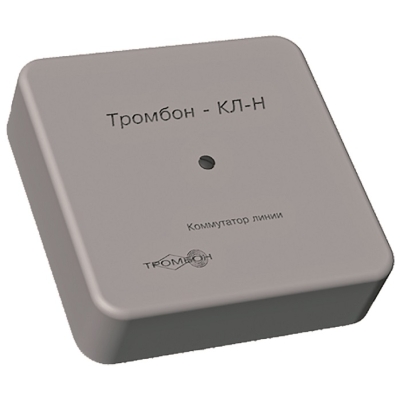

Нерегулируемый коммутатор для переключения линии громкоговорителей между усилителем системы СОУЭ и местным усилителем; работает с Тромбон - БПУ; макс. нагрузка в линиях 30/70/100/120 В - 150/350/500/500 Вт; управляющие напряжение / ток - 24-30 В / 0,1 А; 104х104х29 мм; 0.5 кг.

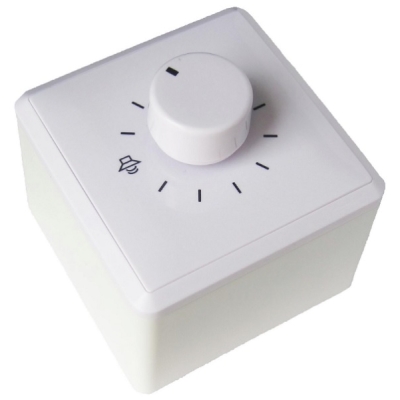

Регулируемый коммутатор для переключения линии громкоговорителей между усилителем системы СОУЭ и местным усилителем; работает с Тромбон - БПУ; входное напряжение - ~120 В;; управляющие напряжение - 24 В; регулятор мощности; 80х80х67 мм; 1.5 кг.

Комплект из приемника и передатчика для обмена данными между Тромбон – ЦСО и Тромбон - БЧС по оптоволокну длиной до 20 км; 140х95x60 мм; 0.35 кг.

Ручной микрофон для систем озвучивания и СОУЭ; кардиоидная направленность; чувствительность - 40 дБ; частотный диапазон - 100-18000 Гц; выходное сопротивление - 600 Ом; 45х90х133 мм.

Одноканальная микрофонная консоль с FM тюнером и МР3 проигрывателем с SD/USB носителей; FM тюнер 87,5–108 мГц с памятью на 38 станций; частотный диапазон - 80-16000Гц; 1 линейный вход, 1 линейный и 1 балансный выход; встроенный громкоговоритель; питание DC 24 В через комплектный адаптер; потребляемая мощность 10 Вт; индикация; металлический корпус; 280х145х85 мм; 3 кг.

Четырехканальная микрофонная консоль с FM тюнером и МР3 проигрывателем с SD/USB носителей; 4 FM тюнера 87,5–108 мГц с памятью на 38 станций; по 4 слота SD/USB; частотный диапазон - 80-16000Гц; 4 линейных входа, 4 линейных и 4 балансных выхода; микрофон, 4 регулятора выходного уровня, 4 переключателя для выбора источников звука; встроенный громкоговоритель; питание DC 24 В через комплектный адаптер; потребляемая мощность 17 Вт; индикация; металлический корпус; 520х145х85 мм; 3 кг.

Панель согласования симметричных линейных выходов Тромбон - ПЗВ-1/ПЗВ-4 с несимметричными линейными входами оборудования; частотный диапазон - 80-18000Гц; балансные входы: 4хXLR; небалансные выходы: 4хRCA, 4хJack 6,3 мм; входное / выходное сопротивление - 600 Ом; 480х89х100 мм (2U); 3 кг.

Прибор управления оповещением и эвакуацией - СОУЭ 1-3 типов; ручной и автоматический пуск; 1 линия речевого оповещения до 40 Вт; по 1 линии световых и звуковых оповещателей до 1 А; память на 1 речевое сообщение до 60 сек.; порт RS485; встроенный микрофон; питание АС 220 В, 50 Гц или от РИП 12В/7А*ч (опционально); 250х233х83 мм; 4 кг.

Прибор управления оповещением и эвакуацией - СОУЭ 3 и 4 типов; 5 зон речевого оповещения; по 5 линий световых и звуковых оповещателей до 5 А; 1 линейный и 1 микрофонный вход; 4 входа сигналов от ППКП пож. сигнализации + 1 МЧС; 2 порта RS485; память на 2 речевых сообщения до 60 сек.; управление питанием усилителей; гибкая настройка алгоритмов работы; подключение до 8 удаленных консолей; возможность интеграции с системами Интеллект + и GOAL; питание АС 220 В, 50 Гц, резервное от встроенной АКБ 12В/7А*ч; 438х321х132 мм (3U); 8 кг.

Прибор управления оповещением и эвакуацией - СОУЭ 3 и 4 типов; 8 зон речевого оповещения; по 8 линий световых и звуковых оповещателей до 5 А; 1 линейный и 1 микрофонный вход; 8 входов сигналов от ППКП пож. сигнализации + 1 МЧС; 2 порта RS485; память на 2 речевых сообщения до 60 сек.; управление питанием усилителей; гибкая настройка алгоритмов работы; подключение до 8 удаленных консолей; возможность интеграции с системами Орион, Интеллект+ и GOAL; питание АС 220 В, 50 Гц, резервное от встроенной АКБ 12В/7А*ч; 438х321х132 мм (3U); 8 кг.

Программное обеспечение для прибора управления оповещением Тромбон - ПУ-8. В комплекте поставки диск с ПО, преобразователь интерфейсов USB/RS485 (Овен АС4) с драйвером, соединительные кабели USB и RS485.

Прибор управления оповещением и эвакуацией - СОУЭ 3-5 типов; 16 зон речевого оповещения; по 16 линий световых и звуковых оповещателей до 5 А; 1 линейный и 1 микрофонный вход; 16 входов сигналов от ППКП пож. сигнализации + 1 МЧС; 2 порта RS485; память на 8 речевых сообщений по 15 сек.; управление питанием усилителей; гибкое программирование сценариев эвакуации; подключение до 8 удаленных консолей; возможность интеграции с системами Орион, Интеллект+ и GOAL; питание АС 220 В, 50 Гц, резервное от 2-х встроенных АКБ 12-14В/7А*ч; 438х384х176 мм (4U); 14 кг.

Прибор управления оповещением и эвакуацией - СОУЭ 3-5 типов; 24 зоны речевого оповещения; по 24 линии световых и звуковых оповещателей до 5 А; 1 линейный и 1 микрофонный вход; 24 входа сигналов от ППКП пож. сигнализации + 1 МЧС; 2 порта RS485; память на 8 речевых сообщений по 15 сек.; управление питанием усилителей; гибкое программирование сценариев эвакуации; подключение до 8 удаленных консолей; возможность интеграции с системами Орион, Интеллект+ и GOAL; питание АС 220 В, 50 Гц, резервное от 2-х встроенных АКБ 12-14В/7А*ч; 438х384х176 мм (4U); 14 кг.

Прибор управления оповещением и эвакуацией - СОУЭ 3-5 типов; 32 зоны речевого оповещения; по 32 линии световых и звуковых оповещателей до 5 А; 1 линейный и 1 микрофонный вход; 32 входа сигналов от ППКП пож. сигнализации + 1 МЧС; 2 порта RS485; память на 8 речевых сообщений по 15 сек.; управление питанием усилителей; гибкое программирование сценариев эвакуации; подключение до 8 удаленных консолей; возможность интеграции с системами Орион, Интеллект+ и GOAL; питание АС 220 В, 50 Гц, резервное от 2-х встроенных АКБ 12-14В/7А*ч; 438х384х176 мм (4U); 14 кг.

Прибор управления оповещением и эвакуацией - СОУЭ 3-5 типов; 8 зон речевого оповещения; по 8 линий световых и звуковых оповещателей до 5 А; 1 линейный и 1 микрофонный вход; 8 входов сигналов от ППКП пож. сигнализации + 1 МЧС; 2 порта RS485; память на 8 речевых сообщений по 15 сек.; управление питанием усилителей; гибкое программирование сценариев эвакуации; подключение до 8 удаленных консолей; возможность интеграции с системами Орион, Интеллект+ и GOAL; питание АС 220 В, 50 Гц, резервное от 2-х встроенных АКБ 12-14В/7А*ч; 438х384х176 мм (4U); 14 кг.

Программное обеспечение для приборов управления оповещением Тромбон - ПУ-4/ПУ-М-8/ПУ-М-16/ПУ-М-24/ПУ-М-32. В комплекте поставки диск с ПО, преобразователь интерфейсов USB/RS485 (Овен АС4) с драйвером, соединительные кабели USB и RS485.

Программное обеспечение для приборов управления оповещением Тромбон - ПУ-4/ПУ-М-8/ПУ-М-16/ПУ-М-24/ПУ-М-32. Поставляется на переносном носителе или на электронную почту.

Радиомикрофонная система для озвучивания и СОУЭ; 1 базовый блок и 2 динамических радиомикрофона; кардиоидная направленность; несущая частота - 750-850 МГц; чувствительность - 40 дБ; частотный диапазон - 100-18000 Гц; дальность действия - 10 м или до 80 м в условиях прямой видимости; питание микрофонов от 2-х батарей АА, базового блока - DC 12В/AC 220В.

Удаленная микрофонная консоль с селектором на 32 зоны; до 8 консолей в линии; по 1 порту RS-485 для связи с ПУ «Тромбон – ПУ-ХХ» и для выдачи сигнала на следующую консоль; питание DC 12 В от ПУ; потребляемая мощность до 3 Вт; индикация; металлический корпус IP-54; 200х145х45 мм; 0.9 кг.

Трансляционный усилитель класса D для систем озвучивания и оповещения; мощность - 120 Вт; частотный диапазон - 100-20000 Гц (100-12500 Гц для входа оповещения); 2 линейных и 1 микрофонный вход; 1 вход и 1 выход оповещения; выходы 30В, 70В, 100В, 120В; питание АС 220 В, 50 Гц или от РИП 24 В 6 А; 480х285х88 мм (2U); 7.5 кг.
