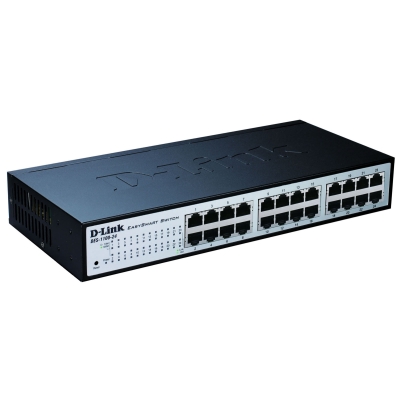

D-Link DES-1100-24 - настраиваемый (Smart) сетевой коммутатор.
Предназначен для создания сетей на уровне агрегации (ядра сети) из оборудования, которое не нуждается в питании по стандарту PoE. Имеет 24 порта RJ-45 (10/100 Base-TX). Имеет гибкую систему управления через WEB-интерфейс или отдельное ПО SmartConsole. Благодаря такому функционалу, модели серии EasySmart позволяют очень быстро создать и настроить сеть любых размеров с возможностью полного контроля и управления. Подробный список настраиваемых опций приведен в разделе Технические характеристики.
Удобство эксплуатации:
- Простая настройка с помощью WEB-интерфейса или отдельного ПО;
- Поддержка QoS;
- 16 отдельных портов RJ-45 - до 100 Мб;
- MDI/MDIX – авто определение полярности;
- Автосогласование - авто определение скорости сети подключения к интернету;
- Автоматическое отключение не активных портов;
- Функции уровня 2 для трафика - Port Mirroring, Statistic и IGMP Snooping;
- Индикаторы диагностики – статус / активность / питание;
- Возможность подключения офисной техники (принтеры, сканеры и т.д).
Подробное описание
Схема подключения D-Link DES-1100-24

| Тип: |
настраиваемый сетевой коммутатор (Smart) |
| Назначение: |
- |
| Порты: |
|
| - колличество |
24 |
| - тип |
RJ-45 (10/100Base-TX) |
| Релейный выход: |
нет |
| Поддержка PoE: |
нет |
| Поддержка QoS: |
2 очереди на порт |
| Индикаторы: |
соединение/активность/скорость (на порт); электропитание (общий) |
| Поддерживаемые стандарты: |
IEEE 802.3; IEEE 802.3u |
| - автосогласование |
+ |
| - управление потоком |
IEEE 802.3x |
| Интерфейсы среды передачи: |
автоматическое определение MDI/MDIX на всех медных портах |
| Передача данных: |
|
| Макс. скорость перенаправления 64-байтных пакетов: |
3,57 Mpps |
| Коммутационная матрица: |
4,8 Гбит/с |
| Таблица MAC-адресов: |
8K |
| Flash-память: |
1 МБ |
| Буфер пакетов: |
1,75 Мбит/с |
| Корпус: |
|
| - материал |
металл |
| MTBF: |
562,066 ч |
| Относительная влажность: |
5-95% без конденсата |
| Диапазон рабочих температур: |
0°...+40°C |
| Система охлаждения: |
пассивная |

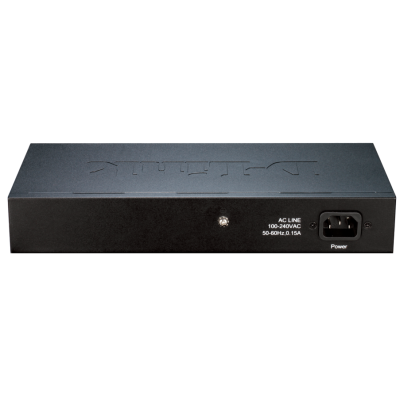

| Питание: |
100-240 В переменного тока, 50-60 Гц |
| - макс потребление |
7,68 Вт |
| Тепловыделение: |
26,20 БТЕ/час |
| Размеры: |
280х125х44 мм |
| Способы установки: |
на стол или рэковые стойки |
| Вес: |
1 кг |
| Сертификаты: |
FCC Class A, CE Class A, VCCI Class A, CCC, IC, C-Tick |
| Безопасность: |
UL/cUL, LVD |
| ФУНКЦИИ УРОВНЯ 2 |
|
| • Таблица MAC-адресов: |
8K |
| • IGMP Snooping: |
+ |
| • Статическое агрегирование |
макс. 2 группы на устройство и 2-4 порта на группу |
| • Управление потоком: |
+ |
| • Функция Loopback Detection: |
+ |
| • Зеркалирование портов: |
One-to-One или Many-to-One; Tx, Rx и оба |
| • Статистика: |
до 4 групп |
| - отправленные пакеты и коллизии |
+ |
| - полученные и отправленные пакеты |
+ |
| - полученные и отброшенные пакеты |
+ |
| - полученные пакеты и ошибки CRC |
+ |
| VLAN |
|
| • 802.1Q: |
tagged VLAN |
| • Группы VLAN: |
поддержка 32 статических VLAN-групп |
| - VID 1-4094 |
+ |
| - VLAN на основе порта |
+ |
| - management VLAN |
+ |
| КАЧЕСТВО ОБСЛУЖИВАНИЯ (QoS) |
|
| • Управление полосой пропускания: |
|
| • Очередь на порт |
2 |
| - на основе порта |
входящее/исходящее |
| - с предварительно определенным шагом |
512 кбит/с/1024 кбит/с /2048 кбит/с /4096 кбит/с /8192 кбит/с/16384 кбит/с/32768 кбит/с/65536 кбит/с |
| • 802.1p |
+ |
| • Управление очередями: |
|
| - Strict Priority |
+ |
| - Weighted Round Robin (WRR) |
+ |
| БЕЗОПАСНОСТЬ |
|
| • Статический MAC |
макс. кол-во статических записей MAC-адресов:128 |
| • Контроль широковещательных/ многоадресных/одноадресных штормов |
+ |
| УПРАВЛЕНИЕ |
|
| • Управление доступом: |
на основе Web-интерфейса (Поддержка IPv4) |
| • ПО: |
SmartConsole |
| • Управление доступом на основе пароля: |
+ |
| • Настройка портов: |
установка скорости, режима дуплекса, управления потоком |
| • Резервное копирование/Восстановление конфигурационного файла: |
через HTTP |
| Сетевой коммутатор: |
1 шт. |
| Кабель питания: |
1 шт. |
| Резиновые ножки: |
4 шт. |
| Комплект рэковых креплений: |
+ |
| Монтажные элементы: |
+ |
| Руководство пользователя: |
+ |
| Гарантийный талон: |
+ |
