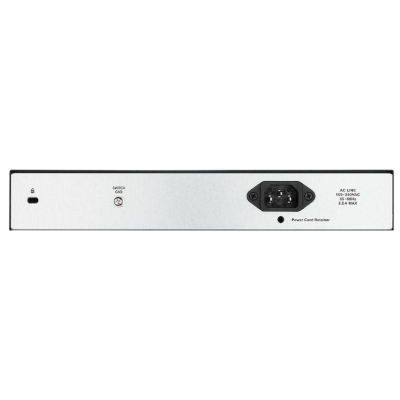

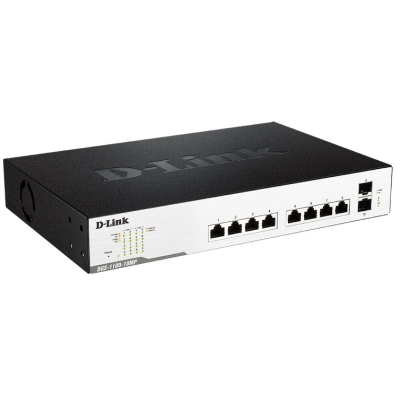

DGS-1100-10MP Настраиваемый сетевой коммутатор с PoE
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
D-Link DGS-1100-10MP - настраиваемый (Smart) сетевой коммутатор с поддержкой PoE.
Предназначен для создания сетей на уровне агрегации (ядра сети) из оборудования, которое нуждается в питании по стандарту PoE. Имеет 10 портов, из которых: 8 соответствуют 10/100/1000 Base-T (с поддержкой PoE) и 2х комбинированных 1000Base-X RJ-45/SFP. Имеет гибкую систему управления через WEB-интерфейс или отдельное ПО D-Link Network Assistant. Благодаря такому функционалу, модели серии EasySmart позволяют очень быстро создать и настроить сеть любых размеров с возможностью полного контроля и управления. Подробный список настраиваемых опций приведен в разделе Технические характеристики.
Удобство эксплуатации:
- Простая настройка с помощью WEB-интерфейса или отдельного ПО;
- PoE для портов Base-T (бюджет 130 Вт/макс нагрузка на порт 30 Вт);
- Поддержка QoS;
- 10 портов: 8х 10/100/1000 Base-T, 2х 1000 Base-X RJ-45/SFP;
- MDI/MDIX – авто определение полярности;
- Автосогласование - авто определение скорости сети подключения к интернету;
- Автоматическое отключение не активных портов;
- Функции уровня 2 для трафика - Port Mirroring, Spanning Tree, LLDP;
- Индикаторы диагностики – статус / активность / питание / PoE;
- Возможность подключения офисной техники (принтеры, сканеры и т.д).
Подробное описание
Схема подключения D-Link DGS-1100-10MP

| Тип: |
настраиваемый сетевой коммутатор (Smart) |
| Назначение: |
- |
| Порты: |
|
| - колличество |
10 |
| - RJ-45 |
8х 10/100/1000 Base-T |
| - RJ-45/SFP (Combo) |
2х 1000 Base‑X SFP |
| Релейный выход: |
нет |
| Поддержка PoE: |
для портов Base-T |
| - тип |
EEE802.3af/af |
| - бюджет |
130 Вт |
| - макс нагрузка на порт |
30 Вт |
| - защита от статического электричества |
до 6 кВ на порт |
| Поддержка QoS: |
4 очереди на порт |
| Индикаторы: |
соединение/активность/скорость (на порт); электропитание (общий); бюджет PoE |
| Поддерживаемые стандарты: |
IEEE 802.3; IEEE 802.3u; IEEE 802.3ab; IEEE 802.3af/802.3at; IEEE 802.3az |
| - автосогласование |
+ |
| - управление потоком |
IEEE 802.3x в режиме полного дуплекса |
| Интерфейсы среды передачи: |
автоматическое определение MDI/MDIX на всех медных портах |
| Передача данных: |
|
| Метод коммутации: |
Store-and-forward |
| Макс. скорость перенаправления 64-байтных пакетов: |
14,88 Mpps |
| Коммутационная матрица: |
20 Гбит/с |
| Таблица MAC-адресов: |
16K |
| Flash-память: |
16 Мб |
| Буфер пакетов: |
1,5 Мб |
| Корпус: |
|
| - материал |
металл |
| MTBF: |
291575 ч |
| Относительная влажность: |
10-90% без конденсата |
| Диапазон рабочих температур: |
-5°...+50°C |
| Система охлаждения: |
1 вентилятор |
| - шум |
45,4 dB(A) |
| Питание: |
100...240 В переменного тока |
| - макс потребление |
11,8 Вт / 141,4 Вт (PoE включено) |
| Тепловыделение: |
- |
| Размеры: |
280х180х44 мм |
| Способы установки: |
на стол или в 19" стойку |
| Вес: |
1,83 кг |
| Сертификаты: |
FCC/IC, CE, VCCI, BSMI, CCC |
| Безопасность: |
cUL, UL, LVD, CB, CCC, BSMI |
| ФУНКЦИИ УРОВНЯ 2 |
|
| • Таблица MAC-адресов: |
4K |
| • Управление потоком: |
|
| - 802.3x |
+ |
| - предотвращение блокировок HOL |
+ |
| • IGMP Snooping: |
|
| - IGMP |
v1, v2, v3 |
| - группы |
64 |
| - IGMP Snooping Querier |
+ |
| • 802.3ad Link Aggregation: |
5 групп на устройство и 8 портов на группу |
| • ERPS (Ethernet Ring Protection Switching): |
|
| - G.8032 ERPS |
+ |
| • Loopback Detection: |
+ |
| • Диагностика кабеля: |
+ |
| • LLDP: |
+ |
| • Зеркалирование портов: |
One-to-One или Many-to-One; поддержка зеркалирования для входящего/ исходящего/ трафика в обоих направлениях |
| • Spanning Tree Protocols: |
|
| - 802.1D STP 2004 edition |
+ |
| - 802.1w RSTP |
+ |
| • Статистика: |
|
| - Tx Ok/Error |
+ |
| - Rx Ok/Error |
+ |
| • Многоадресная рассылка уровня 2: |
|
| - MLD Snooping |
+ |
| VLAN |
|
| • режим VLAN: |
на основе порта или тэга |
| • 802.1Q tagged VLAN: |
|
| • Auto Surveillance VLAN: |
|
| • Voice VLAN: |
|
| • Management VLAN: |
|
| • Asymmetric VLAN: |
|
| • Группы VLAN: |
|
| - Поддержка 128 статических групп VLAN |
+ |
| - Макс. VID: 4094 |
+ |
| КАЧЕСТВО ОБСЛУЖИВАНИЯ (QoS) |
|
| • 802.1p: |
|
| • Очередь на порт: |
4 |
| • Управление полосой пропускания: |
на основе порта (ограничение скорости: in: 8 Кбит/с, out: 64 Кбит/с) |
| • Механизмы обработки очередей: |
|
| - Strict |
+ |
| - Weighted Round Robin (WRR) |
+ |
| БЕЗОПАСНОСТЬ |
|
| • D-Link Safeguard: |
+ |
| • Сегментация трафика: |
+ |
| • Защита от шторма: |
+ |
| • Предотвращение атак DoS: |
+ |
| • SSL: |
+ |
| УПРАВЛЕНИЕ |
|
| • Web-интерфейс: |
поддержка доступа IPv4/IPv6 |
| • Утилита D-Link Network Assistant: |
+ |
| ТЕХНОЛОГИЯ GREEN |
|
| • Снижение энергопотребления на основе: |
|
| - статуса соединения |
+ |
| - выключения индикаторов |
+ |
| - перехода портов в режим ожидания |
+ |
| - перехода системы в спящий режим |
+ |
| • Соответствие IEEE 802.3az Energy Efficient Ethernet |
+ |
| СТАНДАРТЫ MIB/RFC |
|
| - RFC768 UDP |
|
| - RFC791 IP |
|
| - RFC792 ICMP |
|
| - RFC793 TCP |
|
| - RFC826 ARP |
|
| - RFC1213 MIB II |
|
| - RFC1493 Bridage MIB |
|
| - RFC1907 SNMPv2 MIB |
|
| - RFC1215 MIB Traps Convention |
|
| - RFC2233 Interface Group MIB |
|
| - RF- C2665 Ether-like MIB |
|
| Сетевой коммутатор: |
1 шт. |
| Кабель питания: |
1 шт. |
| Резиновые ножки: |
4 шт. |
| Рэковые крепления: |
+ |
| Монтажные элементы: |
+ |
| Руководство пользователя: |
+ |
| Гарантийный талон: |
+ |
