DGS-1100-08PD Настраиваемый сетевой коммутатор
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

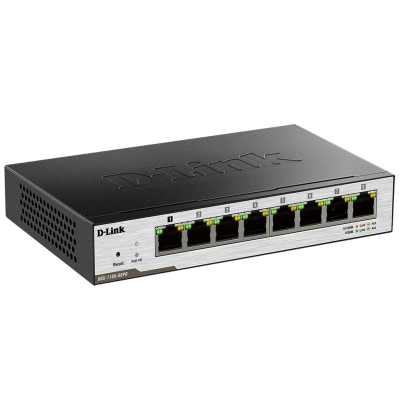

D-Link DGS-1100-08PD - настраиваемый (Smart) сетевой коммутатор.
Предназначен для создания сетей на уровне агрегации (ядра сети) из оборудования, которое не нуждается в питании по стандарту PoE. Имеет 8 портов RJ-45 (Base-T до 1000 Мб). Также, предусмотрен DP порт для электропитания коммутатора по стандарту PoE. Имеет гибкую систему управления через WEB-интерфейс или отдельное ПО D-Link Network Assistant (DNA). Благодаря такому функционалу, модели серии EasySmart позволяют очень быстро создать и настроить сеть любых размеров с возможностью полного контроля и управления.
Удобство эксплуатации:
- Простая настройка с помощью WEB-интерфейса или отдельного ПО;
- Поддержка PoE (1 DP порт только для элетропитания коммутатора);
- Электропитание от внешнего блока или PoE;
- Поддержка QoS;
- 8 отдельных портов RJ-45 - до 1000 Мб;
- MDI/MDIX – авто определение полярности;
- Автосогласование - авто определение скорости сети подключения к интернету;
- Автоматическое отключение не активных портов;
- Функции уровня 2 для трафика - Port Mirroring, Statistic и IGMP Snooping;
- Индикаторы диагностики – статус / активность / питание;
- Возможность подключения офисной техники (принтеры, сканеры и т.д).
Подробное описание
Схема подключения D-Link DGS-1100-08PD

| Тип: |
настраиваемый сетевой коммутатор (Smart) |
| Процессор: |
RTL8380M (500 МГц) |
| Оперативная память: |
128 Кб |
| Версия аппаратного обеспечения |
B1 |
| Порты: |
|
| - колличество |
8 |
| - тип |
8х RJ-45 10/100/1000Base-T |
| Релейный выход: |
нет |
| Поддержка PoE: |
1 PD-порт (только для питания устройства) |
| - стандарт |
IEEE 802.3af |
| - бюджет |
- |
| - максимальная нагрузка на порт |
- |
| Поддержка QoS: |
4 очереди на порт |
| Индикаторы: |
соединение/активность/скорость (на порт); электропитание/нагрузка PoE (общий) |
| Кнопки: |
reset и общее питание |
| Поддерживаемые стандарты: |
IEEE 802.3; IEEE 802.3u; IEEE 802.3ab; IEEE 802.3af; IEEE 802.3az |
| - автосогласование |
+ |
| - управление потоком |
IEEE 802.3x |
| Интерфейсы среды передачи: |
автоматическое определение MDI/MDIX на всех медных портах |
| Дуплексный режим: |
полу-/полный дуплекс для скорости 10/100 Мбит/с; полный дуплекс для скорости 1000 Мбит/с |
| Метод коммутации: |
Store-and-forward |
| Макс. скорость перенаправления 64-байтных пакетов: |
11,9 Mpps |
| Коммутационная матрица: |
16 Гбит/с |
| Таблица MAC-адресов: |
8K |
| Flash-память: |
32 Мб |
| Буфер пакетов: |
4,1 Мб |
| Корпус: |
|
| - материал |
металл |
| MTBF: |
648 153 ч |
| Относительная влажность: |
0-90% без конденсата |
| Диапазон рабочих температур: |
-40°...+70°C |
| Система охлаждения: |
пассивная |
| Питание: |
12В (от внешнего блока питания) / PoE |
| - макс потребление |
4,72 Вт |
| Тепловыделение: |
52 БТЕ/час |
| Размеры: |
171x98x28 мм |
| Способы установки: |
на стол или на стену |
| Вес: |
0,45 кг |
| Сертификаты: |
FCC Class B, CE Class B, VCCI Class B, BSMI, CCC |
| Безопасность: |
cUL, CE LVD, CB, BSMI, CCC |
| ФУНКЦИИ УРОВНЯ 2 |
|
| • Управление потоком |
|
| - 802.3x |
+ |
| - предотвращение блокировок HOL |
+ |
| • Jumbo-фрейм |
до 9 216 байт |
| • IGMP Snooping |
+ |
| - IGMP v1/v2 Snooping |
+ |
| - поддержка групп |
128 |
| • Статическое агрегирование |
2 группы |
| • Функция Loopback Detection: |
+ |
| • Диагностика кабеля |
+ |
| • Зеркалирование портов: |
|
| - One-to-One |
+ |
| - Many-to-One |
+ |
| • Статистика |
|
| - Tx Ok/Error |
+ |
| - Rx Ok/Error |
+ |
| VLAN |
|
| - VLAN на основе порта |
+ |
| • 802.1Q: |
+ |
| • Surveillance VLAN: |
+ |
| • Voice VLAN: |
+ |
| • Management VLAN |
+ |
| • Группы VLAN: |
поддержка 32 статических VLAN-групп |
| - VID 1-4094 |
+ |
| - Asymmetric VLAN |
+ |
| КАЧЕСТВО ОБСЛУЖИВАНИЯ (QoS) |
|
| • 802.1p |
+ |
| • Очередь на порт |
4 |
| • Управление очередями: |
|
| - Strict Priority |
+ |
| - Weighted Round Robin (WRR) |
+ |
| • Управление полосой пропускания: |
|
| - на основе порта |
dходящее/исходящее 16 Кбит/с |
| • DSCP |
+ |
| БЕЗОПАСНОСТЬ |
|
| • Статический MAC |
до 32 записей |
| • Сегментация трафика: |
+ |
| • Контроль широковещательных/ многоадресных/одноадресных штормов: |
+ |
| • Port Security: |
+ |
| УПРАВЛЕНИЕ |
|
| • Web-интерфейс: |
поддержка доступа IPv4/IPv6 |
| • Утилита D-Link Network Assistant (DNA) |
+ |
| ТЕХНОЛОГИЯ GREEN |
|
| • Соответствие RoHS 6 |
+ |
| • Соответствие IEEE 802.3az Energy Efficient Ethernet |
+ |
| СТАНДАРТЫ RFC |
|
| - RFC768 UDP |
+ |
| - RFC791 IP |
+ |
| - RFC792 ICMP |
+ |
| - RFC793 TCP |
+ |
| - RFC826 ARP |
+ |
| - IEEE 802.1p |
+ |
| - RFC2236, IGMP Snooping |
+ |
| - RFC1213 MIBII |
+ |
| - RFC1215 MIB Traps Convention |
+ |
| Сетевой коммутатор: |
1 шт. |
| Блок питания: |
1 шт. |
| Резиновые ножки: |
4 шт. |
| Комплект настенных креплений: |
+ |
| Монтажные элементы: |
+ |
| Диск с ПО: |
1 шт. |
| Руководство пользователя: |
+ |
| Гарантийный талон: |
+ |
