DGS-1100-24 Настраиваемый сетевой коммутатор
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

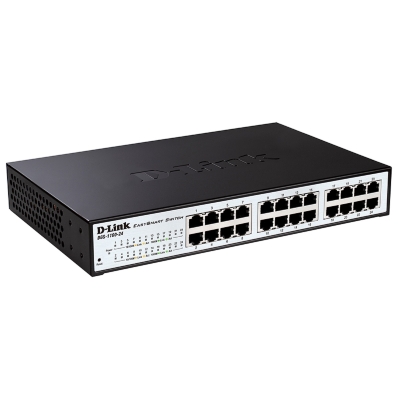

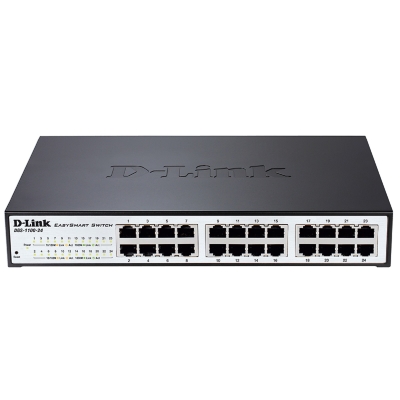

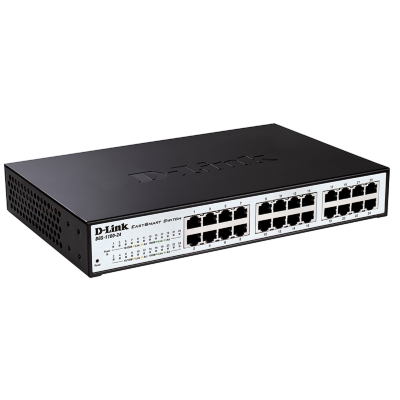

D-Link DGS-1100-24 - настраиваемый (Smart) сетевой коммутатор для установки в 19" стойку или на стол.
Предназначен для создания сетей на уровне агрегации (ядра сети) из оборудования, которое не нуждается в питании по стандарту PoE. Имеет 24 порта RJ-45 (Base-T до 1000 Мб). Имеет гибкую систему управления через WEB-интерфейс или отдельное ПО SmartConsole (для версии А) / D-Link Network Assistant (для версии B). Благодаря такому функционалу, модели серии EasySmart позволяют очень быстро создать и настроить сеть любых размеров с возможностью полного контроля и управления.
Данная модель выпускается в двух модификациях, подробнее о различиях версий сетевого коммутатора D-Link DGS-1100-24 вы можете узнать в разделе Технические характеристики или у нашего специалиста.
Удобство эксплуатации:
- Простая настройка с помощью WEB-интерфейса или отдельного ПО;
- Поддержка QoS;
- 24 отдельных порта RJ-45 - до 1000 Мб;
- MDI/MDIX – авто определение полярности;
- Автосогласование - авто определение скорости сети подключения к интернету;
- Автоматическое отключение не активных портов;
- Функции уровня 2 для трафика - Port Mirroring, Statistic и IGMP Snooping;
- Индикаторы диагностики – статус / активность / питание;
- Возможность подключения офисной техники (принтеры, сканеры и т.д).
Подробное описание
Схема подключения D-Link DGS-1100-24

| Тип: |
настраиваемый сетевой коммутатор (Smart) |
| Назначение: |
- |
| Порты: |
|
| - колличество |
24 |
| - тип |
RJ-45 (10/100/1000Base-T) |
| Релейный выход: |
нет |
| Поддержка PoE: |
нет |
| Поддержка QoS: |
4 очереди на порт |
| Индикаторы: |
соединение/активность/скорость (на порт); электропитание (общий) |
| Кнопка Reset: |
есть |
| Поддерживаемые стандарты: |
IEEE 802.3 10Base-T (медная витая пара); IEEE 802.3u 100Base-TX (медная витая пара); IEEE 802.3ab 1000Base-T (медная витая пара); IEEE 802.3az Energy Efficient Ethernet |
| - автосогласование |
+ |
| - управление потоком |
IEEE 802.3x |
| Интерфейсы среды передачи: |
автоматическое определение MDI/MDIX на всех медных портах |
| Дуплексный режим: |
полу-/полный дуплекс для скорости 10/100 Мбит/с; полный дуплекс для скорости 1000 Мбит/с |
| Метод коммутации: |
Store-and-forward |
| Макс. скорость перенаправления 64-байтных пакетов: |
35.71 Mpps |
| Коммутационная матрица: |
48 Гбит/с |
| Таблица MAC-адресов: |
8K |
| Flash-память (версия А/ версия В): |
2 МБ / 8 МБ |
| Буфер пакетов (версия А/ версия В): |
3,5 МБ / 512 КБ |
| Корпус: |
|
| - материал |
металл |
| MTBF (версия А/ версия В): |
988 205 ч / 2 406 109 ч |
| Относительная влажность: |
5-95% без конденсата |
| Диапазон рабочих температур (версия А/ версия В): |
-10°...+70°C / -40°...+70°C |
| Система охлаждения: |
пассивная |
| Питание: |
100-240 В переменного тока, 50/60 Гц |
| - макс потребление (версия А/ версия В) |
14,83 Вт / 13,94 Вт |
| Тепловыделение (версия А/ версия В): |
50,60 БТЕ/час / 47,57 БТЕ/час |
| Размеры (версия А/ версия В): |
280x180x44 мм |
| Способы установки: |
в рэк или на стол |
| Вес (версия А/ версия В): |
1,63 кг |
| Сертификаты: |
|
| - версия А |
FCC Class A, CE Class A, VCCI Class A, ICES-003, C-Tick |
| - версия В |
FCC Class A, CE Class A, VCCI Class A, C-Tick, BSMI, CCC cUL, CE LVD, CB |
| ФУНКЦИИ УРОВНЯ 2 |
|
| • Функция Loopback Detection: |
+ |
| • Spanning Tree Protocol |
|
| - 802.1D STP (версия А/ версия В) |
- / + |
| - 802.1w RSTP (версия А/ версия В) |
- / + |
| • Link Aggregation 802.3ad (версия А/ версия В): |
- / 8 групп, макс 8 портов на группу |
| • Статическое агрегирование |
8 групп,2-4 порта на группу / - |
| • Зеркалирование портов: |
|
| - One-to-One |
+ |
| - Many-to-One |
+ |
| • Диагностика кабеля |
+ |
| • LLDP (версия А/ версия В): |
- / + |
| • IGMP Snooping (версия А/ версия В): |
32 / 64 |
| - IGMP v1/v2 |
+ |
| - IGMP v3 awareness (версия А/ версия В) |
- / + |
| VLAN |
|
| • 802.1Q (версия А/ версия В): |
32 группы / 128 групп |
| • Surveillance VLAN |
+ |
| • Management VLAN |
+ |
| • Asymmetric VLAN (версия А/ версия В) |
- / + |
| • VLAN на основе порта (версия А/ версия В) |
- / + |
| • Voice VLAN (версия А/ версия В): |
+ / до 8 устройств |
| КАЧЕСТВО ОБСЛУЖИВАНИЯ (QoS) |
|
| • Управление полосой пропускания: |
входящий/ исходящий трафик |
| - на основе порта |
с шагом 64 Кбит/с / In: с шагом 8 Кбит/с; out: с шагом 64 Кбит/с |
| • Очередь на порт: |
4 |
| - Strict Priority |
+ |
| - Weighted Round Robin (WRR) |
+ |
| • CoS на основе порта коммутатора: |
+ |
| БЕЗОПАСНОСТЬ |
|
| • SSL (версия А/ версия В): |
- / + |
| • Статический MAC (версия А/ версия В): |
128 записей / 64 записи |
| • Контроль широковещательных/ многоадресных/одноадресных штормов |
+ |
| • Сегментация трафика (версия А/ версия В) |
- / + |
| • D-Link Safeguard Engine (версия А/ версия В): |
- / + |
| • Предотвращение атак DoS (версия А/ версия В): |
- / + |
| УПРАВЛЕНИЕ |
|
| • Web-интерфейс: |
+ |
| • Утилита SmartConsole: |
только для версии А |
| • D-Link Network Assistant: |
только для версии В |
| ТЕХНОЛОГИЯ GREEN |
|
| • Соответствие IEEE 802.3az Energy Efficient Ethernet |
+ |
| Сетевой коммутатор: |
1 шт. |
| Сетевой кабель: |
1 шт. |
| Резиновые ножки: |
4 шт. |
| Комплект рэковых креплений: |
+ |
| Монтажные элементы: |
+ |
| Диск с ПО: |
1 шт. |
| Руководство пользователя: |
+ |
| Гарантийный талон: |
+ |
