ИВА-6.1 Полисервис Извещатель охранный активный инфракрасный линейный

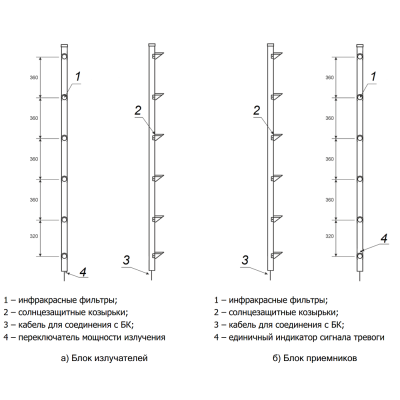

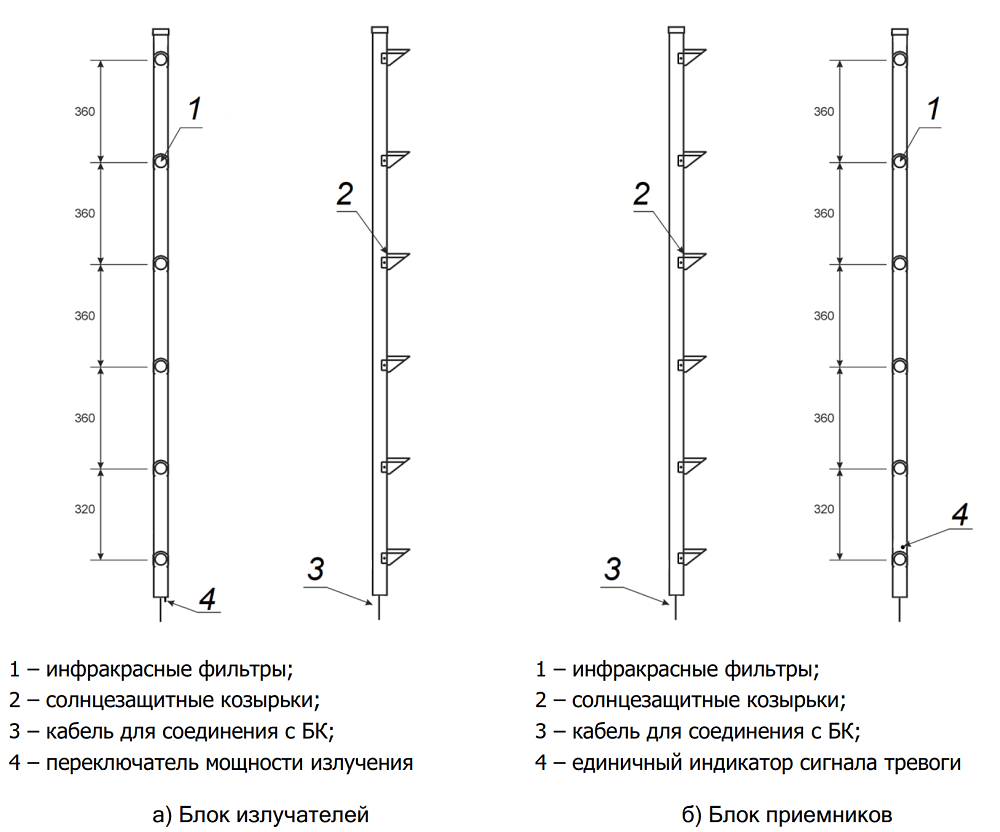

Охранный линейный оптико-электронный извещатель ИВА-6.1 состоит из трех блоков: стойка с четырьмя излучателями (БИ), стойка с четырьмя приемниками (БП) и блок коммутации (БК). Передатчики и приемники формируют между собой инфракрасный барьер протяжённостью от 2 до 50 метров. Прибор предназначен для эффективного выявления несанкционированных вторжений на различные территории, в том числе, контроль за проходами в ограждениях (ворота, калитки, въезды/выезды и т.п.), а также фиксация переброса предметов поверх ограждения. Широко применяется в современных охранных системах и системах контроля доступа.

Работа прибора основана на формировании шести параллельных световых потоков, длина волны лежит в инфракрасном диапазоне с максимумом в 940 нм. Принцип формирования сигнала тревоги: если нарушитель перекрывает любой из лучей в течение более чем 50-и мс, на контрольный блок передается тревожное извещение. Сигнал тревоги формируется в шлейфе сигнализации путём размыкания нормально-замкнутого оптоэлектронного реле (реле может быть перенастроено на нормально-открытый режим работы). Благодаря использованию встроенных ИК-фильтров влияние помех от естественного или искусственного освещения сведено к минимуму.

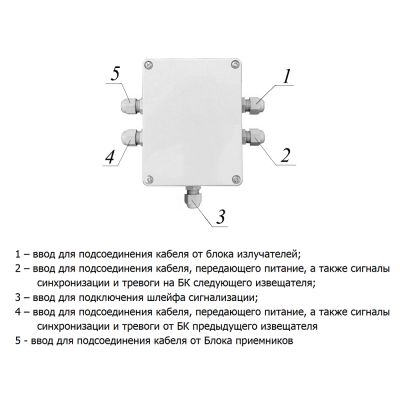

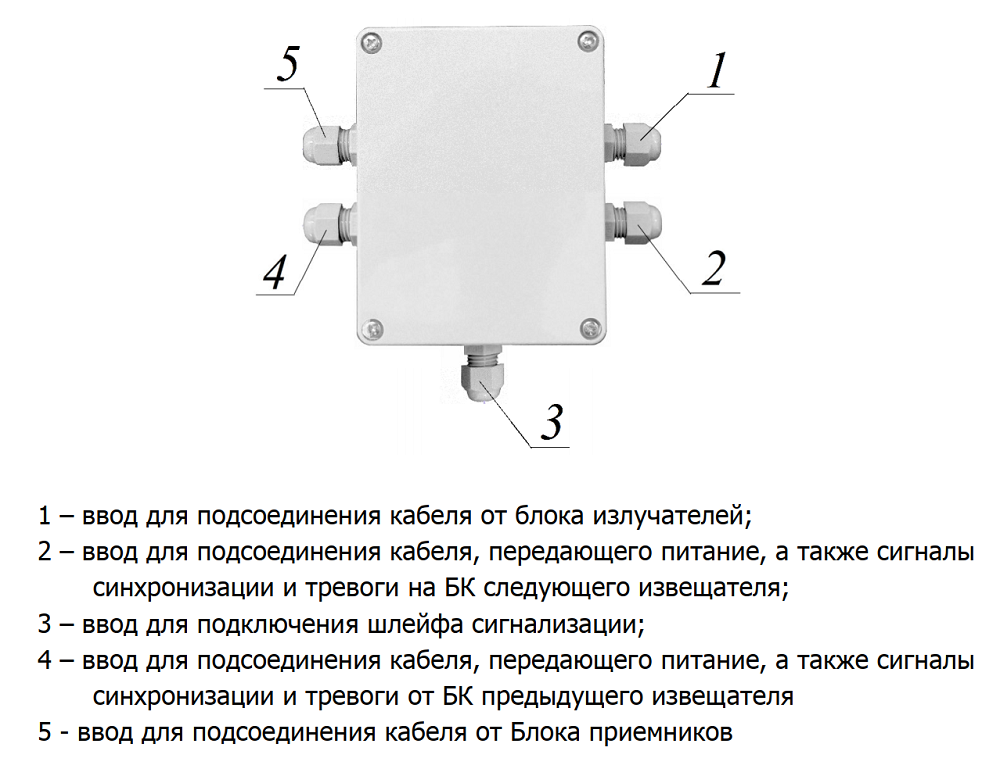

БК выполняет две функции. Отвечает за передачу сигнала синхронизации от БИ к БП, с целью получения отклика от нужного БП, что особенно актуально при работе нескольких комплектов извещателей недалеко друг от друга. Питание БИ и БП  DC 10-30В организовано через БК. Корпус блока герметичен и оснащен несколькими кабельными вводами, которые покрывают все возникающие задачи. Встроенный датчик целостности корпуса БК, формирует тревожное извещение того же типа, что и основное. Помимо отправки сигнала тревоги на контрольный блок, извещатель в каждом тревожном случае также сигнализирует на месте с помощью звукового сигнала.

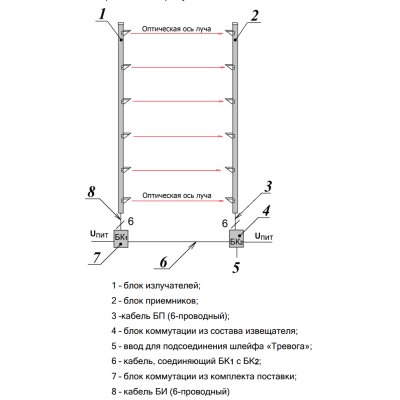

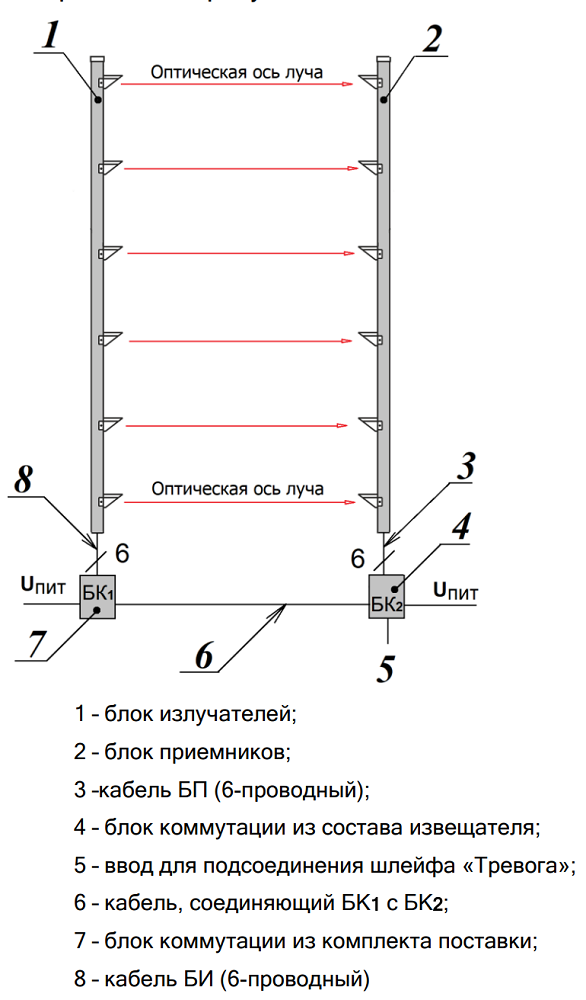

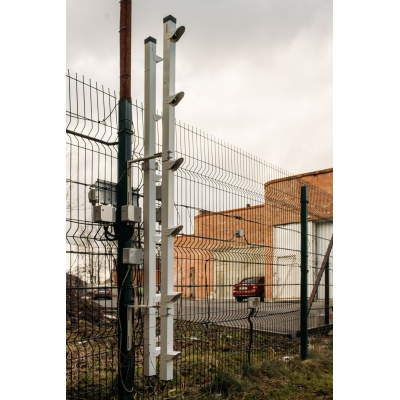

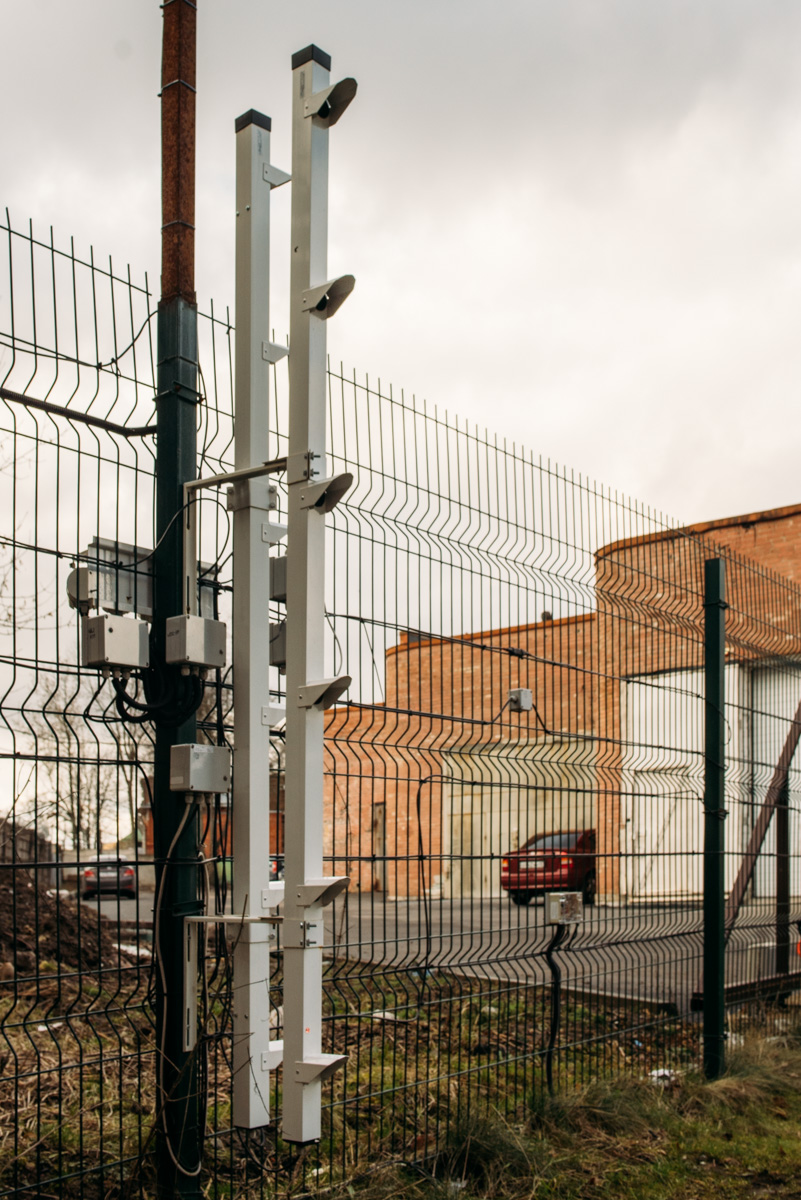

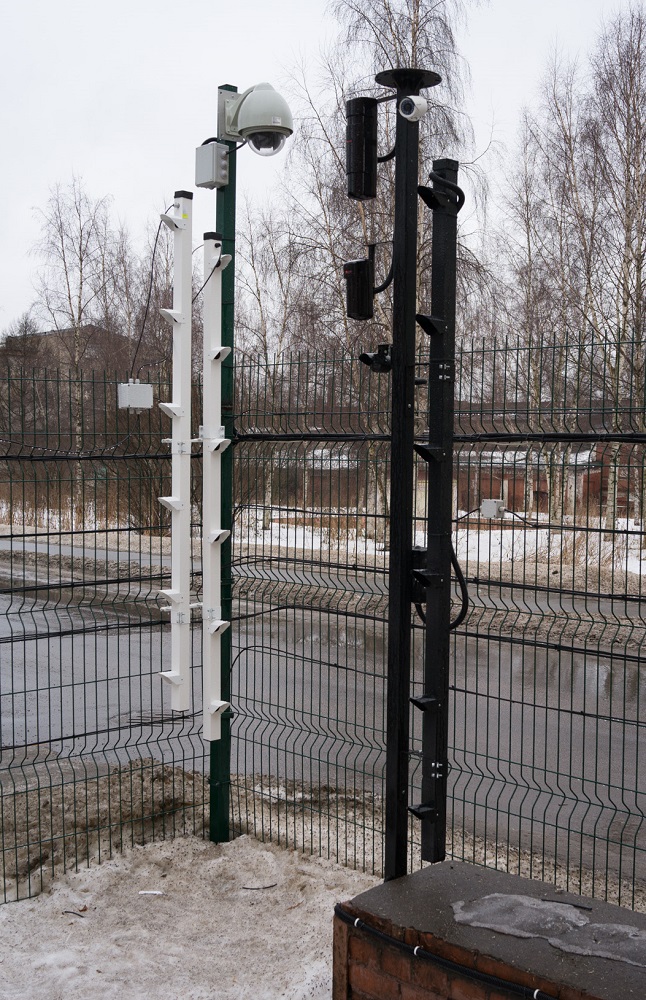

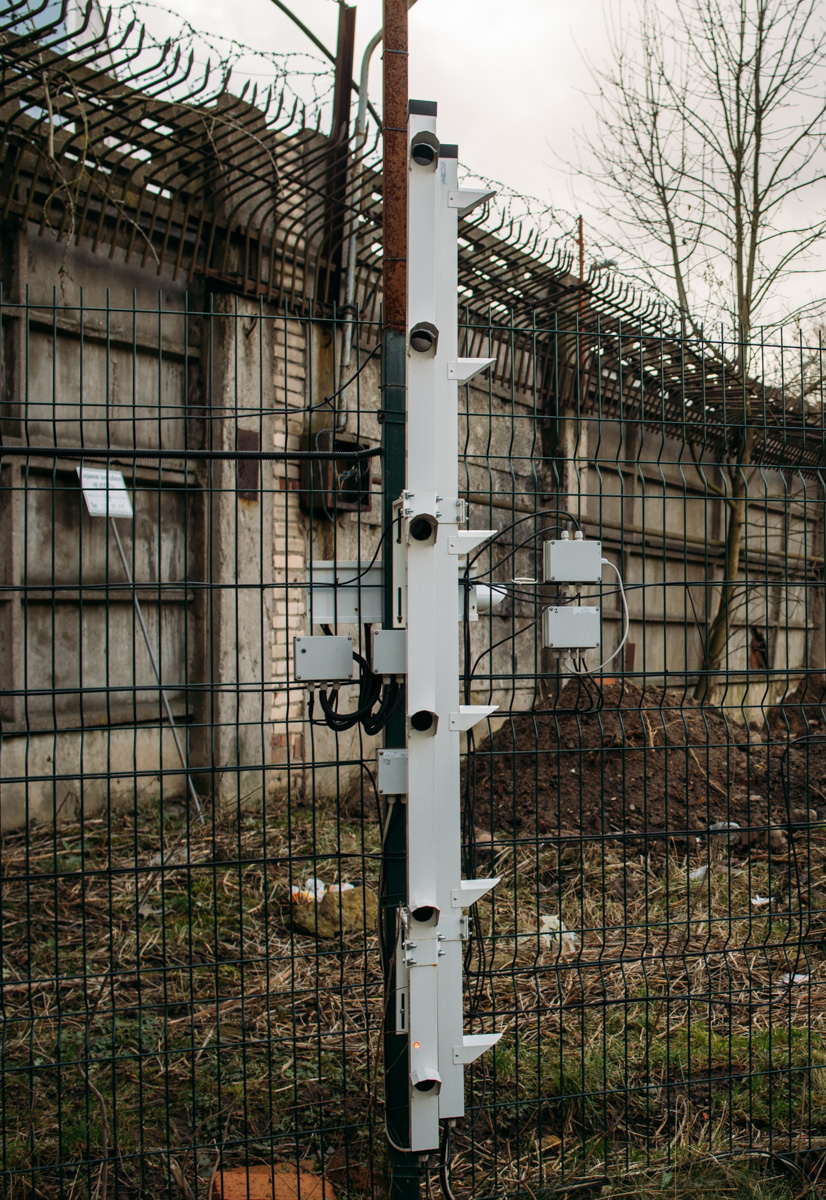

Блоки извещателя (стойки БИ и БП) должны располагаться рабочей стороной друг к другу и находиться на расстоянии от двух до пятидесяти метров. Извещатели серии ИВА позволяют создавать охранные зоны различных конфигураций, в том числе и защищать периметр на дальности больше 50 метров. Для этого необходимо использовать несколько комплектов, а также следовать правилу, что количество БК в системе должно быть равно количество извещателей + 1.

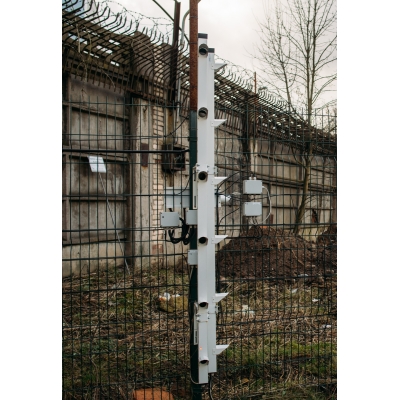

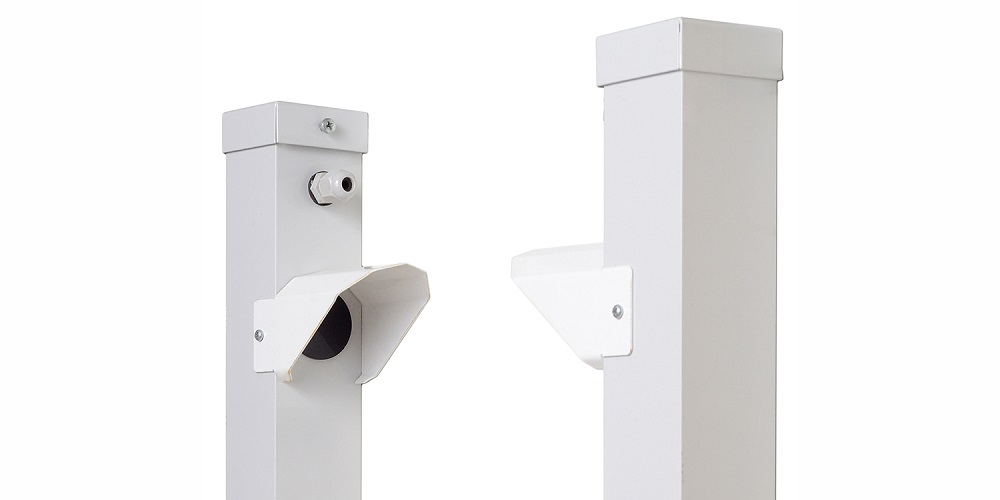

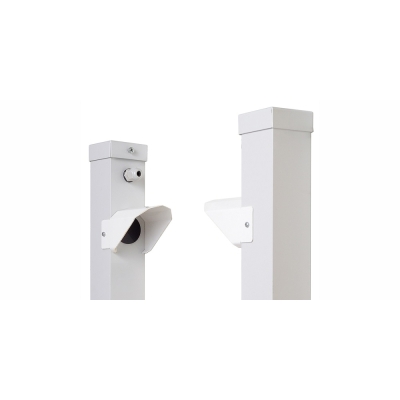

Для надёжного функционирования вне помещений стойки с излучателями и приемниками оснащены антивандальными корпусами со степенью защиты IP65, устойчивыми к осадкам и климатическим условиям окружающей среды (УХЛ1), включая широкий диапазон рабочих температур от минус 40°C до плюс 55°C. Габариты стоек 2000х130х50 мм, вес 7.5 кг. Подключение через герметичные кабельные вводы по стандартному сигнальному кабелю. Питание местным источником постоянного тока с напряжением от 10 до 30В через БК. Расчётный ресурс извещателя превышает 60 тысяч часов работы со средним оценочным сроком службы восемь лет.

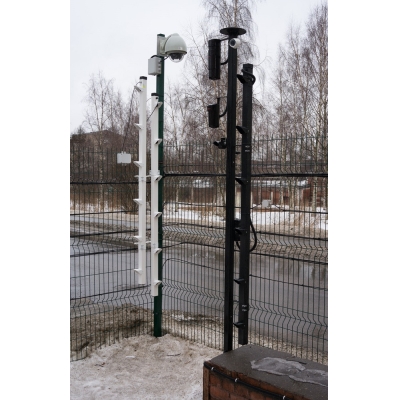

Извещатель ИВА-6.1 является эффективным решением для организации надежного контроля за периметром объекта наблюдения, проходами в ограждении и пространством над ограждением. Прекрасно подходит для стационарных систем охраны крупных открытых пространств и зданий различного назначения.
