SL-100TNR Optex Линейный оптико-электронный охранный извещатель
Розничная цена:42 150 ₽/шт.
Оптовая цена:42 150 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
SL-100TNR - представляет собой линейный оптико-электронный охранный извещатель от ведущей компании Optex. Данная модель предназначена для охраны периметра и рассчитана для наружной эксплуатации.

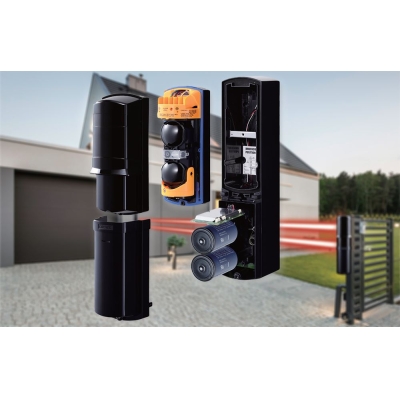

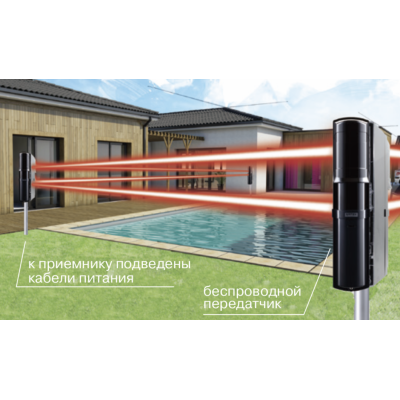

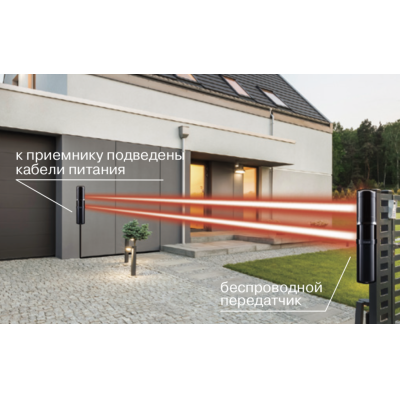

Это активный комплект 2-лучевого высокоточного оборудования, состоящий из ИК приемника и передатчика. Его дальность действия составляет 30 метров. Комплект позволяет создавать как беспроводные, так и гибридные системы. В полностью беспроводном режиме каждый блок работает от батарей, а в гибридном - приемник подключается к сети электропитания.

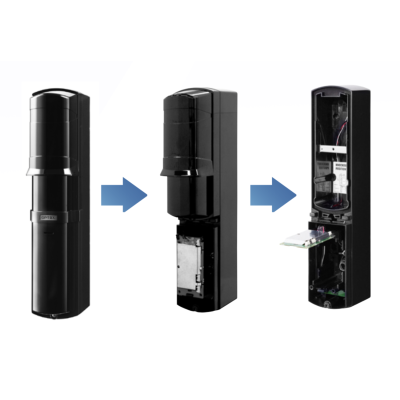

Для передачи сигнала по беспроводной связи в извещатель может быть установлен практически любой радиопередатчик, оптимизированный для выполнения данной задачи. Для этого в нем предусмотрен специальный отсек.
Плюс ко всему, как приемник, так и передатчик выполнены в прочных корпусах и обладают высоким уровнем защиты от воздействий окружающей среды класса IP65. Дополнительно блоки имеют расширенный температурный диапазон, который позволяет им работать даже при самых экстремальных условиях от -20 до +60 °C.
Краткая характеристика:
- линейный оптико-электронный охранный извещатель;
- предназначен для охраны периметра;
- состоит из ИК приемника и ИК передатчика;
- высокоточная 2-лучевая система;
- дальность действия 30 м;
- возможность создания как беспроводных, так и гибридных систем;
- в беспроводном режиме каждый блок работает от батарей;
- в гибридном - приемник подключается к сети;
- специальный отсек для установки радиопередатчика;
- закрытый корпус из термостойкого пластика;
- высокой степень защиты класса IP65;
- широкий диапазон рабочих температур.
Подробное описание
Схемы подключения OPTEX SL-100TNR

Общий вид OPTEX SL-100TNR

Габаритные размеры OPTEX SL-100TNR

| Тип изделия: |
линейный охранный извещатель |
| Назначение: |
для беспроводных или гибридных систем охраны |
| Метод детекции: |
активный ИК |
| Метод обранужения: |
пересечение двух ИК-лучей |
| Дальность действия: |
30 м |
| Максимальная дальность: |
265 м |
| Время прерывания луча: |
регулируемое 50 / 100 / 250 / 500 мс |
| Выход тревоги: |
Н. О. / Н. З. +3.9 В / 0.01 A |
| Время тревоги: |
2 с |
| Низкий заряд батарей: |
Н. З. +3.9 В / 0.01 A |
| Тампер (приемник): |
Н. З. +3.9 В / 0.01 A |
| Индикатор тревоги и уровня сигнала: |
|
| - горит: |
луч пересечен |
| - мигает: |
низкий уровень сигнала |
| - не горит: |
луч достигает приемника |
| Индикатор питания и низкого заряда батарей: |
|
| - горит: |
питание есть |
| - мигает: |
низкий заряд батарей |
| - не горит: |
питания нет |
| Угол выравнивания: |
±90° по горизонтали, ±5° по вертикали |
| Питание: |
+3.6 – +3.9 В (от батареи типа D), +3.0 В (от батареи типа CR123A) |
| Потребляемый ток: |
|
| - при использовании батареи типа D: |
500 мА (передатчик – 200 мА, приемник – 300 мА) |
| - при использовании батареи типа CR123A: |
600 мА (передатчик – 200 мА, приемник – 400 мА) |
| Срок службы батарей: |
|
| - типа D: |
6 лет (передатчик) / 5 лет (приемник) |
| - типа CR123A: |
1.5 года (передатчик) / 1 год (приемник) |
| Диапазон рабочих температур: |
от -20 до +60 °C |
| Относительная влажность: |
не выше 95% |
| Класс защиты: |
IP65 (для установки на улице) |
| Размеры: |
295 × 69 × 117 мм |
| Вес: |
1.2 кг (передатчик и приемник без доп. принадлежностей) |
| Цвет: |
черный |
| Передатчик: |
1 шт. |
| Приемник: |
1 шт. |
| Клеющая лента: |
1 шт. |
| Крепление для столба: |
2 шт. |
| U-образное крепление: |
2 шт. |
| Хомут: |
3 шт. |
| Саморезы: |
4 шт. |
| Болты: |
4 шт. |
| Руководство по эксплуатации: |
1 шт. |
