SL-650QN Optex Линейный оптико-электронный охранный извещатель
Розничная цена:71 150 ₽/шт.
Оптовая цена:71 150 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
SL-650QN - представляет собой линейный охранный извещатель серии SmartLine™ от ведущей компании Optex. Данная модель предназначена для охраны периметра и рассчитана для наружной эксплуатации средней и большой дальности.
Это активный комплект 4-лучевого высокоточного оборудования, состоящий из ИК приемника и передатчика. Его дальность действия составляет 200 метров. Особым преимуществом данной модификации являются асферические линзы и видоискатели с двухкратным увеличением. Помимо этого, устройство позволяет регулировать время прерывания лучей и обеспечивает стабильную работу системы даже при потере 99.5% энергии лучей. Плюс ко всему данная модель имеет защиту от поражения молнией до 15 кВ.
Как приемник, так и передатчик системы выполнены в прочных корпусах и обладают высоким уровнем защиты от воздействий окружающей среды класса IP65. Дополнительно блоки имеют расширенный температурный диапазон, который позволяет им работать даже при самых экстремальных условиях от -35 до +60 °C.
Краткая характеристика:
- линейный охранный извещатель;
- предназначен для охраны периметра средней и большой дальности;
- состоит из приемника и передатчика;
- высокоточная 4-лучевая система;
- дальность действия 200 м;
- видоискатели с двухкратным увеличением;
- возможность регулировки времени прерывания лучей;
- стабильная работа системы даже при потере энергии лучей 99.5%;
- закрытый корпус из термостойкого пластика;
- защита от поражения молнией до 15 кВ;
- высокой степень защиты класса IP65;
- широкий диапазон рабочих температур.
Подробное описание
Схемы подключения OPTEX SL-650QN

Расположение клемм OPTEX SL-650QN

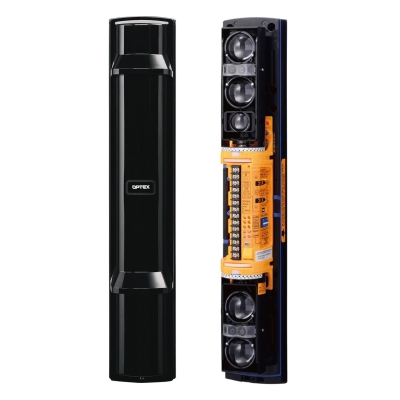

Общий вид OPTEX SL-650QN

Габаритные размеры OPTEX SL-650QN

Модельный ряд 4-лучевых линейных извещателей OPTEX

| Тип изделия: |
линейный охранный извещатель |
| Назначение: |
для охраны периметра |
| Метод детекции: |
активный ИК |
| Метод обранужения: |
пересечение 4 ИК-лучей |
| Дальность действия: |
200 м |
| Время прерывания: |
50 / 100 / 250 / 500 мс |
| Тревожный выход: |
Н. З. / Н. О., +30 В / 0.2 А (макс.) |
| Время тревоги: |
2 с |
| Выход тампера: |
Н. З. +30 В / 0.1 A (размыкается при снятии крышки) |
| Угол настройки: |
±90° по горизонтали; ±10° по вертикали |
| Питание: |
+10.5 – +30 В |
| Потребляемый ток: |
40 мА (передатчик 10 мА / приемник 30 мА) |
| Диапазон рабочих температур: |
от -35 до +60 °C |
| Относительная влажность: |
95% (макс.) |
| Класс защиты: |
IP65 (для установки на улице) |
| Размеры: |
448 x 79 x 96 мм |
| Вес: |
2.4 кг (передатчик и приемник без доп. принадлежностей) |
| Цвет: |
черный |
| Передатчик: |
1 шт. |
| Приемник: |
1 шт. |
| Монтажные пластины: |
2 шт. |
| U-образные крепления: |
4 шт. |
| Крепления для столба: |
4 шт. |
| Хомуты: |
4 шт. |
| Саморезы: |
8 шт. |
| Болты: |
8 шт. |
| Руководство по эксплуатации: |
1 шт. |
Дополнительно
Активная ИК детекция; дальность действия 60 м; максимальная дальность 530 м; время прерывания луча 50 / 100 / 250 / 500 мс (регулируемое); светодиодная индикация; угол выравнивания ±90° по горизонтали, ±5° по вертикали; питание +3.6 – +3.9 В; температурный диапазон от -20 до +60 °C; класс защиты IP65; размеры 295 × 69 × 117 мм; вес 1.2 кг.
Активная ИК детекция; дальность действия 30 м; максимальная дальность 265 м; время прерывания луча 50 / 100 / 250 / 500 мс (регулируемое); светодиодная индикация; угол выравнивания ±90° по горизонтали, ±5° по вертикали; питание +3.6 – +3.9 В; температурный диапазон от -20 до +60 °C; класс защиты IP65; размеры 295 × 69 × 117 мм; вес 1.2 кг.
Активная ИК детекция; дальность действия 60 м; 4 ИК луча; время прерывания луча 50 / 100 / 250 / 500 мс; угол выравнивания ±90° по горизонтали, ±10° по вертикали; питание +10.5 – +30 В; температурный диапазон от -35 до +60 °C; класс защиты IP65; размеры 448 x 79 x 96 мм; вес 2.4 кг.
Активная ИК детекция; дальность действия 100 м; 4 ИК луча; время прерывания луча 50 / 100 / 250 / 500 мс; угол выравнивания ±90° по горизонтали, ±10° по вертикали; питание +10.5 – +30 В; температурный диапазон от -35 до +60 °C; класс защиты IP65; размеры 448 x 79 x 96 мм; вес 2.4 кг.
Активная ИК детекция; дальность действия 100 м; 4 ИК луча; выбор частоты лучей - 4 канала; время прерывания луча 50 / 100 / 250 / 500 мс; питание +10.5 – +30 В; температурный диапазон от -35 до +60 °C; класс защиты IP65; размеры 448 x 79 x 96 мм; вес 2.4 кг.
Активная ИК детекция; дальность действия 200 м; 4 ИК луча; выбор частоты лучей - 4 канала; время прерывания луча 50 / 100 / 250 / 500 мс; питание +10.5 – +30 В; температурный диапазон от -35 до +60 °C; класс защиты IP65; размеры 448 x 79 x 96 мм; вес 2.4 кг.
Активная ИК детекция; дальность действия 100 м; 4 ИК луча; выбор частоты лучей - 4 канала; активная система обратной связи; время прерывания луча 50 / 100 / 250 / 500 мс; питание +10.5 – +30 В; температурный диапазон от -35 до +60 °C; класс защиты IP65; размеры 448 x 79 x 96 мм; вес 2.5 кг.
Активная ИК детекция; дальность действия 200 м; 4 ИК луча; выбор частоты лучей - 4 канала; активная система обратной связи; время прерывания луча 50 / 100 / 250 / 500 мс; питание +10.5 – +30 В; температурный диапазон от -35 до +60 °C; класс защиты IP65; размеры 448 x 79 x 96 мм; вес 2.5 кг.
Активная ИК детекция; дальность действия 100 м; 4 ИК луча; время прерывания луча 50 / 100 / 250 / 500 мс; угол выравнивания ±90° по горизонтали, ±10° по вертикали; питание +3.2 – +4.0 В; температурный диапазон от -35 до +60 °C; класс защиты IP65; размеры 452 x 83 x 138 мм; вес 3.3 кг.
Активная ИК детекция; дальность действия 100 м; 4 ИК луча; выбор частоты лучей - 4 канала; время прерывания луча 50 / 100 / 250 / 500 мс; угол выравнивания ±90° по горизонтали, ±10° по вертикали; питание +3.2 – +4.0 В; температурный диапазон от -35 до +60 °C; класс защиты IP65; размеры 452 x 83 x 138 мм; вес 3.3 кг.
Для использования в башнях серии PT; без передней крышки; активная ИК детекция; дальность действия 60 м; 4 ИК луча; выбор частоты лучей - 4 канала; время прерывания луча 50 / 100 / 250 / 500 мс; питание +10.5 – +30 В; температурный диапазон от -35 до +60 °C; размеры 405.1 х 56.52 х 60.15 мм; вес 800 г.
Для использования в башнях серии PT; без передней крышки; активная ИК детекция; дальность действия 100 м; 4 ИК луча; выбор частоты лучей - 4 канала; время прерывания луча 50 / 100 / 250 / 500 мс; питание +10.5 – +30 В; температурный диапазон от -35 до +60 °C; размеры 405.1 х 56.52 х 60.15 мм; вес 800 г.
Для использования в башнях серии PT; без передней крышки; активная ИК детекция; дальность действия 200 м; 4 ИК луча; выбор частоты лучей - 4 канала; время прерывания луча 50 / 100 / 250 / 500 мс; питание +10.5 – +30 В; температурный диапазон от -35 до +60 °C; размеры 405.1 х 56.52 х 60.15 мм; вес 800 г.
С защитой от птиц и мелких животных; совместимые модели извещателей: SL-200QDM / SL-200QDP / SL-100TNR / SL-200TNR / SL-200QN / SL-350QN / SL-650QN / SL-350QDP / SL-650QDP / SL-350QDM / SL-650QDM / SL-350QNR / SL-350QFR; 2 шт. в комплекте.
Используется при установке на столб; совместимые модели извещателей: SL-200QDM / SL-200QDP / SL-100TNR / SL-200TNR / SL-200QN / SL-350QN / SL-650QN / SL-350QDP / SL-650QDP / SL-350QDM / SL-650QDM / SL-350QNR / SL-350QFR; 2 шт. в комплекте.
Совместимые модели извещателей: AX-70TN / AX-130TN / AX-200TN / AX-100TF / AX-200TF / SL-200QDM / SL-350QDM / SL-650QDM / SL-200QN / SL-350QN / SL-650QN / SL-200QDP / SL-350QDP / SL-650QDP; рабочая температура до -60° С; 2 шт. в комплекте.
Используется при установке на столб; совместимые модели извещателей: SL-200QDM / SL-200QDP / SL-100TNR / SL-200TNR / SL-200QN / SL-350QN / SL-650QN / SL-350QDP / SL-650QDP / SL-350QDM / SL-650QDM / SL-350QNR / SL-350QFR.
Используется для скрытой проводки; совместимые модели извещателей: SL-200QDM / SL-200QDP / SL-100TNR / SL-200TNR / SL-200QN / SL-350QN / SL-650QN / SL-350QDP / SL-650QDP / SL-350QDM / SL-650QDM / SL-350QNR / SL-350QFR.
Позволяет автоматически настроить линзу для получения максимально высокого уровня сигнала; совместимые модели извещателей: SL-200QDM / SL-200QDP / SL-100TNR / SL-200TNR / SL-200QN / SL-350QN / SL-650QN / SL-350QDP / SL-650QDP / SL-350QDM / SL-650QDM / SL-350QNR / SL-350QFR.
Г-образный; совместимые модели извещателей: SL-200QDM / SL-200QDP / SL-100TNR / SL-200TNR / SL-200QN / SL-350QN / SL-650QN / SL-350QDP / SL-650QDP / SL-350QDM / SL-650QDM / SL-350QNR / SL-350QFR; совместимые аксессуары BC-4 / PSC-4; высота 550 мм.
Совместимые модели извещателей: SL-200QDM / SL-200QDP / SL-100TNR / SL-200TNR / SL-200QN / SL-350QN / SL-650QN / SL-350QDP / SL-650QDP / SL-350QDM / SL-650QDM / SL-350QNR / SL-350QFR.
Передача сигналов тревоги IP системам; совместимые серии извещателей SIP / RLS / SL; питание PoE (IEEE802.3af/at); выход питания +24 В / 800 мА; +12 В / 50 мА; тревожный выход Redwall event code (UDP/TCP); настройка через веб-браузер; протоколы IPv4, ARP, UDP, TCP, ICMP, HTTP; диапазон температур от -40 до +60 °C; размеры 67.5 х 94.7 х 33 мм; вес 90 г.
