СКИУ-01 IP20 СИГМА Сетевой контроллер исполнительных устройств
Розничная цена:15 800 ₽/шт.
Оптовая цена:15 800 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Контроллер СКИУ-01 IP20 применяется в системах безопасности совместно с ППКОП "Р-08" и снятым с производства "Р-060" для расширения функциональных возможностей, а именно управления исполнительными устройствами, системами и механизмами, например, вентиляцией, дымоудалением, освещением, аварийным оповещением и др.
- Электронная плата оснащена 4 релейными выходами с переключающимися контактами для коммутации цепей 125 VDC/250 VAC до 2 А max.
- Сопряжение с ППК и обмен данными выполняется по шине RS-485; максимальная дальность связи без ретрансляторов до 1200 м.
- При потере связи с центральным процессорным блоком спустя 10 с выключаются все включенные реле.
- Конфигурирование алгоритмов работы сетевого контроллера при программировании БЦП.
- Тамперный контакт, оповещающий о попытках саботажа путем несанкционированного вскрытия корпуса.
- Основное питание - 12/24 В DС.
- Внутренняя эксплуатация в температурном диапазоне +5...+40 °С.
- Облегченный пластиковый корпус со степенью влагозащиты оболочки IP20.
Подробное описание
Схема подключения СКИУ-01 IP20

| Количество релейных выходов |
4 |
| Тип контактов |
переключающий |
| Параметры выходных реле: |
|
| - максимальное коммутируемое напряжение |
125 В DC; 250 В АС |
| - максимальный коммутируемый ток |
2 А |
| Интерфейс связи с сетевыми устройствами |
RS-485 |
| Максимальная протяженность линии связи RS-485 |
до 1200 м (без ретрансляторов) |
| Скорость обмена данными |
9600/19200 бит/с |
| Степень защиты |
IP20 |
| Напряжение питания |
10...28 В DC |
| Ток потребления: |
|
| - при выключенных реле |
не более 90 мА |
| - при включенных реле |
не более 300 мА |
| Рабочая температура |
+5...+40 °С |

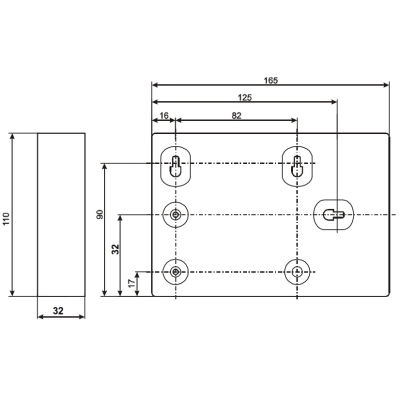

| Габариты |
165x110x35 мм |
| Масса |
0,3 кг |
| Материал корпуса |
пластик |
| Средний срок службы |
не менее 10 лет |
