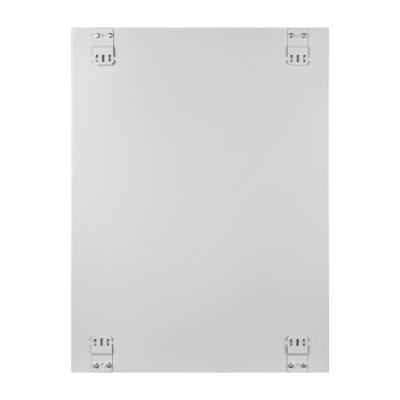

Mastermann-5УТПВ-А (Ver. 2.0) MASTERMANN Всепогодный аппаратный термошкаф с активной вентиляцией
Розничная цена:59 900 ₽/шт.
Оптовая цена:59 900 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Mastermann-5УТПВ-А (Ver. 2.0) - климатический монтажный шкаф от российского производителя MASTERMANN. Применяется с целью сбора вместе и обеспечения бесперебойной работы электротехнических устройств с питанием AC 220В, входящих в состав какой-либо системы: видеонаблюдение, контроль и управление доступом, сигнальная, компьютерная, пожарная и т.п. Всепогодное исполнение (IP54) дает возможность устанавливать шкаф в неотапливаемых влажных помещениях или на улице.

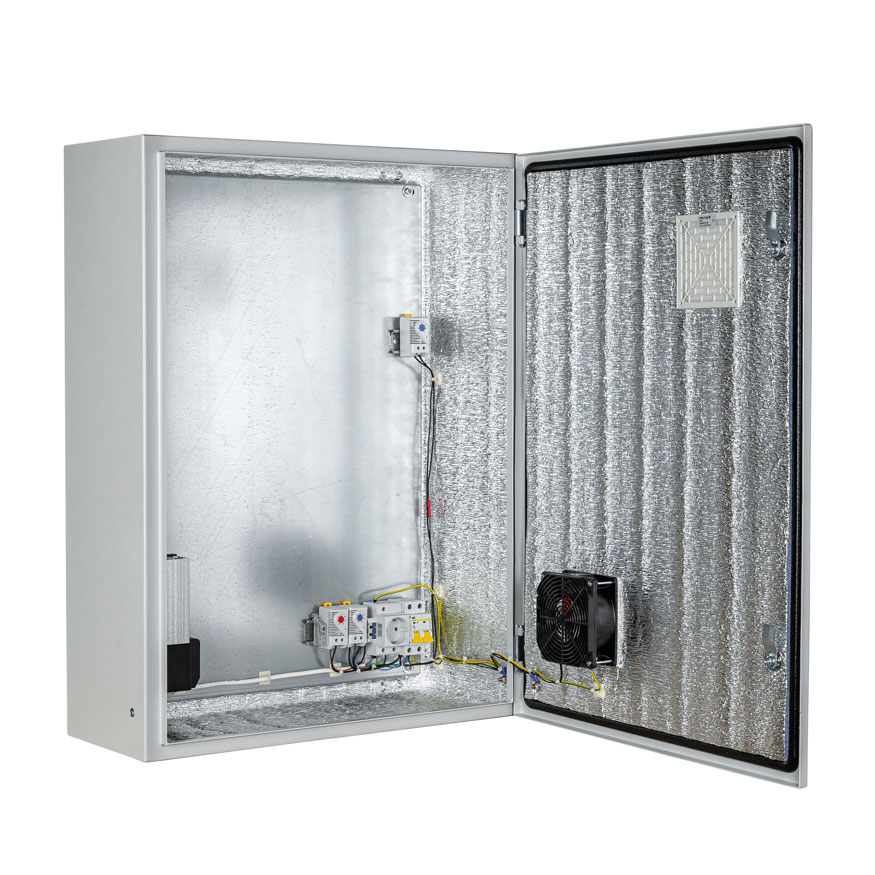

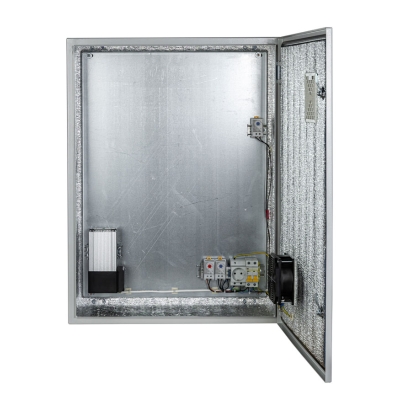

Активная вентиляция реализована с помощью вентилятора и двух вентиляционных решеток в дверце (входной и выходной фильтры). К нижней решетке изнутри прикреплен вентилятор NTL FF 152, который работает под управлением отдельного термостата. Производительность вентиляционной системы составляет 40 кубометров в час.

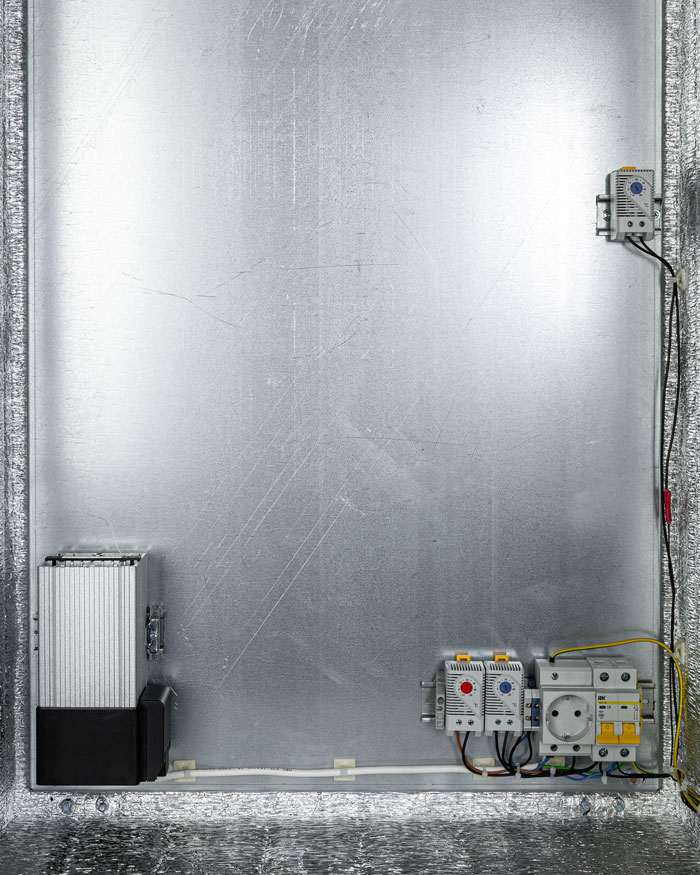

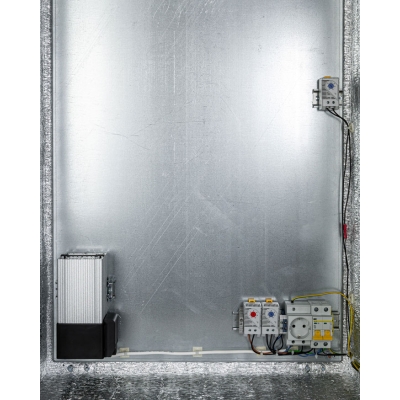

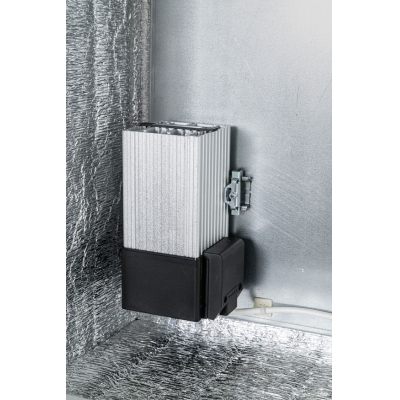

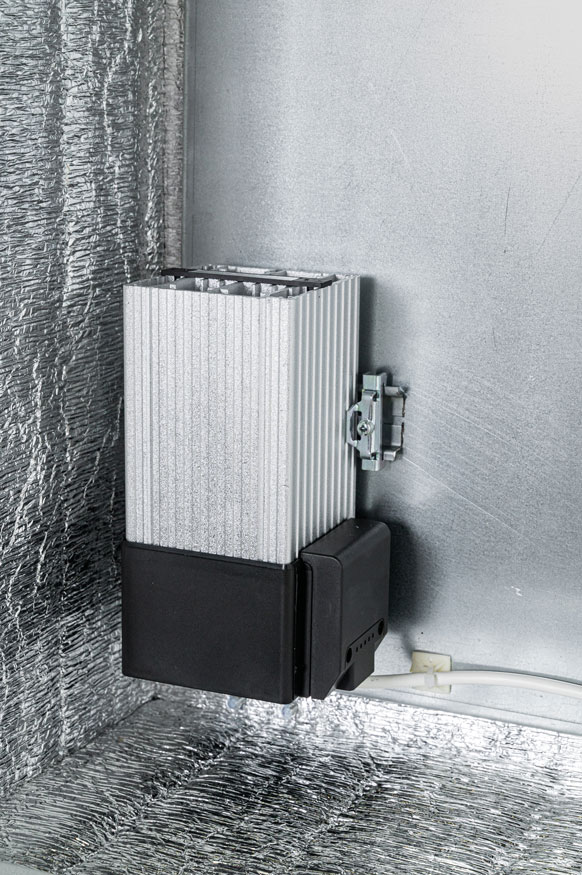

Встроенная система обогрева позволяет поддерживать внутри шкафа нужную температуру воздуха, которая выбирается вручную с помощью термостата обогревателя, настройка в диапазоне от -10° до +50°С с шагом 5°С. Устройства системы обогрева установленные на DIN-рейке: обогреватель мощностью 150 Вт, термостат обогревателя + термостат предстарта, защитный автоматический выключатель (6А), розетка для питания приборов от сети AC 220В, заземляющая шина и клеммы для подключения приборов. Предстартовый термостат отвечает за активацию розетки для питания приборов только при достижении заранее заданной температуры.

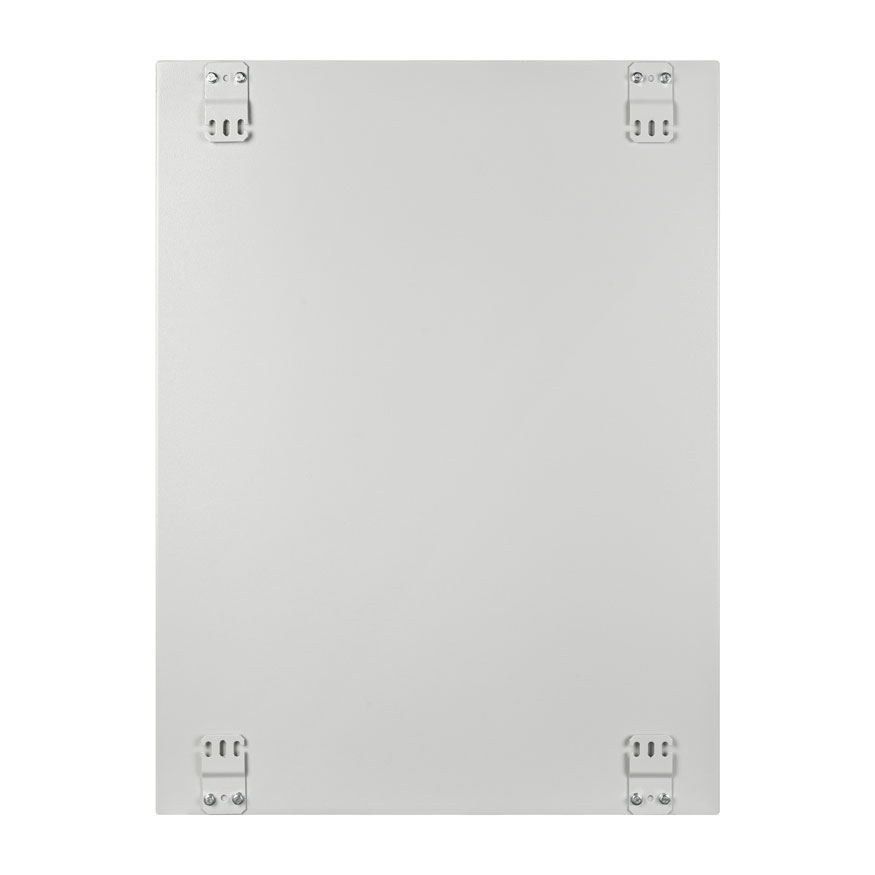

Конструкция шкафа сварная, металлический корпус и дверца оклеенная уплотнителем с применением технологии гаскетинга (бесшовное герметичное уплотнение). Внутри шкаф обшит слоем теплоизоляции из фольгированного изолона толщиной 10 мм. На задней стенке смонтирована монтажная плата для приборов и DIN-рейки, внутренние габариты составляют 577х777х220 мм. Для защиты шкафа предусмотрены два замка с ключом (в комплекте).
Mastermann-5УТПВ-П (Ver. 2.0) выполнен из листовой стали с толщиной стенок 1.5 мм. Сверху сталь покрыта антикоррозионной порошковой полиэфирной краской светло-серого цвета (RAL 7035). При создании изделия применяются технологии лазерной резки и лазерной сварки, шкаф собирается вручную. Оборудование устанавливаемое в шкаф подключается через пять гермовводов 5х MG25. Внешние габаритные размеры 600х800х250 мм, вес 32 кг. Шкаф можно использовать при температурах окружающей среды от -55° до +50°С. Монтаж настенный. Есть сертификат безопасности СТ-1, входит в реестр РЭП.
Подробное описание

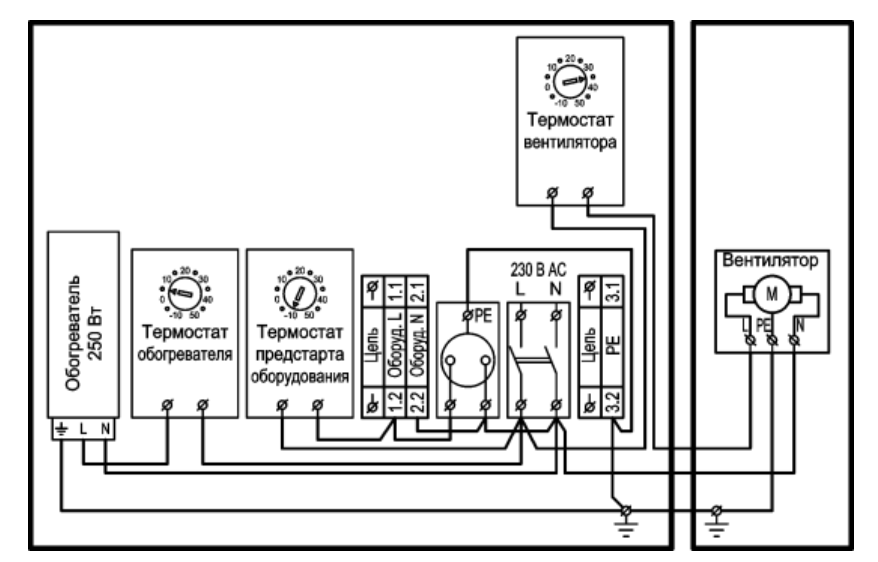

Принципиальная электрическая схема термошкафа Mastermann-5УТПВ-А (Ver. 2.0)

| Тип: |
для монтажа электротехнического оборудования; всепогодный, климатический, универсальный |
| Система обогрева: |
обогреватель 250 Вт, термостат обогревателя (-10°..+50°С, шаг 5°С), предстартовый термостат, розетка 220В, автомат 6А, заземляющая шина и клеммы для подключения |
| Степень защиты: |
IP54 |
| Материал: |
листовая сталь 1.5 мм, изнутри обшит фольгированным изолоном 10 мм |
| Цвет корпуса: |
светло-серый RAL 7035 (полиэфирное порошковое покрытие) |
| Замок на двери: |
есть |
| Система вентиляции: |
активная: 2 встроенных в дверцу вентиляционных решетки (входной и выходной фильтры) и вентилятор NTL FF 152 с термостатом; производительность 40 м3/ч |
| Температурные условия: |
от -55°С до +50°С |
| Размеры: |
|
| - внутренние |
577х777х220 мм |
| - внешние |
600х800х250 мм |
| Количество и тип гермовводов: |
5х MG25 |
| Вес: |
32 кг |
| Монтаж: |
Настенный, в помещениях или на улице |
