AOE-212N Inter-M Цифровой преобразователь
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Трансивер AOE-212N организует двустороннюю связь между территориально разнесенными локальными аудиосистемами с гарантированно высоким уровнем качества звука в полосе частот 30 Гц-20 кГц. Позволяет создавать распределенные многосегментные системы оповещения без необходимости прокладки протяженных кабельных трасс (например, между штаб-квартирой и представительствами).
- Элементарная интеграция в существующую локальную компьютерную сеть стандарта Ethernet.
- Аналого-цифровое преобразование 2 независимых аудиоканалов с балансными входами для передачи пакетов данных по сети Internet; на приемной стороне осуществляется обратная операция, обеспечивающая восстановление исходного сигнала без искажений.
- Передача сигналов управления вместе с аудиоданными.
- 8 двунаправленных управляющих интерфейсов типа "сухой контакт" для контроля работы удаленных устройств.
- Взаимодействие с устройствами, поддерживающими протоколы RS-232C, RS-422.
- Для удаленного подключения микрофонной консоли RM-6024 к контроллеру ECS-6216P или PX-6216 дополнительно потребуются конвертеры интерфейса CIA-01 (на стороне RM-6024) и CIA-02 (на стороне контроллера).
- Вход для подключения наушников для мониторинга качества передаваемых и принимаемых сигналов.
- Простая процедура дистанционной настройки и программирования преобразователя с помощью Web-интерфейса.
- LCD-дисплей для отображения сведений о сетевом подключении и состоянии входов.
- Регуляторы громкости входного сигнала.
- Возможность резервирования питания с помощью источника 24 В постоянного тока гарантирует бесперебойное функционирование в условиях повреждения электросети.
- Может монтироваться в 19'' коммуникационные шкафы.
Подробное описание
Схема подключения AOE-212N

| Количество двунаправленных аудиоканалов |
2 |
| Максимальный уровень входного/выходного аудиосигнала |
7,75 В |
| Диапазон частот |
30-20000 Гц |
| Коэффициент гармонических искажений (при частоте дискретизации 48 кГц) |
<0,1% |
| Поддерживаемая частота дискретизации |
16; 32; 44,1; 48 кГц |
| Разрядность АЦП/ЦАП |
24 бит |
| Количество управляющих входов |
8 |
| Количество управляющих выходов |
8 |
| Тип управляющих входов/выходов |
"сухой контакт" |
| Сетевой интерфейс |
Ethernet (RJ-45) |
| Протоколы связи |
RS-232C, RS-422 |
| Скорость передачи данны по протоколам связи |
2400-115200 б/с |
| Рабочая температура |
-10...+40 °С |
| Напряжение питания: |
|
| - основное |
220 В АС |
| - резервное |
24 В DC |
| Максимальная потребляемая мощность |
28 Вт |

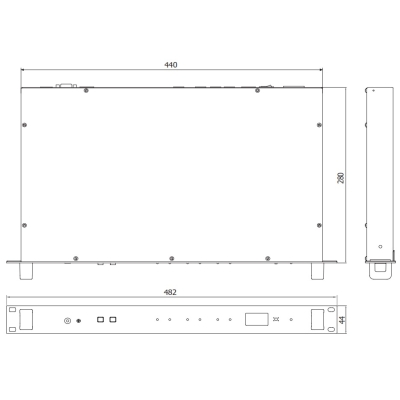

| Габариты |
482×44×280 мм |
| Количество установочных мест |
1U |
| Масса |
3,27 кг |
