FRA-108S Inter-M Оптический приемник
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Блок FRA-108S применяется при организации распределенных многосегментных и многоканальных систем оповещения и служит для приема аудиосигналов по волоконно-оптическим линиям связи. Позволяет объединить несколько филиалов, спортивных комплексов, производственных цехов, расположенных в разных районах или городах, для организации общей системы озвучивания и громкой связи.
- До 8 каналов аудиосигнала линейного уровня.
- Оптический вход, реализованный на разъеме SC, позволяет подключать оптическую линию связи длиной до 15 км.
- Аналого-цифровое преобразование 8 независимых аудиоканалов с симметричными входами для передачи пакетов данных по существующей или проектируемой ВОЛС; на приемной стороне осуществляется обратная операция, обеспечивающая восстановление исходного сигнала без искажений.
- Прием сигналов управления вместе с аудиоданными при использовании дополнительного модуля.
- 1 слот для расширения функциональных возможностей путем установки интерфейсного шасси-модуля:
- СR-600ECS - для конвертации 8 входов (выходов) типа "сухой контакт" и интерфейса RS-485, используемого при взаимодействии блоков серии 6000;
- СR-600RM - для увеличения длины связи (более 1000 м) с микрофонными консолями RM-6024, их контроллером RME-6108 или телефонными контроллерами Т-6231, Т-6231А; также снабжены 8 входами (выходами) типа "сухой контакт";
- СТ-100R - для конвертации 8 входов (выходов) типа "сухой контакт" и интерфейсов RS-232 и RS-422.
- На лицевой панели вынесены светодиодные индикаторы состояния канала связи и входов, а также органы регулировки уровня сигналов.
- Возможность резервирования питания с помощью источника 24 В постоянного тока гарантирует бесперебойное функционирование в условиях повреждения электросети.
- Может монтироваться в 19'' коммуникационные шкафы.
Подробное описание
Схема подключения FRA-108S

| Количество двунаправленных аудиоканалов |
8 |
| Количество слотов для интерфейсных модулей |
1 |
| Отношение сигнал/шум |
не хуже 90 дБ |
| Коэффициент нелинейных искажений |
<0,01% |
| Поддерживаемая частота дискретизации |
48 кГц |
| Уровень входного сигнала/входное сопротивление |
0 дБ/20 кОм |
| Разрядность АЦП/ЦАП |
24 бит |
| Тип оптического разъема |
SC |
| Максимальная дальность связи |
до 15 км при ОМОВ |
| Рабочая температура |
-10...+40 °С |
| Напряжение питания: |
|
| - основное |
220 В АС |
| - резервное |
24 В DC |
| Максимальная потребляемая мощность |
18 Вт |

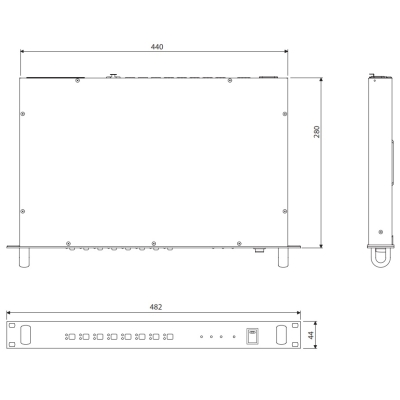

| Габариты |
482×88×280 мм |
| Количество установочных мест |
1U |
| Масса |
4,5 кг |
