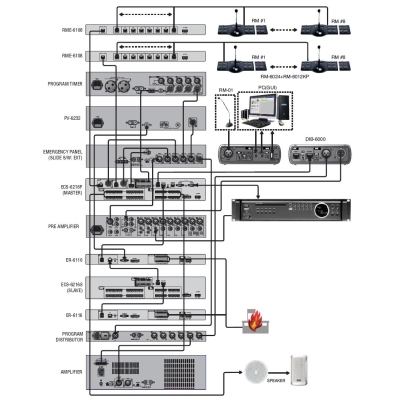

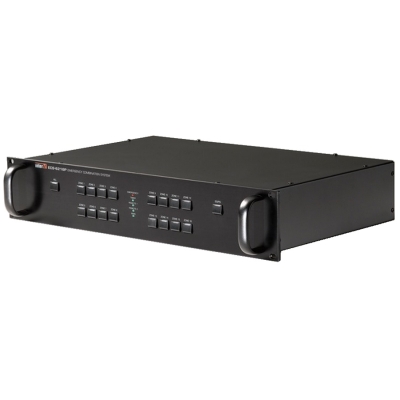

Контроллер ECS-6216P является центральным звеном системы оповещения Inter-M 6000. Устройство совмещает в себе функции селектора зон трансляции, аварийного селектора, матричного коммутатора, блока реле, и соеденительного терминала.
Основные особенности контроллера:
- Построение системы оповещения 5-го типа.
- Совместная работа с блоками и устройствами систем оповещения Inter-M 600 и 6000-й серий.
- Подключение к компьютеру для управления с ПК по RS-485 всеми режимами работы системы оповещения Inter-M 6000.
- Селектор на 16 зон трансляции. На контроллер поступает 100В сигнал с усилителей мощности, который распределяется на любую группу зон системы трансляции и оповещения.
- Возможность увеличения количества зон трансляции до 160-ти благодаря каскадированию контроллера с блоками расширения ECS-6216S.
- Подключение к контроллеру до двух удаленных микрофонных панелей с селектором зон RM-6024 или двух телефонных контроллеров TP-6231. Возможно увеличение количества подключаемых устройств с двух до 16 при использовании блоков RME-6108.
- 16 входов "сухой контакт" для подключения средств системы охранно-пожарной сигнализации. Каждый вход привязан к своей зоне трансляции.
- Возможность подключения трансляционных линий по 2-х и 3-х проводным схемам.
- 2 порта RS-232 для управления источниками сигнала с ПК по RS-485.

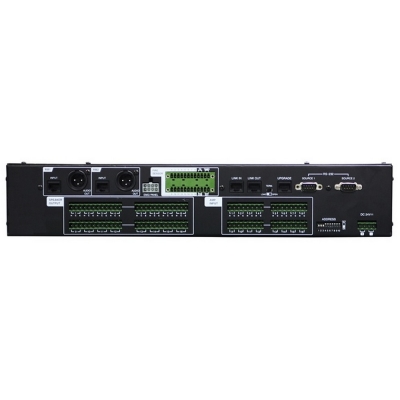

- Клеммы на задней панели устройства для интеграции с системой оповещения ГО ЧС.
- Питание 24В DC от блока питания PD-6359A.
- Установка в аппаратный шкаф или стойку 19".
Подробное описание

| Количество зон |
16 |
| Интерфейс для подключения ПК |
RS-485, 9600 бит/с (до 1 км) |
| Интерфейс для управления источниками сигнала |
RS-232 (до 12 м) |
| Питание |
24В DC |
| Потребляемая мощность |
21,6 Вт |
| Максимальный потребляемый ток |
900 мА |
| Габариты |
482*44*280 мм |
| Количество установочных мест |
2 U |
| Масса |
4,3 кг |
Дополнительно
Маршрутизатор тревожного оповещения позволяет реализовывать различные алгоритмы работы системы. Программируется с ПК. Задает алгоритмы по выбору источника сигнала и последовательности оповещения зон. 16 сценариев. Интерфейс связи с ПК - RS-485 (до 1 км), интерфейс связи с PV-632/PV-6232 - RS-232 (до 12 м), питание - 24 В, потребляемая мощность в рабочем/дежурном режиме - 1,3 Вт/0,9 Вт, габариты - 482х44х316 мм (1 U), вес - 3 кг.
Блок расширения на 16 зон трансляции, работает совместно контроллером PX-6216P, 16 зон, интерфейс для подключения ПК / управления источниками сигнала - RS-485, 9600 бит/с (до 1 км) / RS-232 (до 12 м), питание - 24В DC, потребляемая мощность - 21,6 Вт, габариты - 482*44*280 мм (2 U), масса - 4,3 кг.

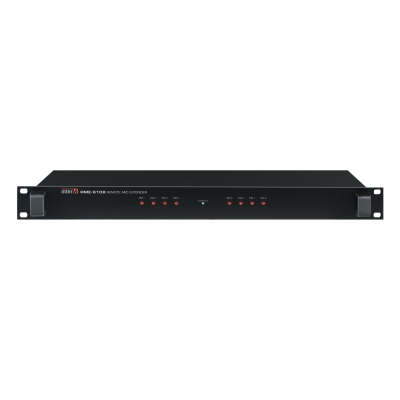

Контроллер микрофонных панелей позволяет дополнительно подключить к системе 8 микрофонных консолей RM-6024 или телефонных контроллеров TP-6231. Питание 24В DC.
Блок предназначен для сопряжения оборудования системы оповещения Inter-M 6000 с ПК и организации рабочего места оператора системы. Подключения центрального оборудования - RS-485. Подключение к ПК и питание по USB.
Блок монитора на 8 программ, 24В DC.
Количество программируемых клавиш - 24 (+12 +12), протокол передачи данных - RS-422, удаление от центрального оборудования - до 1000м, чувствительность микрофона/линейного входа - –58 дБ/–10 дБ, диапазон воспроизводимых частот - 120 - 20000 Гц, напряжение питания - 24В, потребляемая мощность - 6,5 Вт, габариты - 455х67х199 мм (без микрофона), масса - 1,24 кг.

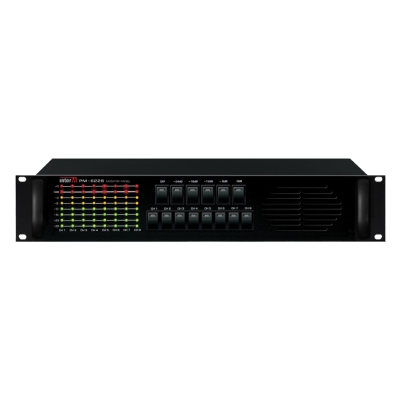

Блок монитора для аудио и визуального контроля сигналов в 8-ми трансляционных линиях 70/100В. Встроенный громкоговоритель 1,5 Вт. Выборочный контроль любой из 8-ми зон, питание - 24 В DC, потребляемая мощность: максимальная/в дежурном режиме - 14,8 Вт/2,1 Вт, габариты - 482*88*280 мм (2 U), вес - 3,5 кг.

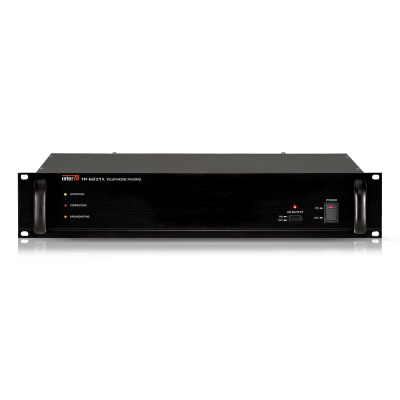

Интеграция с миниАТС по 2- и 4-проводным тел. линиям RJ-14, управление 48 зонами трансляции, 3 режима, 1 лин. выход, 1 выход "сухой контакт", 1 управляемая розетка 220 В АС, RS-422, RS-232, 220 В АС, 700 Вт, -10...+40 °С, 2U, 482×88×336 мм, 4.2 кг.
5 зон оповещения, 8 сценариев эвакуации, 5 тр. входов, 3 тр. выхода, до 2 микрофонных панелей, PAM (D-SUB), mini-USB, 24 В DС, 13.2 Вт, -10...+40 °С, 388×185×54 мм, 2 кг.

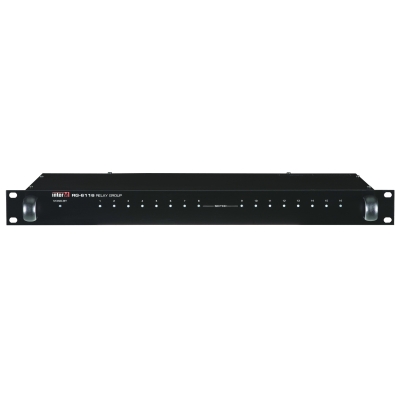

Подключение до 16 линий громкоговорителей; нормальный и аварийный режимы работы; управление режимами через релейные входы; питание DC 24 В; 482х44х280 мм (1U); 5.4 кг.
