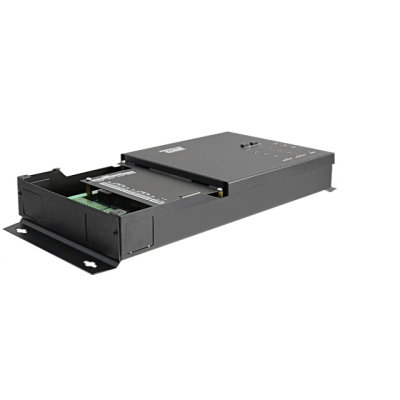

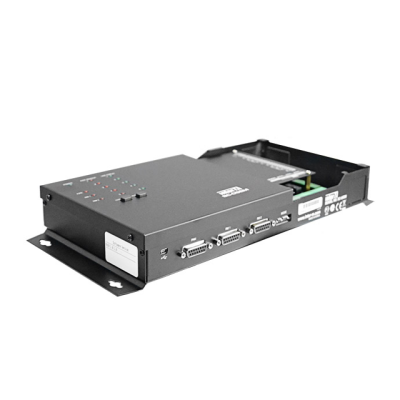

SC-05EM Inter-M Блок автоматического оповещения и контроля трансляционных линий
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Блок SC-05EM применяется при построении систем автоматического оповещения; представляет собой контроллер системы, комбинирующий функции маршрутизации аварийной трансляции, источника аудиосообщений, громкой голосовой связи и контроля целостности подключенных линий.
- Организация системы аварийного оповещения для 5 зон трансляции.
- Контроль с интервалом от 5 минут до 3 часов подключенных трансляционных линий на предмет наличия в линии обрыва, КЗ и отклонения импеданса на 20%.
- Осуществление эвакуации в случае пожара или другой чрезвычайной ситуации по 1 из 8 сценариев различной сложности, включая поочередное оповещение в заданной последовательности.
- Хранение до 6 тревожных аудиосообщений в формате *.WAV суммарной длительностью около 2 минут с возможностью записи с помощью ПК через порт mini-USB.
- Совместное функционирование с одно- или многоканальным трансляционным усилителем любого типа.
- Оперативная подача речевых команд возможна благодаря подключению до 2 микрофонных пультов RM-05A, первая из которых имеет высший приоритет.
- 3 независимых релейных выхода работают в режиме NC/NO для управления исполнительными устройствами и системами при поступлении сигнала о пожаре от прибора ОПС, обнаружении неисправности в трансляционной линии или по сигналу трансляции от голосового модуля или микрофонной панели.
- Интерфейс D-SUB 15-pin для подключения микрофонных панелей и микшер-усилителей серии PAM/PCT.
- Настройка и конфигурация системы с помощью DIP-перемычек или ПК с предустановленным специализированным ПО.
- Выполнен в металлическом защитном корпусе для навесного монтажа или настольного применения при снятии крепежных кронштейнов.
Подробное описание

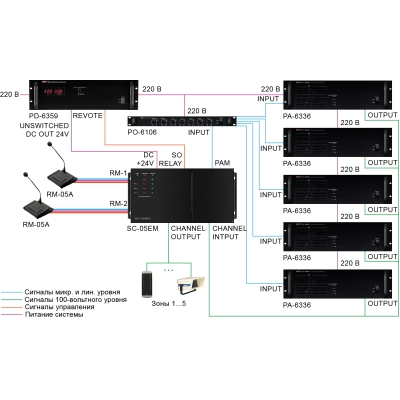

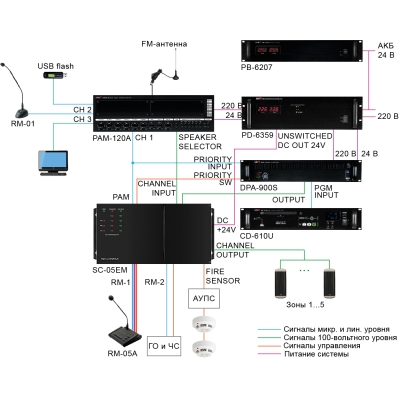

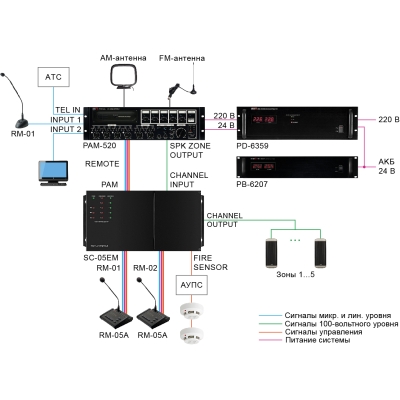

Схема подключения SC-05EM

| Количество подключаемых линий |
5 |
| Максимальный коммутируемый ток в линии |
5 А |
| Интерфейс управления |
PAC (D-SUB 15-pin) |
| Интерфейс связи с ПК |
mini-USB |
| Интервал проверки трансляционных линий |
5...180 минут |
| Диапазон измеряемых сопротивлений |
20...3000 Ом |
| Количество сценариев оповещения |
8 |
| Количество тревожных сообщений |
6 |
| Суммарная длительность тревожных сообщений |
около 2 минут |
| Тип подключаемых микрофонных панелей |
RM-05A |
| Количество подключаемых микрофонных панелей |
до 2 |
| Количество тревожных релейных выходов |
3 |
| Режимы работы тревожных релейных выходов |
НО/НЗ |
| Диапазон рабочих температур |
-10...+40 °С |
| Напряжение питания |
24 В DС |
| Максимальная потребляемая мощность |
13,2 Вт |
| Потребляемая мощность в дежурном режиме |
4,8 Вт |
| Габариты |
388x185x54 мм |
| Вес |
2 кг |
