PX-6216 Inter-M Аудиоматричный контроллер
Розничная цена:По запросу
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

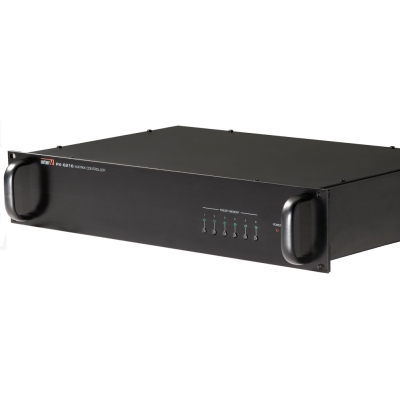

Аудиоматричный контроллер PX-6216 работает в системе оповещения Inter-M 6000-й серии, позволяет организовать многоканальную систему трансляции и оповещения.
- Устройство PX-6216 имеет 16 входов для различных источников сигнала и 8 линейных выходов для подключения усилителей мощности.
- Возможно подключение до 4-х микрофонных панелей RM-6024 или 4-х телефонных контроллеров TP-6231.
- Возможно увеличение количества подключаемых микрофонных панелей или телефонных контроллеров до 32 за счет использования блоков RM-6108.
- Контроллер PX-6216 предусматривает различные уровни приоритета для источников сигналов и устройств. Устройство интегрируется со станцией пожарной сигнализации, возможна подача сигналов ГО ЧС.
- PX-6216 программируется и управляется с ПК оператора.
- Связь по RS-485.
- Управление источниками музыкальной трансляции по RS-232.
- Управление работой контроллера может осуществляться в ручном режиме с помощью блока управления PMC-6208
- Питание 24 В DC.
- PX-6216 устанавливается в аппаратный шкаф или стойку 19".
Подробное описание

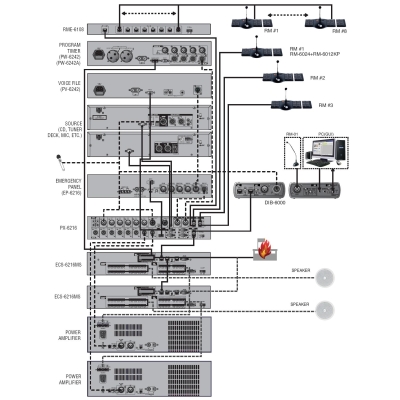

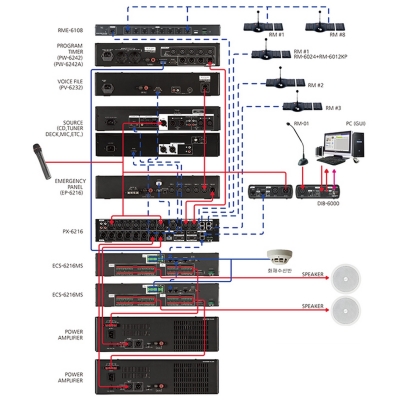

Схема подключения контроллера PX-6216

| Интерфейс для подключения к системе трансляции |
RS-485, 9600 бит/с |
| Интерфейс управления источниками музыкальной трансляции |
RS-232 |
| Диапазон воспроизводимых частот |
20-20000 Гц |
| Уровни приоритета |
Emergency > Timer > RM 1 > RM 2 > RM 3 > RM 4 > BGM |
| Универсальные (AUX) входы |
8 |
| Линейные входы |
2 |
| Напряжение питания |
24В DC |
| Потребляемая мощность |
14,3 Вт |
| Глубина установки |
285 мм |
| Количество установочных мест |
2 U |
| Габариты |
482×88×322 мм |
| Вес |
4,46 кг |
Дополнительно
Контроллер микрофонных панелей позволяет дополнительно подключить к системе 8 микрофонных консолей RM-6024 или телефонных контроллеров TP-6231. Питание 24В DC.
Количество программируемых клавиш - 24 (+12 +12), протокол передачи данных - RS-422, удаление от центрального оборудования - до 1000м, чувствительность микрофона/линейного входа - –58 дБ/–10 дБ, диапазон воспроизводимых частот - 120 - 20000 Гц, напряжение питания - 24В, потребляемая мощность - 6,5 Вт, габариты - 455х67х199 мм (без микрофона), масса - 1,24 кг.
Блок расширения на 16 зон трансляции, работает совместно контроллером PX-6216P, 16 зон, интерфейс для подключения ПК / управления источниками сигнала - RS-485, 9600 бит/с (до 1 км) / RS-232 (до 12 м), питание - 24В DC, потребляемая мощность - 21,6 Вт, габариты - 482*44*280 мм (2 U), масса - 4,3 кг.
Блок расширения на 16 зон трансляции, работает совместно с контроллером PX-6216, интерфейс управления - RS-485 до 1 км, питание - 24В, потребляемая мощность: максимальная/в дежурном режиме - 7,9 Вт/0,7 Вт, габариты - 482*88*280 мм (2 U), вес - 4,3 кг.
Интеграция с миниАТС по 2- и 4-проводным тел. линиям RJ-14, управление 48 зонами трансляции, 3 режима, 1 лин. выход, 1 выход "сухой контакт", 1 управляемая розетка 220 В АС, RS-422, RS-232, 220 В АС, 700 Вт, -10...+40 °С, 2U, 482×88×336 мм, 4.2 кг.
5 зон оповещения, 8 сценариев эвакуации, 5 тр. входов, 3 тр. выхода, до 2 микрофонных панелей, PAM (D-SUB), mini-USB, 24 В DС, 13.2 Вт, -10...+40 °С, 388×185×54 мм, 2 кг.

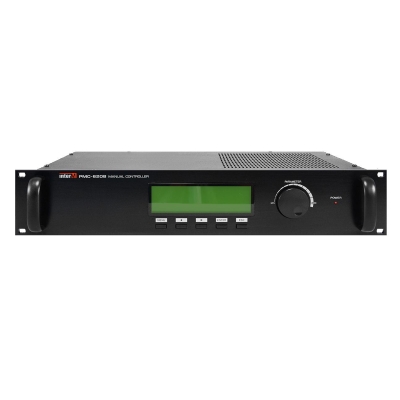

PMC-6208 inter-m Блок ручного управления коммутатором PX-6216, управление выборов зон/каналов, уровня сигнала, АЧХ сигналов. Напряжение питания - 24 В DC, габариты - 482*88*280 мм (2 U), вес - 4 кг.

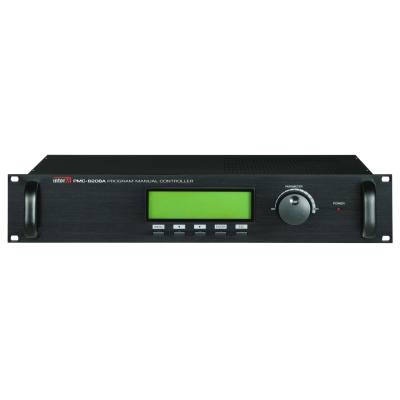

Управление коммутатором PX-6216; ЖК дисплей; 8 каналов; регулировка уровней сигналов; 7-полосный эквалайзер; контроль линий RS-485, громкоговорителей, неисправности УМ; мониторинг осн. и резервного питания; питание DC 24 В; 482х88х280 мм (2 U); 4 кг.
Выполняет преобразование аудио и управляющих сигналов типа "сухой контакт" в сигналы интерфейса RS-422 для подключения микрофонных консолей MС-01А, RMС-02, RM-05A к контроллерам серии 6000. Порт RJ-45 инт. RS-422; лин. аудио выход 1хEuroblock 3pin; управляющий выход типа "сухой контакт" 1хEuroblock 6pin; питание DC 24 В; 93х56х28 мм; 0.12 кг.
Селектор на 16 зон; однонаправленный конденсаторный микрофон на гибком держателе; линейный вход и выход; питание DC 24 В; 246х62х205 мм; 1.34 кг. Работает с контроллером ECS-616 или матричным коммутатором PX-9116.
Ethernet 2хRJ-45, 10/100/1000 Base-T; 1хRS-422; линейный аудио вход 1хXLR и выход 1хXLR; 16 упр. выходов НР «сухие контакты»; OLED дисплей, световая индикация; питание DC 24 В; 482х44х280 мм (1U); 2.8 кг.
