VX-015DA TOA Цифровой усилитель мощности 150 Вт
Артикул: sb26482
Производитель: TOA
Розничная цена:57 096 ₽/шт.
Оптовая цена:57 096 ₽/шт.
-+
В корзину
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

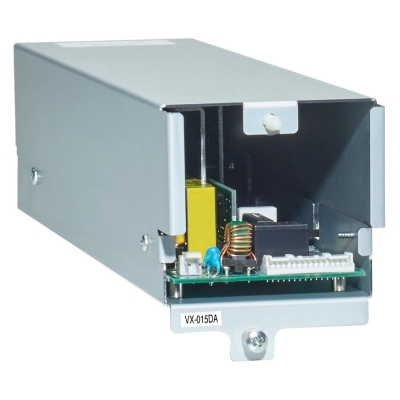

TOA VX-015DA – модуль цифрового усилителя мощности на 150 Вт, предназначенный для работы в составе комплексных систем оповещения на базе оборудования линейки VX-3000. Устанавливается в корпус контроллера (рамы) VX-3004F, VX-3008F или VX-3016F, под управлением которого далее и работает. Выходное напряжение в линии АС составляет 100 В (по умолчанию), однако при необходимости может быть изменено на 70 В или 50 В с помощью селекторного переключателя.
Основные особенности и преимущества:
- номинальная выходная мощность 150 Вт;
- работает под управлением контроллера VX-3004F, VX-3008F или VX-3016F;
- выходное напряжение 100 В, 70 В или 50 В устанавливается переключателем;
- система контроля целостности линий громкоговорителей;
- электропитание DC 31 В (20 - 33 В);
- защита по вводу питания сменным предохранителем 10 А;
- минимальное энергопотребление;
- режим энергосбережения (ожидания);
- малогабаритный корпус из гальванизированной стали;
- простая установка в корпус блока управления;
- кабели подключения в комплекте поставки.
Подробное описание
Конструкция и габариты
Установка
Схема подключения
Схема построения системы VX-3000
| Класс усилителя | D |
| Количество каналов | 1 |
| Номинальная выходная мощность | 150 Вт (100 В), 105 Вт (70 В), 75 Вт (50 В) |
| Выходное напряжение | 100 В / 70 В / 50 В (выбираемое) |
| Минимальный импеданс | 67 Ом (100 В), 47 Ом (70 В), 33 Ом (50 В) |
| Частотный диапазон | 40-20000 Гц |
| Максимальная ёмкость | 0.5 мФ |
| Управляющий вход | полиамидный разъем (15 контактов) |
| Управляющий выход | полиамидный разъем (2 контакта) |
| Искажение | ˂ 1% (100В линия, при номинальной мощности, 1 кГц) |
| Отношение сигнал/шум | ˃ 100 дБ (100В линия, А-взвешенный) |
| Электропитание | |
| Напряжение | DC 31 В (20 - 33 В) |
| Потребляемая мощность: | |
| - в режиме ожидания | 1.3 Вт |
| - без входного аудио сигнала | 14 Вт |
| - 1/8 номинальной мощности | 40 Вт |
| - номинальная мощность | 190 Вт |
| Физические характеристики | |
| Материал корпуса | гальванизированная сталь |
| Габариты | 82.8х91х358.2 мм |
| Вес | 1.3 кг |
| Установка | в корпус контроллеров VX-3004F, VX-3008F, VX-3016F |
| Условия эксплуатации | |
| Температурный диапазон эксплуатации | -5°C...+45°C |
| Относительная влажность | ≤ 90% без конденсации |
| Усилитель мощности | 1 шт. |
| Кабель линии управления DA | 1 шт. |
| Кабель выходной линии DA | 1 шт. |
| Предохранитель постоянного тока 10 А | 1 шт. |
