VX-3150DS TOA Блок аварийного питания
Розничная цена:434 486 ₽/шт.
Оптовая цена:434 486 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

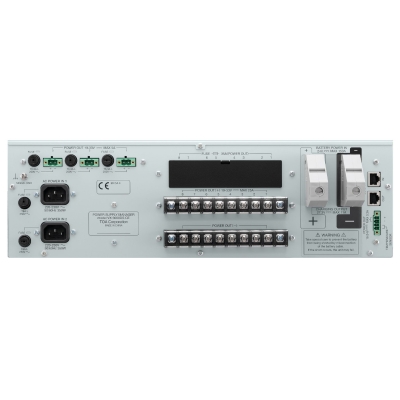

TOA VX-3150DS – блок аварийного электропитания на 1140 Вт (макс. 1280 Вт) для оборудования систем оповещения серий SX-2000, VX-2000 и VM-3000. В нормальном режиме он подает на приборы электропитание от сети AC 220-230 В, параллельно заряжая АКБ. В случае аварийной ситуации (при отключении основной сети) блок автоматически переводит все устройства на питание от АКБ, тем самым обеспечивая непрерывную работу системы. Также прибор выполняет вывод информации о текущем источнике питания, состоянии АКБ и цепей заряда на встроенные LED индикаторы и контроллер системы по сети Ethernet. Выпускается в металлическом RACK корпусе высотой 3 U и предполагает размещение в стандартной 19" стойке.
Основные особенности и преимущества:
- номинальная мощность 1140 Вт (макс. 1280 Вт);
- макс. выходной ток 25 А;
- автопереключение на питание от АКБ при отключении сетевого питания;
- 8 выходов 31 В / 5 А на винтовых зажимах М4;
- 3 выхода 31 В / 5 А на 2 pin клеммных терминалах;
- 1 выход 24 В / 0.3 А на 2 pin клеммном терминале;
- капельный заряд АКБ с термокомпенсацией;
- 2 независимых силовых ввода AC 220-230 В, 50/60 Гц;
- информативная LED индикация;
- выдача сигналов о текущем источнике питания, состоянии АКБ и цепей заряда по Ethernet (2хRJ45);
- металлический RACK корпус высотой 3 U.
Подробное описание
Схема подключения

Схема построения системы VX-3000

| Напряжение питания |
AC 220-230 В, 50/60 Гц |
| Потребляемая мощность |
макс. 1460 Вт |
| Выходная мощность постоянного тока: |
|
| - номинальная |
1140 Вт |
| - пиковая |
1280 Вт |
| Максимальный выходной ток от батареи |
25 A |
| Выходы постоянного тока |
8 x 31 В (19-33 В) 25 А, 3 x 31 В (19-33 В) 5 А, 3 x 24 В (16-25 В) 0.3 А |
| Способ зарядки |
капельная зарядка с температурной компенсацией |
| Выходное напряжение зарядки |
27,3 В ± 0,3 В (при 25 ˚C) |
| Коэффициент температурной коррекции |
-40 мВ / ˚C |
| Подключение аккумулятора |
1 пара положительных и отрицательных клемм |
| Допустимый диаметр кабеля |
AWG 6 - AWG 0 (AWG 1/0) (16–50 м²) |
| Сопротивление линии |
в пределах 4 мОм |
| Применимая батарея |
Panasonic LC-X1265PG / APG (65 Ач), Yuasa NP65-12 (65 Ач) |
| Разъем управления DS LINK IN / OUT |
2хRJ45 |
| Индикация |
LED |
| Физические характеристики |
|
| Материал корпуса |
сталь |
| Габариты |
482х132.6х400.5 мм (3 U) |
| Вес |
9 кг |
| Установка |
в 19" стойку |
| Условия эксплуатации |
|
| Температурный диапазон эксплуатации |
-5°C...+45°C |
| Относительная влажность |
≤ 90% без конденсации |
| Блок аварийного питания |
1 шт. |
| Предохранитель T8A H |
2 шт. |
| Предохранитель T6.3A L |
2 шт. |
| Плавкий предохранитель 35 A |
2 шт. |
| Винт для монтажа в стойку (с шайбой) |
4 шт. |
| Шнур питания (2 м) |
2 шт. |
| Крючок для застежки |
4 шт. |
| Крепежная петля |
4 шт. |
| Теплоизоляционный лист |
1 шт. |
| Кабель CAT5-STP (3 м) |
1 шт. |
| Ферритовый зажим |
1 шт. |
