VX-3308WM TOA Комбинированная система оповещения
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

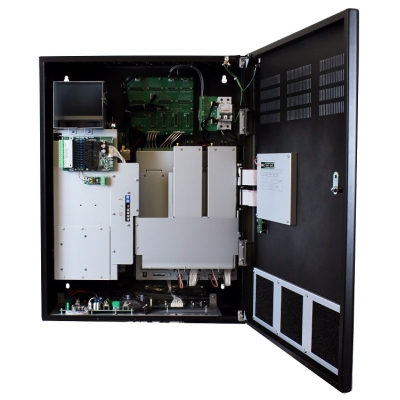

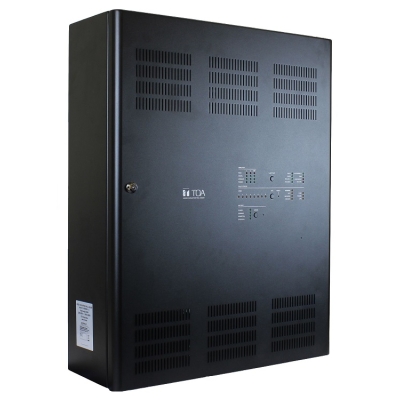

TOA VX-3308WM – комбинированная система оповещения на 8 линий трансляции, выполненная в компактном металлическом корпусе для настенного размещения. Она снабжена 2 УМ VX-030DA (осн. + резерв) мощностью по 300 Вт каждый, блоком питания с зарядным устройством, а также различными входами / выходами для подключения внешних источников сигналов и реализации удаленного управления. Эффективно работает автономно в составе локальных систем небольших объектов, а также совместно с прочим оборудованием линейки VX-3000 в распределенных сетевых системах трансляции и оповещения объектов средних и крупных габаритов.
Основные особенности и преимущества:
- комплексная система оповещения в 1 настенном моноблоке;
- 2 встроенных усилителя VX-030DA (осн. + резерв) мощностью по 300 Вт каждый;
- всего может быть установлено до 3-х УМ различной мощности (2 осн. + 1 резерв);
- вывод усиленного сигнала на 8 линий 100 В громкоговорителей;
- подключение до 8 микрофонных консолей (2 порта RJ45), 2 из которых могут быть аварийными;
- протяженность линии связи с микрофонными консолями до 1200 м;
- поддержка TCP, UDP, ARP, ICMP, RTP, IGMP, FTP, HTTP;
- функция цифровой обработки сигнала для соответствующей акустической настройки входных / выходных сигналов;
- функция автоматического подавления обратной связи;
- функция VOX для запуска / остановки трансляции по звуковому триггеру;
- функция ANC для контроля уровня сторонних шумов;
- 4 балансных аудио входа (MIC/LNE) с функцией подачи фантомного питания;
- управляющие входы – 16 стандартных + 2 с контролем напряжения и мониторингом;
- управляющие выходы – 8 х 10 мА / 28 В + 4 2-5 мА / 40 В;
- система контроля целостности линий громкоговорителей;
- информативная LED индикация;
- основное электропитание от сети AC 220-230 В, 50/60 Гц, резервное - от АКБ;
- встроенный блок питания с зарядным устройством;
- капельный заряд АКБ с термокомпенсацией;
- компактный металлический корпус для настенного монтажа;
- Простая настройка и конфигурирование с ПК;
- CD с ПО в комплекте поставки.
| Количество зон | 8 |
| Частотный диапазон | 40-20000 Гц |
| Искажение | <1% (на 1 кГц) |
| Соотношение сигнал/шум | 60 дБ |
| Встроенные УМ | 2 х VX-030DA (1 осн. + 1 резерв) |
| Входы / выходы | |
| Аудио входы | 4 (MIC/LINE), балансные, фант. питание |
| RM порты | 2 (до 8 микрофонных панелей) |
| LAN порты | 2 (A+B) |
| Управляющие входы | 16 + 2 (пожарные) |
| Управяющие выходы (открытый коллектор) | 8 + 4 |
| Выходы на динамики | 8 |
| LAN A, B | |
| Количество портов | 2 шт. (LAN A, LAN B) |
| Сетевой интерфейс | 100BASE-TX |
| Сетевой протокол | TCP, UDP, ARP, ICMP, RTP, IGMP, FTP, HTTP |
| Протокол связующего дерева | RSTP |
| Система передачи звука | TOA Packet Audio |
| Метод аудио кодирования | PCM |
| Частота дискретизации | 48 kГц |
| Количество бит квантования | 16 бит |
| Подключаемые устройства | VX-3004F, VX-3008F, VX-3308WM, VX-3016F, NX-300 |
| Разъем | 2 х 9 pins клеммная колодка |
| Кабель | витая категория 5 парный кабель (CAT5) |
| Количество ступеней каскадного подключения | до 7 |
| Макс. длина кабеля | 100 м |
| RS Link А, В | |
| Количество соединений | 2 (RS LINK A, RS LINK B) |
| Уровень входного сигнала | 0 дБ |
| Питание | макс. 1 A на разъем |
| Разъем | 2 х 9 pins клеммная колодка |
| Кабель | экранированная витая пара категории 5 (CAT5-STP) или выше |
| Макс. длина кабеля | 1200 м |
| Управляющие входы 1, 2 | |
| Количество входов | 16 входов, сухие контакты |
| Напряжение | DC 24 В |
| Ток короткого замыкания | 2 мA |
| Система обнаружения отказа (детекция напряжения) | короткое замыкание, обрыв |
| Разъем | 3 х 9 pins клеммная колодка |
| Кабель | экранированная витая пара категории 5 (CAT5-STP) или выше |
| Контрольный вход | |
| Активация | по изменению полярности -24 до +24 В |
| Разъем | 1 х 5 pins клеммная колодка |
| Кабель | витая пара категории 5 (CAT5) или выше |
| Функция VOX | |
| Пороговая чувствительность | -60 ... 0 дБ (шаг 1 дБ ) |
| Гистерезис | 0 ... +10 дБ |
| Время удержания | 10 мсек - 10 сек (для лин./мик. входов 1-4) |
| Контрольный выход 1 | |
| Общие выходы | 8 |
| Тип выходов | замыкающий контакт без напряжения, электрический контактный выход |
| Ток контроля | 10 мA |
| Выдерживаемое напряжение | DC 28 В |
| Разъем | 1 х 9 pins клеммная колодка |
| ATT/Контрольные выходы | |
| Количество выходов | 4, замыкающий контакт без напряжения, релейный контакт (NC, NO, C) |
| Напряжение контроля | 2 мA ... 5 A |
| Выдерживаемое напряжение | 125 В AC, 40 В DC |
| Разъем | 1 х 12 pins клеммная колодка |
| Кабель | витая пара категории 5 (CAT5) или выше |
| Аудио входы 1, 2, 3, 4 | |
| Количество входов | 4 |
| Чувствительность | LINE: -20 дБ, MIC: -60 дБ |
| LINE/MIC/ANC сенсор | выбирается программно |
| Входной импеданс | 47 кОм |
| Частотный диапазон | 40 Гц - 20 кГц ±1 дБ (на интерфейсе DA, вход 0 дБ) |
| Искажение | ˂ 1% (на интерфейсе DA, выход 0 дБ, 1 kГц) |
| Отношение сигнал/шум | ˃ 60 дБ (на интерфейсе DA, А-взвешенный) |
| Фантомное питание | DC 24 В, устанавливается программно |
| Разъем | 2 х 6 pins клеммная колодка |
| Цифровая обработка сигналов | |
| Функция подавления обратной связи (FBS) | 7 фильтров (aвто), настраиваемых для каждого аудиовхода |
| Эквалайзер | 3 пол. для аудио вх. и RS LINK, 6 пол. для выходов УМ |
| Параметрический эквалайзер | 20 Гц - 20 кГц, ±15 дБ, Q: 0.267 - 69.249 |
| Фильтр ВЧ/НЧ | 20 Гц - 20 кГц, 6 дБ/окт., 12 дБ/окт. |
| Подавление шумов | ВЧ: 6-20 кГц, ±15 дБ; НЧ: 20 - 500 Гц, ±15 дБ |
| Всепроходный фильтр (только выход усилителя) | 20 Гц - 20 кГц |
| Рупорный эквалайзер (только выход усилителя) | 20 кГц, от 0 до +18 дБ (с шагом 0,5 дБ) |
| Компрессор | -20 до 0 дБ (шаг 1 дБ) |
| Задержка | 0 - 2730 мсек (шаг 0.021 сек), на каждом канале усилителя |
| ANC (контроль окружающего шума) | + |
| Линии громкоговорителей | |
| Количество выходов | 8 шт., 100 В / 5 А |
| Разъем | 4 х 6 pins клеммная колодка |
| Система обнаружения отказа в линиях громкоговорителей | короткое замыкание, обрыв, замыкание на землю |
| Усилители мощности | |
| Максимальное количество усилителей | 3 х VX-030DA (2 осн. + 1 резерв) |
| Заводская установка | 2 х VX-030DA (1 осн. + 1 резерв) |
| Разъемы | 3 х DA CONTROL LINK, 3 х DA OUTPUT LINK |
| Входы / выходы | 1 вх., 1 вых., 100 В / 5 А |
| Каскадирование | |
| Входы/выходы | 1 вх., 1 вых., 100 В / 5 А |
| Разъем | съемная клеммная колодка (2х2 pins) |
| Электропитание | |
| Напряжение | AC 220-230 В |
| Потребляемая мощность | ≤ 1100 Вт |
| Макс. ток от АКБ | 25 А |
| Выходная мощность постоянного тока | 1 x 31 В (19-33 В) макс 30 А, 1 x 24 В (16-25 В) макс. 0.3 А |
| Способ зарядки | капельная, с температурной компенсацией |
| Выходное напряжение зарядки | 27.3 В ± 0.3 В |
| Применимая батарея | Panasonic LC-X1265PG / APG (65 Ач) |
| Физические характеристики | |
| Материал корпуса | сталь |
| Габариты | 550х700х200 мм |
| Вес | 33.1 кг |
| Монтаж | настенный |
| Условия эксплуатации | |
| Температурный диапазон эксплуатации | -5°C...+45°C |
| Относительная влажность | ≤ 90% без конденсации |
| Комбинированная система оповещения | 1 шт. |
| Съемная клеммная колодка (9 pins) | 8 шт. |
| Съемная клеммная колодка (6 pins, 3.81 мм) | 2 шт. |
| Съемная клеммная колодка (5 pins) | 1 шт. |
| Съемная клеммная колодка (6 pins, 5.0 мм) | 4 шт. |
| Съемная клеммная колодка (12 pins) | 1 шт. |
| Съемная клеммная колодка (4 pins, 3.81 мм) | 1 шт. |
| CD (конфигуратор) | 1 шт. |
| Аккумуляторный кабель 80 мм | 1 шт. |
| Соединительный кабель PA (16 pin) | 1 шт. |
| Выходной кабель PA (2 pin) | 1 шт. |
| Предохранитель постоянного тока (30 A) | 1 шт. |
| Двойная липучка 1 м | 2 шт. |
| Крышка полюса аккумулятора | 4 шт. |
| Ключ | 2 шт. |
