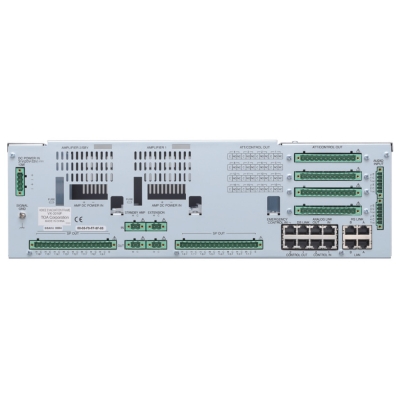

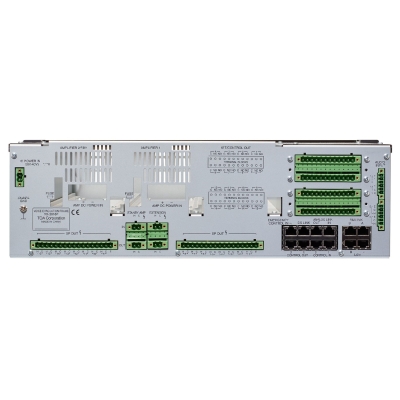

VX-3016F TOA Контроллер системы оповещения на 16 зон

Контроллер системы оповещения на 16 зон
Производитель: TOA

Купить VX-3016F TOA по выгодным ценам в магазине СЕКТОР СБ:

Розница:По запросу
Опт:По запросу
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание VX-3016F TOA:

TOA VX-3016F – контроллер (рама) системы оповещения VX-3000, основной функцией которого является управление трансляцией в соответствии с установленной системой приоритетов. Он предусматривает возможность размещения до 2 модулей УМ различной мощности, 1 из которых может использоваться в качестве резервного. Усиленный сигнал выводится на 16 зон 100 В громкоговорителей. Для каждого из входных / выходных каналов предусмотрены функции DSP (фильтры, эквалайзер, компрессор, задержка и др.), позволяющие задать индивидуальные акустические настройки. Также блок предусматривает возможность последовательного подключения до 8 удаленных микрофонных консолей (2хRJ45), размещенных на удалении до 1200 м, и до 4 источников аналогового аудио сигнала (MIC/LNE), в том числе требующих подачи фантомного питания. Коммутация с системой ОПС выполняется через дискретные входы/выходы, управление внешним оборудованием – через релейные выходы и выходы типа «открытый коллектор». Связь между блоками системы поддерживается по сети Ethernet через основной и резервный порт RJ45, в случае отказа сети - через аналоговые порты. Блок выпускается в металлическом RACK корпусе высотой 3 U и предполагает электропитание электропитание DC 31 В (20 - 33 В) от источников аварийного питания VX-3000DS (72,5А) или VX-3150DS (25А).

Основные особенности и преимущества:

  • установка до 2-х модулей усилителей мощности, 1 из которых может быть резервным;
  • 16 выходов 100 В для выдачи усиленного сигнала на линии громкоговорителей;
  • подключение до 8 микрофонных консолей (2 порта RJ45), 2 из которых могут быть аварийными;
  • протяженность линии связи с микрофонными консолями до 1200 м;
  • поддержка TCP, UDP, ARP, ICMP, RTP, IGMP, FTP, HTTP;
  • функция цифровой обработки сигнала для соответствующей акустической настройки входных / выходных сигналов;
  • функция автоматического подавления обратной связи;
  • функция VOX для запуска / остановки трансляции по звуковому триггеру
  • функция ANC для контроля уровня сторонних шумов;
  • встроенный таймер для управления трансляцией по времени;
  • 4 балансных аудио входа (MIC/LNE) с функцией подачи фантомного питания;
  • дискретные входы / выходы (16 + 2) для коммутации с оборудованием ОПС;
  • силовые релейные выходы (16) для управления внешним оборудованием;
  • управляющие выходы (8 + 3) типа «открытый коллектор»;
  • резервирование рабочих сетей Ethernet, цифровых линий управления, линий связи микрофонных консолей;
  • система контроля целостности линий громкоговорителей;
  • информативная LED индикация;
  • электропитание DC 31 В (20 - 33 В) от источников аварийного питания VX-3000DS (72,5А) или VX-3150DS (25А);
  • минимальное энергопотребление;
  • металлический RACK корпус высотой 3 U.

Подробное описание

Конструкция и габариты

TOA VX-3016F_Конструкция и габариты

Схема подключения

TOA VX-3016F_Схема подключения

Схема построения системы VX-3000

Схема построения системы TOA VX-3000

<< свернуть

Характеристики

Контроллер системы оповещения на 16 зон TOA VX-3016F
Количество зон 16
Количество мест для установки усилителей 2
Входы / выходы
Аудио входы 4 (Линейные: -20 дБВ / Микр: -60 дБВ, фантомное питание)
RM порты 2 (до 8 микрофонных панелей)
LAN порты 2 (A+B)
Управляющие входы (дискретные) 16 + 2 (пожарные)
Управяющие выходы (открытый коллекто)р 8 + 3 (ЦПУ откл.)
Релейные выходы 16
LAN A, B
Количество портов 2 шт. (LAN A, LAN B)
Сетевой интерфейс 100BASE-TX
Сетевой протокол TCP, UDP, ARP, ICMP, RTP, IGMP, FTP, HTTP
Протокол связующего дерева RSTP
Система передачи звука TOA Packet Audio
Метод аудио кодирования PCM
Частота дискретизации 48 kГц
Количество бит квантования 16 бит
Разъем 2 х RJ45
Кабель витая категория 5 парный кабель (CAT5)
Макс. длина кабеля 100 м
Количество ступеней каскадного подключения до 7
RS Link А, В
Количество соединений 2 (RS LINK A, RS LINK B)
Уровень входного сигнала 0 дБ
Питание макс. 1 A на разъем
Разъем 2 х RJ45
Кабель экранированная витая пара категории 5 (CAT5-STP) или выше
Макс. длина кабеля 1200 м
DS Link
Устройство подключения VX-3000DS или VX-3150DS
Кабель экранированная витая пара категории 5 (CAT5-STP) или выше
Макс. длина кабеля 5 м
Analog Link
Количество разъемов 1 вход, 1 выход
Выходное соединение VX-3004F, VX-3008F, VX-3016F
Разъем 2 х RJ45
Кабель экранированная витая пара категории 5 (CAT5-STP) или выше
Макс. длина кабеля 800 м
Управляющие входы 1, 2
Количество входов 16 входов, сухие контакты
Напряжение DC 24 В
Ток короткого замыкания 2 мA
Система обнаружения отказа (детекция напряжения) короткое замыкание, обрыв
Разъем RJ45
Кабель экранированная витая пара категории 5 (CAT5-STP) или выше
Контрольный вход
Количество входов 2, изолированные
Активация по изменению полярности -24 до +24 В
Разъем RJ45
Кабель витая пара категории 5 (CAT5) или выше
Функция VOX
Пороговая чувствительность -60 ... 0 дБ (шаг 1 дБ )
Гистерезис 0 ... +10 дБ
Время удержания 10 мсек - 10 сек (для лин./мик. входов 1-4)
Контрольные выходы 1, 2
Программируемые выходы 8
Фиксированные выходы 3
Типы выводимых отказов общие отказы, отказ ЦПУ, процессор выключен
Тип выходов сухие контакты, электроконтактный выход
Ток контроля 10 мA
Выдерживаемое напряжение DC 28 В
Разъем RJ45
Кабель экранированная витая пара категории 5 (CAT5-STP) или выше
ATT/Контрольные выходы
Количество выходов 8, сухие контакты, реле контакт (NC, NO, C)
Напряжение контроля 2 мA ... 5 A
Выдерживаемое напряжение 125 В AC, 40 В DC
Разъем съемная клеммная колодка (12 pins)
Аудио входы 1, 2, 3, 4
Количество входов 4
Чувствительность LINE: -20 дБ, MIC: -60 дБ
LINE/MIC/ANC сенсор выбирается программно
Контроль уровня изменение уровня переменным резистором от бесконечности до 0 дБ ( резисторы установлены под фальш панелью рамы)
Входной импеданс 47 кОм, балансные входы
Частотный диапазон 40 Гц - 20 кГц ±1 дБ (на интерфейсе DA, вход 0 дБ)
Искажение ˂ 1% (на интерфейсе DA, выход 0 дБ, 1 kГц)
Отношение сигнал/шум ˃ 60 дБ (на интерфейсе DA, А-взвешенный)
Фантомное питание DC 24 В, устанавливается программно
Разъем съемная клеммная колодка (6 pins)
Цифровой сигнальный процессор (DSP)
Функция подавления обратной связи (FBS) 7 фильтров (aвтоматические)
Эквалайзер 3 полосный для каждого аудио входа и RS LINK (A/B), 6 полосный для каждого выхода усилителя
Параметрический эквалайзер 20 Гц - 20 кГц, ±15 дБ, Q: 0.267 - 69.249
Фильтр ВЧ/НЧ 20 Гц - 20 кГц, 6 дБ/окт., 12 дБ/окт.
Подавление шумов ВЧ: 6-20 кГц, ±15 дБ; НЧ: 20 - 500 Гц, ±15 дБ
Фильтр-пробка (на выходных каналах) 20 Гц - 20 кГц
Компрессор -20 до 0 дБ (шаг 1 дБ)
Задержка 0 - 2730 мсек (шаг 0.021 сек), на каждом канале усилителя
Линии громкоговорителей
Количество выходов 16 шт., 100 В / 5 А
Разъем съемная клеммная колодка (2х17 pins)
Система обнаружения отказа в линиях громкоговорителей короткое замыкание, обрыв, замыкание на землю
Резервный усилитель
Входы / выходы 1 вх., 1 вых., 100 В / 5 А
Разъем съемная клеммная колодка (2х2 pins)
Каскадирование
Входы/выходы 1 вх., 1 вых., 100 В / 5 А
Разъем съемная клеммная колодка (2х2 pins)
Управление
Кнопка управления ошибками 2 (запрос/сброс)
Кнопка тест 1 (тест ламп)
Электропитание
Напряжение DC 31 В (20 - 33 В)
Потребляемая мощность 90 Вт (при 31 В DC)
Физические характеристики
Габариты 482х132.6х345 мм (3 U)
Вес 8.1 кг
Установка в 19" стойку
Условия эксплуатации
Температурный диапазон эксплуатации -5°C...+45°C
Относительная влажность ≤ 90% без конденсации
Комплектация TOA VX-3008F
Крепеж в стойку 2 шт., установлен на блок
Винты 4 шт.
Съемная клеммная колодка (2 pins) 4 шт.
Съемная клеммная колодка (4 pins) 1 шт.
Съемная клеммная колодка (6 pins) 2 шт.
Съемная клеммная колодка (12 pins) 4 шт.
Съемная клеммная колодка (17 pins) 2 шт.
CD (конфигуратор) 1 шт.
Зажимное ферритовое кольцо 2 шт.
