AP-8264 ROXTON Звуковой процессор

Аудиопроцессор ROXTON AP-8264 применяется для воспроизведения сообщений с цифровых ностителей. Как и большинство блоков системы ROXTON 8000, прибор может функционировать как самостоятельно, так и в составе масштабных распределенных систем СОУЭ 4 и 5 типов.

Блок может функционировать в ручном либо автоматическом режиме. В ручном режиме управление производится кнопками на лицевой панели блока, которыми выбирается номер заранее записанного на носитель MP3-файла, после чего запускается его воспроизведение. Звуковой сигнал поступает на аудио вход и в 1 из звуковых каналов RS-485, по которому передается всем терминальным устройствам выбранной группы (1 из 8) и транслируется во всех подключенных к ним линиях громкоговорителей. В автоматическом режиме прибор активируется подачей управляющих сигналов от систем ОПС и ГО ЧС на входные клеммы прибора, чем запускают сообщение в соответствующие зоны (или во все сразу). Остановка трансляции сообщения происходит только после снятия контакта с клеммы. Сигналы дублируются на выходных клеммах и могут быть использованы для активации другого оборудования.

Прослушать текущее сообщение можно с помощью встроенного громкоговорителя, оснащенного регулятором громкости.

Поскольку в системе могут параллельно функционировать до 9 периферийных устройств (консоли RM-8064, блоки управления PS-8208, аудиорпроцессоры AP-8264), каждому из этих устройств присваивается собственный адрес. По умолчанию аудиопроцессору AP-8264 присвоен адрес А8, приоритет которого более высокий чем у консолей (А1-А7), но ниже блока управления PS-8208 (А9), сто позволяет ему при необходимости перехватить управление терминальным устройством даже если оно занято сигналом с консоли.

В AP-8264 предусмотрено двойное резервирование питания - при наличии сети ~220В 50Гц блок питается от нее, при отключении – переходит на резервное питание 24В. В качестве резервного питания может использоваться отдельный блок питания либо аккумуляторные батареи. Для защиты от перегрузок и КЗ предусмотрен предохранитель (10 А). В местах с значительными перепадами напряжения рекомендовано подключение усилителя через блок бесперебойного питания.

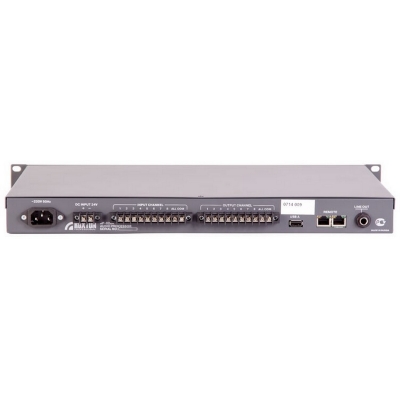

Конструктивно аудиопроцессор AP-8264 выполнен в виде моноблока высотой 1U, предназначенного для установки в шкаф или стойку 19”.
