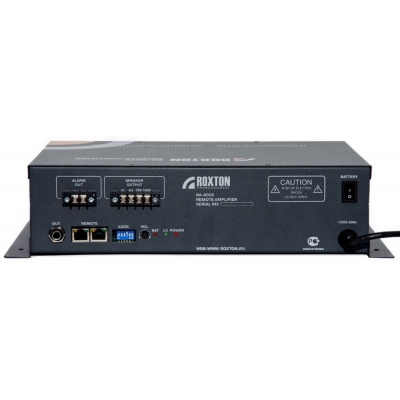

Терминальный усилитель ROXTON RA-8050 мощностью 50 Вт на одну зону оповещения применяется преимущественно в качестве периферийного усилителя при создании распределенной системы оповещения на базе оборудования ROXTON 8000. Однако не менее успешно блок может использоваться и самостоятельно для организации однозонной системы мощностью до 50 Вт.
В составе распределенной системы ROXTON 8000 блок работает под управлением аудиопроцессора AP-8264, процессора PS-8208 и микрофонной панели RM-8064. Управление и контроль производится через встроенный микропроцессор по протоколу RS-485, за счет чего оборудование может располагаться на значительном расстоянии друг от друга. Информация поступает на блок по трем звуковым каналам, после чего воспроизводится в соответствии с установленными в системе приоритетами. Максимально в системе может быть 64 таких блока, расширяя таким образом количество зон до 512. При этом каждому из них присваивается отдельный адрес. При этом в системе обязательно должен присутствовать усилитель RA-8236, которому присвоен адрес 01.
Для подключения источников сигналов в блоке предусмотрен линейный выход, к которому подключаются музыкальные или другие источники сигналов с линейным уровнем, например проигрыватели CD/MP3, тюнеры, источники сообщений и т.д. Это особенно актуально при создании на базе RA-8050 независимой системы оповещения.
Линия громкоговорителей подключается к соответствующим клеммам усилителя в следующих вариантах:
- трансляционная линия 100 В
- трансляционная линия 70 В
- низкоомное подключение 4 Ом
Это делает усилитель RA-8050 практически универсальным, поскольку предполагает возможность его работы как с трансформаторными громкоговорителями, так и с низкоомными. При этом не стоит забывать, что подключать к усилителю высоковольтные и низкоомные линии одновременно запрещено.
Блок ведет постоянный контроль линии громкоговорителей на обрыв и КЗ. Опрос происходит с интервалом в 10 часов, после чего полученные данные сравниваются с установленными ранее. При отклонениях блок выдает сигнал аварии во внешние цепи. Однако данная функция блока реализуется исключительно при подключении линии 100 В.
Встроенные светодиодные индикаторы сигнализируют о наличии питания, аварии блока контроля линий и о неисправности встроенной батареи.
В RA-8050 предусмотрено двойное резервирование питания - при наличии сети ~220В 50Гц блок питается от нее, при отключении – переходит на питание от АКБ 12В 7 А/ч. Встроенное зарядное устройство автоматически заряжает АКБ при наличии питающей сети.
За счет универсального решения корпуса блок может устанавливаться как на стену, так и в шкаф/стойку 19’.
Выходная мощность / напряжение | 50 Вт / 100 В |
Частотный диапазон | 100Гц- 18 кГц |
Выходной сигнал | 100 В |
Сигнал/Шум | 105дБ |
Уровень на универсальном линейном входе/выходе | 750мВ/10кОм |
Количество контролируемых линий напряжением не более 100 В | 1 |
Параметры реле | 100-250В/5А |
Максимальный/минимальный контролируемый импеданс линии | 1600 Ом / 10 Ом |
Величина отклонения для регистрации неисправности линии | 25% |
Максимальное количество терминалов ROXTON RA-8050 | до 64 |
Максимальное количество управляющих систем типа ROXTON RM-8064 и/или ROXTON PS-8208 | 9 |
Интерфейс связи (устройств) | RS-485 |
Число звуковых каналов | 3 |
Напряжение питания основное/резервное | ~220В / 12B |
Параметры батареи | 7.5 Ач/12В |
Ток заряда батареи | 0.75 А |
Потребляемая мощность в рабочем/дежурном режиме | 72 Вт/ 4 Вт |
Габаритные размеры | 313*219*89 мм |
Вес | 7 кг |
