RM-8064 ROXTON Микрофонная консоль

Микрофонная консоль RM-8064 применяется в составе оборудования системы ROXTON 8000 для организации удаленного управления терминальными устройствами (многофункциональными усилителями RA-8236) и их группами. Одинаково эффективно функционирует как в небольших локальных, так и в масштабных распределенных системах трансляции и оповещения.

В составе распределенных систем ROXTON 8000 панель работает под управлением процессора PS-8208 и выполняет следующие функции:

- управление усилителями RA-8236 (максимум 64);

- выбор любых зон или их комбинаций из 512 возможных (при подключении 64-х блоков RA-8236);

- выбор любых групп усилителей;

- передача сообщений в выбранные зоны через встроенный микрофон;

- трансляция в выбранные зоны сигналов подключенного к RM-8064 музыкального источника;

- автоматический выбор звукового канала для трансляции сообщений;

- управление приоритетами системы.

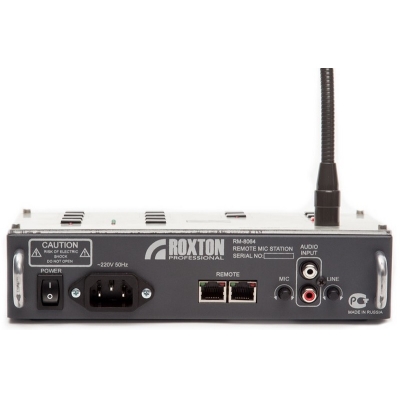

Для подключения источников сигналов в блоке предусмотрено 2 аудио входа с регулятором уровня сигнала, к которым подключаются проигрыватели CD/MP3, тюнеры, магнитофоны и т.д. Встроенный микрофон на гибком держателе активируется кнопкой TALK. Настроить уровень выходного сигнала микрофона можно соответствующим регулятором (на задней панели).

Консоль позволяет выбирать зоны и их комбинации для передачи в них сигналов на любом из подключенных усилителей RA-8236 (до 64). Также можно выбирать и оповещать одновременно группы RA-8236 (до 8) либо все зоны всех подключенных устройств.

Поскольку в системе могут параллельно функционировать до 8 консолей RM-8064, каждой из них присваивается собственный адрес, который соответствует ее приоритету – от А1 (низший приоритет) до А8 (высший приоритет). При этом консоль с высшим приоритетом может перехватить управление периферийными устройствами даже если они заняты сигналами с других, менее приоритетных устройств.

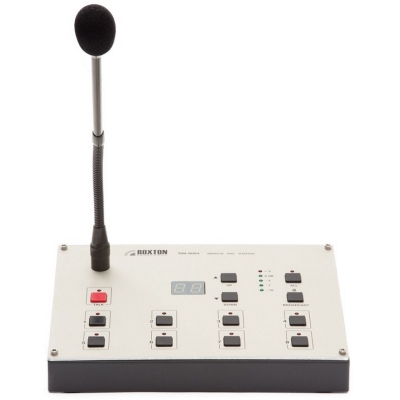

Для информативности на лицевой панели RM-8064 предусмотрены следующие индикаторы:

- индикатор включения микрофона;

- индикаторы включения/отключения каналов оповещения;

- двухразрядный семисегментный индикатор номера управляемого терминала;

- индикаторы уровня выходного сигнала;

- индикатор состояния режима работы консоли.

Питание RM-8064 происходит от сети ~220В 50Гц. При необходимости его можно отключить соответствующей кнопкой.
