ППК-Е СИГМА Прибор приемно-контрольный охранно-пожарный и управления

Прибор приемно-контрольный охранно-пожарный и управления
Производитель: СИГМА

Купить ППК-Е СИГМА по выгодным ценам в магазине СЕКТОР СБ:

Розница:7 800 руб.
Опт:7 800 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание ППК-Е СИГМА:

ППК-Е является основным узлом адресной системы безопасности "Рубикон", на базе которой строятся различные системы охранно-пожарной сигнализации, пожаротушения и СКУД небольших масштабов. Среди потенциальных объектов контроля могут быть частные апартаменты, торгово-развлекательные центры, офисные учреждения и др. Устройство обладает широкими функциональными возможностями по обеспечению безопасности:

  • Гибкость и масштабируемость системы обеспечены благодаря реализации 1 адресного шлейфа кольцевого типа или 2 адресных шлейфов радиального типа.
  • В качестве технических средств контроля могут выступать адресно-аналоговые дымовые пожарные извещатели А2ДПИ, тепловые извещатели АТИ исп.08, ручные ИР-П, ИР-Пуск, охранные АОПИ, ИРС, АМК, а также оповещатели адресного типа ОСЗ; кроме того, исполнительные модули ИСМ22, ИСМ220, расширители АР5, АР1, модули пожаротушения МПТ-10, изоляторы КЗ и др.
  • До 255 адресных устройств для кольцевого шлейфа, а для 2 радиальных - суммарно до 510.
  • Наращивание числа адресных устройств возможно при объединении до 4 расширителей КА2, каждый из которых может обслуживать до 510 устройств; таким образом, общее число адресных единиц в максимальной конфигурации может достигать до 1600.
  • Автоопределение подключенных адресных устройств.
  • Общая длина кольцевого шлейфа может достигать до 3 км.
  • Всевозможные тактики охраны, включая функцию передачи сигнала "Пожар" по срабатыванию 2 извещателей в шлейфе.
  • Повышенная надежность работы в круглосуточном режиме.
  • Низкое число ложных срабатываний.
  • Различные режимы управления постановкой и снятием охраны - автоматически по расписанию, удаленным оператором и пользователями вручную и т. д.
  • Передача тревожных извещений на дистанционный пульт наблюдения с помощью релейного выхода, работающего в режиме НО и НЗ; управление другими системами и механизмами - вентиляцией, дымоудалением, освещением, аварийным оповещением и др.
  • Управление оповещателями с помощью 2 токовых выходов.
  • Обеспечение управления 1 двусторонней точкой доступа с контролем входа/выхода.
  • 1 вход для считывателя бесконтактных электронных карт с выходным интерфейсом Wiegand26, контактных считывателей Touch Memory.
  • Хранение в памяти блока до 5000 идентификаторов пользователей.
  • 1 вход для кнопки выхода.
  • 1 вход для магнитоконтактного извещателя, контролирующего открытое состояние двери.
  • Возможность установки времени работы реле управления замком и допустимого времени, в течение которого дверь может находиться в открытом состоянии.
  • Расширение функционала за счет подключения сетевых контроллеров и пультов управления по шине RS-485 при максимальной дальности до 1200 м; увеличение дальности связи осуществляется за счет применения линейного ретранслятора БРЛ-03.
  • Журнал позволяет хранить подробный лог на 2000 событий во встроенной энергонезависимой памяти.
  • 1 слот для карты памяти формата microSD до 16 Гб с файловой системой FAT16/32; позволяет выполнять импорт/экспорт микропрограммы и конфигурации.
  • Интеграция с другими подсистемами - СКУД, пожаротушение и др. - для оперативного реагирования при пожаре и эвакуации людей.
  • Разграничение прав доступа пользователей и операторов к управлению и изменению конфигурации.
  • Блок осуществляет непрерывный контроль целостности адресной линии и наличия электропитания и оперативно уведомляет о возникших неполадках.
  • Выдача сообщений на принтер или GSM-модем по интерфейсу RS-232.
  • Простая настройка и конфигурация ППК при подключении ПК через RS-232 (макс. длина до 15 м) или Fast Ethernet.
  • Простая интеграция в компьютерную сеть предприятия благодаря интерфейсу Ethernet (10/100BaseT), осуществляя обмен данными между устройствами по протоколам TCP и UDP, что позволяет обеспечить резервирование каналов связи с автоматическим переключением между ними.

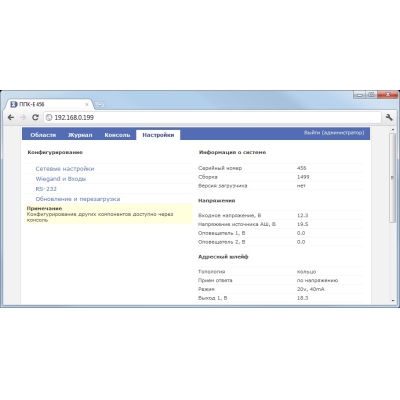

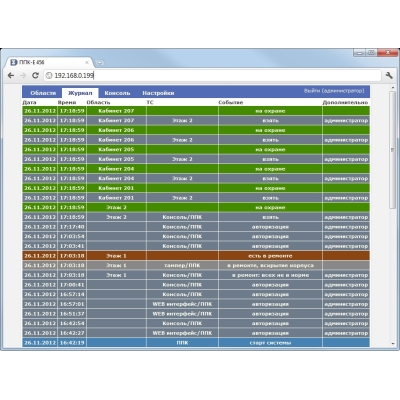

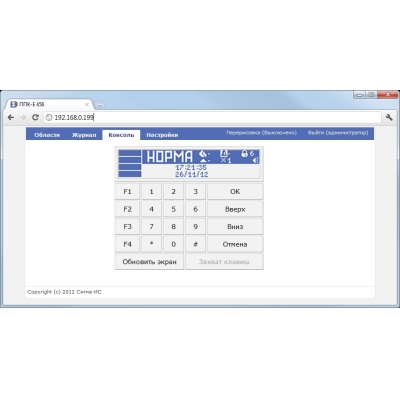

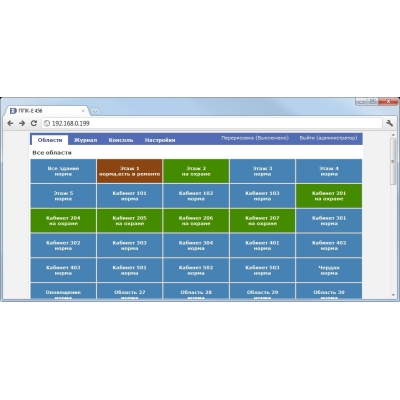

  • Управлением через Web-интерфейс из любого интернет-браузера.
  • ПО "RM-3" для удаленной настройки и мониторинга.
  • Основное питание - 12/24 В DС.
  • Инсталляция внутри помещений при температуре +5...+55 °С.
  • Малогабаритный облегченный корпус из ABS-пластика со степенью влагозащиты оболочки IP20.
  • Оборудование сертифицировано и имеет всю необходимую разрешительную документацию.

Подробное описание

Структурная схема АСБ "Рубикон"

Структурная схема АСБ "Рубикон"

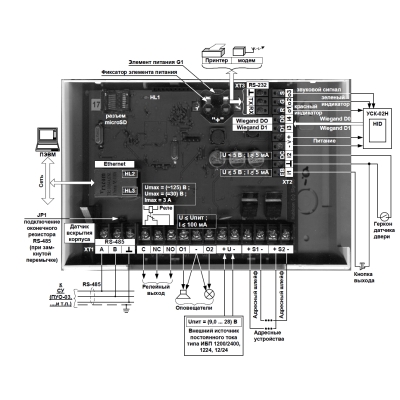

Схема подключения ППК-Е Рубикон

Схема подключения ППК-Е Рубикон

Схема подключения адресных извещателей к ППК-Е Рубикон

Схема подключения адресных извещателей к ППК-Е Рубикон

<< свернуть

Характеристики

Прибор приемно-контрольный охранно-пожарный и управления ППК-Е Рубикон
Количество шлейфов сигнализации (ШС) 1 кольцевой/2 радиальных
Максимальное количество адресных устройств:
- в кольцевом шлейфе 255
- в радиальном шлейфе 510
Длина адресной кольцевой линии до 3000 м
Максимальный потребляемый ток устройств адресного шлейфа (оба луча в режиме оповещения) 140 мА
Максимальный потребляемый ток устройств адресного шлейфа (каждого луча или кольца в целом):
- в дежурном режиме (20 В, 40 мА) 30 мА
- в дежурном режиме (20 В, 100 мА) 80 мА
- в режиме "Тревога" 80 мА
Количество токовых выходов 2
Напряжение токового выхода при поступлении сигнала "Тревога" 9...28 В DC
Ток ограничения токового выхода 100 мА
Количество релейных выходов 1
Тип контактов переключающий
Параметры релейного выхода:
- максимальное коммутируемое напряжение 125 B AC; 30 В DC
- максимальный коммутируемый ток 3 А
Тип применяемых Proximity-карт HID/EM-Marin
Дальность считывания карт не менее 50 мм
Интерфейс связи с сетевыми устройствами RS-485
Максимальная протяженность линии связи RS-485 до 1200 м (без ретрансляторов)
Скорость обмена данными 9600/19200 бод
Общее количество устройств на линии RS-485 не более 31
Общее количество расширителей КА2 на линии RS-485 не более 4
Интерфейс связи с принтером/модемом RS-232
Максимальная протяженность линии связи RS-232 15 м
Интерфейс связи с ПК RS-232, Fast Ethernet
Протокол связи по Ethernet TCP/IP
Возможность подключения выносного считывателя есть
Интерфейс считывателя Wiegand
Информационная емкость до 1600
Количество областей 128
Количество идентификаторов пользователей 5000
Размер встроенного энергонезависимого журнала 2000 событий
Формат поддерживаемых карт памяти microSD
Файловая система карты памяти FAT16/32
Емкость карты памяти от 16 Мб до 16 Гб
Степень защиты IP20
Напряжение питания 9...28 В DC
Ток потребления:
- в дежурном режиме при 255 адресных устройствах не более 220 мА
- в режиме "Тревога" (сработка оповещателей) не более 900 мА
Рабочая температура +5...+55 °С
Габариты 165x110x32 мм
Масса без АКБ 0,35 кг
Материал корпуса пластик
Средний срок службы не менее 10 лет
