ППК-Т Рубикон СИГМА Прибор приемно-контрольный охранно-пожарный и управления
Розничная цена:23 000 ₽/шт.
Оптовая цена:23 000 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
ППК-Т является основным узлом адресной системы безопасности "Рубикон", на базе которой строятся различные системы охранно-пожарной сигнализации, пожаротушения и СКУД крупных масштабов с обширной сетью технических средств и большим количеством пользователей. Среди потенциальных объектов контроля могут быть частные апартаменты, торгово-развлекательные центры, офисные учреждения и др. Устройство обладает широкими функциональными возможностями по обеспечению безопасности:
- Отсутствуют встроенные адресные ШС; общая информационная емкость системы может достигать 32768 адресных устройств при объединении до 127 контроллеров КА2 исп.08 по шине RS-485.
- В качестве технических средств контроля могут выступать адресно-аналоговые дымовые пожарные извещатели А2ДПИ, тепловые извещатели АТИ исп.08, ручные ИР-П, ИР-Пуск, охранные АОПИ, ИРС, АМК, а также оповещатели адресного типа ОСЗ; кроме того, исполнительные модули ИСМ22, ИСМ220, расширители АР5, АР1, модули пожаротушения МПТ-10, изоляторы КЗ и др.
- Наращивание числа адресных устройств возможно при объединении до 127 расширителей КА2, каждый из которых может обслуживать до 510 устройств; таким образом, общее число адресных единиц в максимальной конфигурации может достигать до 65535.
- Автоопределение подключенных адресных устройств.
- Повышенная надежность работы в круглосуточном режиме.
- Низкое число ложных срабатываний.
- Различные режимы управления постановкой и снятием охраны - автоматически по расписанию, удаленным оператором и пользователями вручную и т. д.
- Хранение в памяти блока до 65534 идентификаторов пользователей.
- Расширение функционала за счет подключения других сетевых контроллеров (до 127) по шине RS-485, среди которых могут быть: КА2, БИС-Р, ПУО-03Р, КД2, ТИ, СК-01 исп.3, БИС-01, ППД-01, СКИУ-01(02), СКШС-01(02,04), ПУО-02 исп.3, ПУО-03АВ, СКУП-01, ППО-01, СКЛБ-01, ИБП-1224, ИБП-1200(2400).
- Журнал позволяет хранить подробный лог на 200000 событий во встроенной энергонезависимой памяти.
- 1 слот для карты памяти формата microSD неограниченной емкости с файловой системой FAT16/32; позволяет выполнять импорт/экспорт микропрограммы и конфигурации.
- Интеграция с другими подсистемами - СКУД, пожаротушение и др. - для оперативного реагирования при пожаре и эвакуации людей.
- Разграничение прав доступа пользователей и операторов к управлению и изменению конфигурации.
- Блок осуществляет непрерывный контроль целостности адресной линии и наличия электропитания и оперативно уведомляет о возникших неполадках.
- Выдача сообщений на принтер или GSM-модем по интерфейсу RS-232.

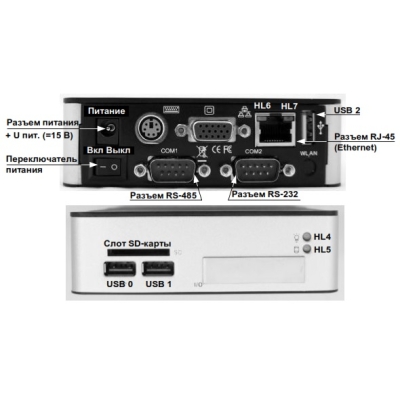

- 3 порта USB 2.0 для подключения внешних цифровых FLASH-накопителей.
- Простая настройка и конфигурация ППК при подключении ПК с предустановленным ПО верхнего уровня "RM-3" через интерфейс Fast Ethernet или RS-485 при использовании конвертеров "RS-485 - RS-232" или "RS-485 - USB".
- Простая интеграция в компьютерную сеть предприятия благодаря интерфейсу Ethernet (10/100BaseT), осуществляя обмен данными между устройствами по протоколам TCP и UDP, что позволяет обеспечить резервирование каналов связи с автоматическим переключением между ними.
- Управление через Web-интерфейс из любого интернет-браузера.

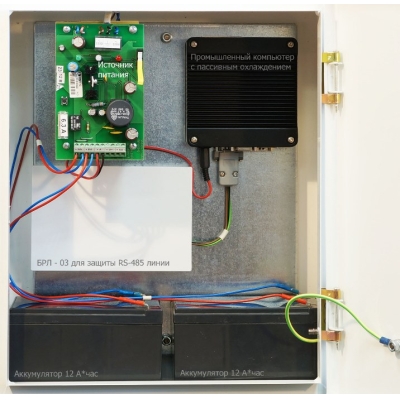

- Конструктивно состоит из металлического корпуса, в котором размещены процессорный модуль, блок ретранслятора линейный БРЛ-03 и модуль питания ИБП-12.
- ПО "RM-3" для удаленной настройки и мониторинга.
- Основное питание - 220 В AС; блок оснащен встроенным блоком питания 12 В DС/1.5 А; поддержка резервного источника 12 В DС (например, аккумуляторной батареи 17 А*ч max., для которой предусмотрен специальный отсек).
- Инсталляция внутри помещений при температуре +5...+50 °С.
- Вандалоустойчивый металлический корпус со степенью влагозащиты оболочки IP20.
- Оборудование сертифицировано и имеет всю необходимую разрешительную документацию.
Подробное описание
Структурная схема АСБ "Рубикон"

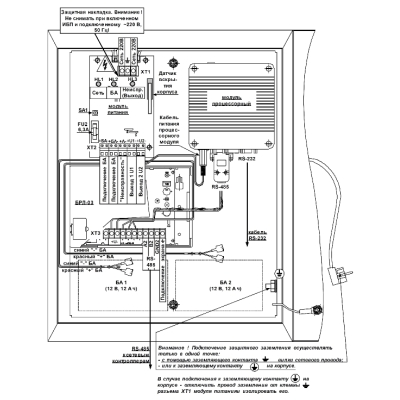

Схема подключения ППК-Т Рубикон

| Интерфейс связи с сетевыми устройствами |
RS-485 |
| Максимальная протяженность линии связи RS-485 |
до 1200 м (без ретрансляторов) |
| Общее количество устройств на шине RS-485 |
не более 127 |
| Общее количество устройств КА2 на шине RS-485 |
не более 127 |
| Скорость обмена данными |
9600/19200 бод |
| Интерфейс связи с ПК |
Fast Ethernet, RS-485 |
| Протокол связи по Ethernet |
TCP, UDP, HTTP |
| Интерфейс связи с принтером или модемом |
RS-232 |
| Максимальная протяженность линии связи RS-232 |
15 м |
| Количество USB-портов |
3 |
| Версия USB-интерфейса |
2.0 |
| Информационная емкость |
до 65535 |
| Количество областей |
2048 |
| Количество идентификаторов пользователей |
65534 |
| Размер встроенного энергонезависимого журнала |
200000 событий |
| Формат поддерживаемых карт памяти |
microSD |
| Файловая система карты памяти |
FAT16/32 |
| Емкость карты памяти |
не ограничена |
| Возможность подключения резервного источника питания |
АКБ 12 В DC |
| Максимальная емкость АКБ |
17 А*ч |
| Максимальный ток заряда аккумуляторной батареи |
0,5 А |
| Номинальное напряжение аккумуляторной батареи |
12 В DC |
| Рабочий ток выхода модуля питания |
не более 1,5 А |
| Время технической готовности |
не более 100 с |
| Степень защиты |
IP20 |
| Напряжение питания |
187...242 В АC |
| Потребляемая мощность при максимальной нагрузке |
не более 60 Вт |
| Рабочая температура |
+5...+50 °С |

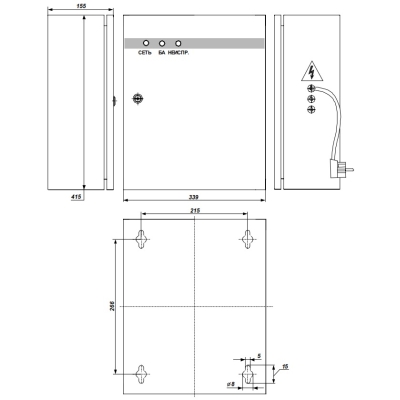

| Габариты |
330x370x100 мм |
| Масса без АКБ |
6,5 кг |
| Материал корпуса |
металл |
| Средний срок службы |
не менее 10 лет |
Дополнительно

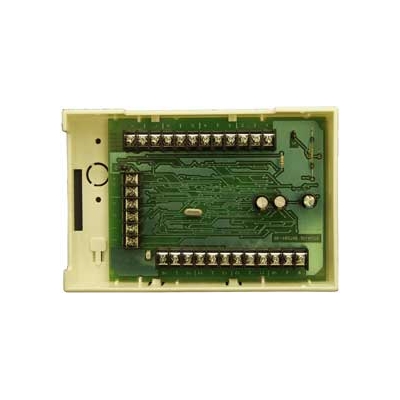

16 охранных ШС (только НЗ), RS-485, тампер, IP20, 12/24 В DС, 40 мА, -10...+50 °С, 165x110x32 мм, 0.27 кг, пластиковый корпус.
