ЦПИУ «Орион» исп.1024 Болид Центральный пульт управления и индикации ИСО «Орион».

ЦПИУ «Орион» исп.1024 Центральный пульт управления и индикации ИСО «Орион».
Центральный пульт управления и индикации ИСО «Орион». ЦПИУ «Орион» исп.1024
Артикул: sb27901
Производитель: Болид
Розничная цена:560 562 ₽/шт.
Оптовая цена:560 562 ₽/шт.

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)

Задайте вопросы менеджеру:

Москва: +7 (495) 134-29-44

СПб: +7 (812) 213-07-12

ЦПИУ «Орион» исп.1024 применяется как главное контрольное и управляющее устройство интегрированной системы охраны «Орион». Поддерживает до тысячи двадцати четырех (1024) устройств входящих в систему и подключенных по RS-232/RS-485, что дает возможность реализовать следующий перечень функций на больших объектах:

  1. Прибора приемно-контрольного охранно-пожарного, построенного по блочно-модульному приципу;
  2. Управление оповещателями (акустическими и световыми, в том числе речевое извещение);
  3. Управление автоматическим тушением пожара различными средствами - водой, порошком, газом и аэрозолем.
  4. Управление автоматическим дымоудалением и противопожарной вентиляцией;
  5. Управление и контроль за иными приборами входящими в состав конкретной конфигурации ИСО «Орион».

Также возможно подключение дополнительных модулей к ЦПИУ, что дает возможность расширения выполняемых задач.

Передача данных внутри системы ведется по интерфейсам RS-232/RS-485, Ethernet.

Количество контролируемых элементов, коими являются адресные извещатели, сигнальные шлейфы, а также выходы - 35 000 штук.

В качестве контрольного устройства, центральный пульт обеспечивает прием данных от пультов С2000М о состоянии контролируемых элементов, а также иных подключенных приборов.

Предусмотрена световая индикация на лицевой панели устройства об основных тревожных событиях: «Тревога», «Пожар», «Остановка», «Неисправность», «Пуск», «Отключён». К ней в пару предназначен звуковой зуммер из встроенного динамика.

Для наглядной информативности прибор оснащен ЖК-дисплеем с диагональню 15 дюймов. На него по запросу выводятся данные о событиях и состояниях всех устройств, блоков и модулей входящих в состав системы.

Через встроенный дружелюбный интерфейс управления можно проводить все необходимые настройки по управлению режимами работы охранно-пожарной системы непосредственно с ЦПИУ «Орион» исп.1024.

Все фиксируемые события надежно записываются в энергонезависимый журнал (емкость - 1 млн) и могут быть воспроизведены по запросу оператора системы. Также он может включать вручную удаленно через пульт любое исполнительное устройство системы.

Реализовано управление выходами противопожарной защиты и дымоудаления в зависимости от данных на входах, даже если они контролируется по разным ЛС.

Возможна передача тревожных сигналов между линиями связи, находящихся под контролем у разных пультов С2000М с соответствующей индикацией на блоках С2000-ПТ и Поток-БКИ.

Подробное описание

Схема подключения ЦПИУ Орион при эксплуатации

Схема подключения пульта С2000М к ЦПИУ Орион по RS-232 (используется порт COM3, работающий в режиме RS-232)


Универсальные порты RS-485/RS-232 4
Длина линии связи RS-485 до 3000 м
Длина линии связи RS-232 до 20 м
Количество подключаемых устройств по RS-485/RS-232 до 1024
Количество контролируемых элементов (ШС, адресных извещателей, выходов) до 35 000
Количество контролируемых зон (разделов) и групп зон до 9 999
Количество событий, хранящихся в энергонезависимом журнале событий 1 000 000
Количество пользователей 5 000
Резистивный сенсорный дисплей с характеристиками:
- диагональ экрана 15 дюймов
- разрешение экрана 1024х768 пикселей
- соотношение сторон 4 х 3
- яркость 300 кд/м2
- контрастность 1500
- LED подсветка Есть
- углы обзора 170 градусов по вертикали и горизонтали
Основной источник питания 150-250 V AC и частотой 50 Гц
Резервный источник питания 2 шт. АКБ 12 В, 40А*ч
Степень защиты корпуса IP40

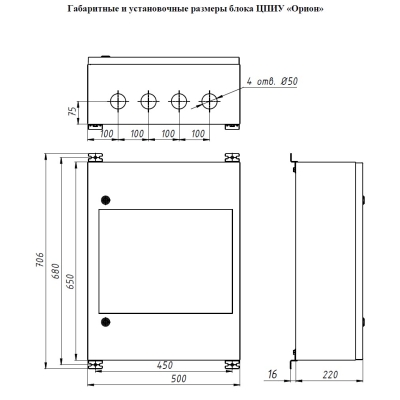

Габаритные размеры 650х500х220 мм
Масса вместе с АКБ 55 кг
