Построение систем автоматического пожаротушения на базе обрудования Болид

На сегодняшний день системы пожаротушения стали неотъемлемым атрибутом практически каждой системы противопожарной защиты. Они позволяют выявить возгорание в начальной стадии и оперативно локализировать пожар, предотвратив его дальнейшее распространение. Такие системы представляют собой сложный механизм и должны выполняться исключительно квалифицированными специалистами с учетом действующей нормативной документации. Это касается всех этапов реализации системы – начиная от проектирования и заканчивая монтажом и эксплуатацией. Правильно подобранная и разработанная система автоматического пожаротушения в случае возникновения возгорания минимизирует материальные потери и значительно снижает вероятность человеческих жертв.

Также важным этапом в разработке систем пожаротушения является подбор оборудования. Сейчас на рынке довольно много производителей и определиться весьма непросто. Какого из них выбрать – дело вкуса и бюджета, однако следует помнить, что все применяемые элементы должны обязательно иметь соответствующие сертификаты.

Наиболее распространенными на российском рынке являются системы, построенные на базе оборудования Болид. Это объясняется широкими возможностями оборудования при довольно небольшой цене. Также преимуществом данного оборудования стала возможность создания централизованных систем пожаротушения на несколько зон с управлением по месту и/или дистанционно. Все основные элементы системы объединяются интерфейсом RS-485, за счет чего могут располагаться на значительном расстоянии друг от друга. Эта особенность наиболее актуальна на крупных или же территориально распределенных объектах, системами которых необходимо управлять из одного пожарного поста. Еще один весомый плюс оборудования Болид – это возможность организации общего наблюдения и управления  всеми системами здания, которое реализуется с применением минимального количества оборудования. Далее в этой статье мы разберем схемы построения и принципы работы различных видов систем пожаротушения, реализованных на оборудовании компании Болид.

Построение систем порошкового пожаротушения на базе оборудования Болид

Установки порошкового тушения являются наиболее распространенными за счет своей простоты и относительно низкой стоимости, а также меньшего времени, необходимого для восстановления системы после сработки. При этом такие системы могут применяться для целого ряда возгораний, для которых использование других типов тушения невозможно или неэффективно (например, тушение высоковольтных установок). Также среди достоинств порошкового пожаротушения стоит отметить отсутствие необходимости в герметизации защищаемого помещения, что является обязательным условием для тушения газом и аэрозолем. Однако такие системы имеют и определенные недостатки, главным из которых является опасность для здоровья и жизни людей. А потому начало процесса тушения должно производиться исключительно после того как весь персонал покинет защищаемое помещение. Еще один значительный минус тушения порошковыми смесями – их химическая активность. Поэтому сразу после процесса тушения необходимо убрать порошок со всех поверхностей для избежания нежелательных химических реакций, которые приводят к порче находящегося в помещении имущества. Также за счет физических свойств порошка его применение в установках с централизованной подачей огнетушащего вещества ограничено, поскольку его перекачка по трубопроводам значительно сложнее, нежели воды, газа или аэрозоля.

Для реализации систем порошкового пожаротушения компания Болид выпускает специальный прибор управления пожаротушением С2000-АСПТ. В случае организации автономной системы прибор работает самостоятельно - анализирует сигналы от подключенных к нему извещателей и принимает решение о пуске тушения. Если же прибор применяется в централизованных системах с несколькими отдельными зонами – управление может осуществляться как по месту, а помощью С2000-АСПТ, так и удаленно сетевым контроллером С2000М. Далее более подробно остановимся на особенностях и принципе работы каждой из систем.

Автономная система порошкового пожаротушения на базе оборудования Болид

Автономная система порошкового пожаротушения строится с применением прибора С2000М, который может располагаться непосредственно в защищаемом помещении или же извне. К прибору подключается до 3-х шлейфов пожарной сигнализации, которые отвечают за детекцию первых признаков начинающегося возгорания и передачу сигнала на прибор С2000М. Также снаружи помещения устанавливается специальная кнопка, предназначенная для запуска системы в ручном режиме, и считыватель. Также внутри и снаружи защищаемого помещения располагаются звуковые оповещатели и световые табло («Порошок не входи» и «Автоматика выключена» - снаружи, «Порошок выходи» - внутри помещения).

При получении извещения «пожар» от извещателей или же сигнала от кнопки ручного пуска, С2000-АСПТ производит включение световых и звуковых оповещателей, расположенных перед входом и выходом из защищаемого помещения, после чего начинает отсчет времени задержки пуска. Время задержки устанавливается программно и дает возможность персоналу покинуть помещение, а также в случае необходимости произвести отмену запуска тушения отключением автоматического режима с подключенного к С2000-АСПТ считывателя. Блокирование пуска тушения производится датчиком блокировки двери в случае входа/выхода из помещения. Если же блокировка или отмена запуска не будет произведена за время задержки пуска, С2000-АСПТ отдает сигнал на контрольно-пусковой блок С2000-КПБ, который активирует модули пожаротушения, после чего происходит подача огнетушащего порошка в горящее помещение. Управление С2000-КПБ производится по интерфейсу RS-485.

Централизованная система порошкового пожаротушения на базе оборудования Болид

Централизованная система порошкового пожаротушения, по сути, представляет собой несколько автономных систем, объединенных между собой и с прочими приборами системы интерфейсом RS-485. Такая система реализуется в случаях, когда необходимо иметь возможность наблюдения и управления несколькими отдельными зонами пожаротушения с одного места, например пожарного поста или помещения диспетчерской. Удаленный контроль и управление всеми зонами системы производится сетевым контроллером С2000М. Также в системе может быть и блок индикации и управления С2000-ПТ, который увеличивает информативность системы и обеспечивает удаленное управление 10 разделами пожаротушения. Местный контроль за состоянием каждой зоны ведет установленный в ней прибор С2000-АСПТ. Следовательно, в централизованной системе пожаротушения реализуется 2 уровня управления - управление по месту прибором С2000-АСПТ  и удаленное управление сетевым контроллером С2000М. В этом случае даже при возникновении проблем со связью по RS-485 запуск тушения будет выполнен прибором С2000-АСПТ без участия сетевого контроллера. В остальном оборудование и принцип работы каждой из зон аналогичен автономной системе.

Построение систем газового пожаротушения на базе оборудования Болид

Системы газового пожаротушения менее распространены и, как правило, применяются в определенных категориях помещений, которым характерна герметичность и отсутствие постоянного пребывания людей. Это объясняется тем, что огнетушащий газ является крайне опасным веществом для жизни и здоровья человека. Также газовое тушение будет малоэффективно в помещениях большого объема и совершенно не пригодно для тушения веществ, способных поддерживать процесс горения без наличия кислорода. Однако этот способ тушения, по сравнению с остальными, не наносит практически никакого вреда находящимся в помещении предметам и оборудованию. А потому наиболее часто применяется для помещений, в которых крайне нежелательна или недопустима порча имущества. К таким помещениям можно отнести серверные и машинные залы с большим количеством дорогостоящего оборудования, библиотеки и архивы, картинные галереи и выставочные залы музеев, порча имущества которых приведет к потере материальных и культурных ценностей. Газовое тушение также не требует проведения никакой уборки - после сработки системы достаточно просто хорошо проветрить помещение.

Для организации газового пожаротушения на базе оборудования компании Болид в защищаемом помещении устанавливается прибор управления пожаротушением С2000-АСПТ, который как и в случае порошкового тушения производит прием сигналов от пожарных извещателей и в случае получения сигнала «пожар» производит пуск тушения. Такой алгоритм характерен для автономных систем. Централизованные системы газового пожаротушения – это намного более сложный механизм, включающий несколько зон тушения с общими газовыми батареями и трубной разводкой, идущей от батарей в каждую из зон. Управление такими системами производится совместно приборами С2000-АСПТ, расположенными в каждой из зон, и сетевым контроллером С2000М, который, как правило, размещается в помещении пожарного или диспетчерского поста здания. Далее более подробно остановимся на построении и принципе работы автономных и централизованных систем газового пожаротушения.

Автономная система газового пожаротушения на базе оборудования Болид

Установки газового пожаротушения предполагают наличие газового баллона с огнетушащим веществом, от которого производится трубная разводка по помещению. Кроме общего объема помещения, газовым тушением защищаются также пространства за подвесными потолками и фальшполом, поскольку зачастую в этих местах также присутствуют материалы, способные воспламениться, например кабельные трассы. В этих местах также устанавливаются пожарные извещатели, передающие сигнал «пожар» в случае возгорания,  и располагается трубная разводка с форсунками, через которые производится подача огнетушащего газа. Перед входом в защищаемое помещение устанавливаются световые табло «Газ не входи» и «Автоматика выключена», а также считыватель и кнопка ручного пуска системы; внутри помещения – световое табло «Газ уходи» и звуковой оповещатель, призванные обеспечить оповещение людей о запуске системы.

Логика работы системы заключается в следующем. При поступлении сигнала «пожар» от пожарных извещателей или же при нажатии кнопки ручного пуска системы, прибор С2000-АСПТ производит включение световых оповещателей «Газ не входи»/«Газ уходи» и сирены, после чего начинает отсчет установленного времени задержки пуска. В это время можно остановить запуск пожаротушения, отключив работу системы в автоматическом режиме с помощью считывателя, расположенного снаружи помещения. В этом случае процесс прекратится, а над входом в помещение загорится табло «Автоматика выключена». Также блокировать автоматический пуск системы может датчик блокировки двери, поскольку данная система требует полной герметизации помещения. Если остановка пуска не производится, прибор С2000-АСПТ выполняет открытие клапана баллона, после чего газ под давлением проходит в помещение. Начинается процесс тушения. Для проверки величины давления газа, на трубопроводе системы устанавливается сигнализатор давления, который передает показания на С2000-АСПТ. Это позволяет прибору сделать выводы о активности системы в текущий момент. С2000-АСПТ также постоянно контролирует давление в газовом баллоне для контроля его работоспособности.

Централизованная система газового пожаротушения на базе оборудования Болид

Построение централизованной системы газового пожаротушение значительно сложнее и предполагает наличие нескольких зон с общей трубной разводкой, по которой в случае пожара газ подается в помещения. Основная и резервная газовая батареи также общие для всех зон. При этом подача огнетушащего вещества должна производиться исключительно в горящее помещение, а не во все зоны сразу. Эта задача решается следующим образом. На ответвлениях трубопровода, идущих в зоны тушения, устанавливается нормально-закрытый клапан, который препятствует проникновению вещества в отвод в случае тушения другого направления. Для проверки выхода огнетушащего вещества на отводах устанавливаются сигнализаторы давления, показания которого позволяют сделать выводы об удачном или неудачном запуске. Каждая зона пожаротушения оборудуется прибором С2000-АСПТ, которые объединяются с сетевым контроллером и прочим оборудованием системы по интерфейсу RS-485. Для организации дополнительного места управления системой и увеличения ее информативности может применяться блок индикации и управления С2000-ПТ. Функции управления в такой системе делят между собой прибор управления С2000-АСПТ, расположенный в зоне пожаротушения, и сетевой контроллер С2000М, который, как правило, располагается в помещении пожарного поста здания. В остальном система строится аналогично автономной.

При получении сигнала от извещателей или же при ручном запуске тушения зоны прибор С2000-АСПТ формирует сигнал «запуск», который передается на С2000М. Далее прибор включает световые оповещатели «Газ не входи»/«Газ уходи» и сирены (при наличии), после чего открывает включенный в его пусковую цепь запорный клапан. Пульт С2000М после получения сообщения о запуске тушения по заданному направлению активирует выходы С2000-КПБ, которые открывают установленное количество баллонов установки. Далее газ по трубопроводу поступает в помещение. При достижении заданного значения давлении газа в трубопроводе на вводе в помещение сработает сигнализатора давления, после чего С2000-АСПТ отправляет на С2000М сообщение о тушении в заданном помещении. Если же С2000-АСПТ не зафиксирует сработку сигнализатора, прибор отправит на С2000М сообщение «неудачный запуск». После этого С2000М активирует выходы С2000-КПБ, отвечающие за открытие резервных баллонов. Таким образом система отрабатывает управление резервной установкой тушения, что значительно повышает эффективность системы в целом.

Построение систем водяного пожаротушения на базе оборудования Болид

Пожаротушение водой является наиболее распространенным способом, поскольку обладает целым рядом достоинств, по сравнению с прочими методами тушения. Метод практически универсален, поскольку может применяться практически в любых зданиях и помещениях, а также на больших открытых площадях (например, паркинги), где остальные виды тушения запрещены или малоэффективны. Тушение водой абсолютно безвредно для людей и прочих живых существ, что делает этот метод особо актуальным для мест с большим скоплением людей, таких как торговые центры и офисные здания, рестораны, спортивные комплексы и т.д. Также весомым преимуществом такого метод стала небольшая цена тушащего вещества – воды. Из недостатков стоит отметить высокую трудоемкость уборки последствий тушения, а также высокую вероятность порчи оборудования, расположенного в зоне тушения. Кроме того вода является отличным проводником, а потому не может применяться для тушения электроустановок и кабельных трасс.

Установки водяного пожаротушения делятся на 2 типа – спринклерные и дренчерные. Основным их отличием является способ запуска системы. Запуск спринклерных установок производится следующим образом. При возникновении возгорания происходит значительное повышение температуры, которое приводит к разрушению колбы и выходу огнетушащего вещества. Этот процесс способствует снижению давления в системе, что является сигналом для запуска пожарных насосов. В отличии от спринклера, дренчер не имеет колбы, а потому запуск такой системы производится по сигналу от системы пожарной сигнализации. В большинстве случаев система водяного пожаротушения содержит и спринклерные и дренчерные секции, а потому управляющая автоматика должна быть подобрана с учетом разницы в принципе работы каждой из секций.

Компания Болид предлагает нам широкий выбор устройств, предназначенных для управления системами водяного пожаротушения. Приборы имеют все необходимые сертификаты и позволяют организовать эффективное управление системами различной конфигурации. Один из вариантов построения систем водяного пожаротушения на базе оборудования Болид мы и рассмотрим далее.

Система водяного пожаротушения на базе оборудования Болид

Система строится слеующим образом. В здании располагаются трубопроводы спринклерных и дренчерных секций, управление которыми производит центральное оборудование системы, расположенное в помещении насосной станции. Именно здесь располагаются насосы системы, которые в случае пожара подают воду в трубопроводы секций. Однако система пожаротушения, точнее ее технологическая часть, не может работать без приборов управления, которые  представляют собой автоматическую составляющую системы. Для управления оборудованием насосной станции компания Болид выпускает Поток-3Н. К прибору подключаются датчики контроля давления, а также шкафы управления насосами.

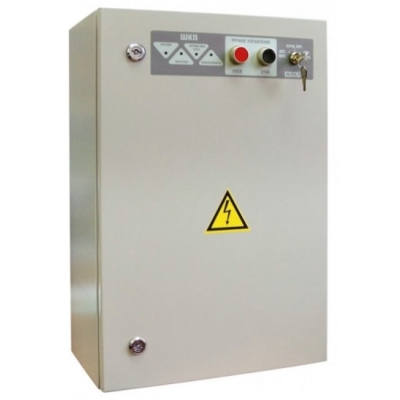

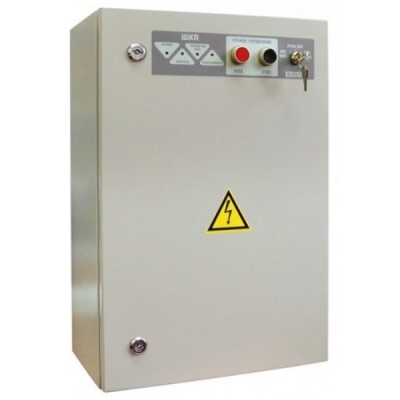

При падении давления в спринклерной секции, датчик передает сигнал на Поток-3Н, который анализирует информацию и передает сигнал на шкаф управления электрозадвижкой ШУЗ, которая при открытии, позволяет насосам брать воду из резервуара или другого источника воды. Далее прибор анализирует величину падения давления и в зависимости от результата отдает сигнал одному из шкафов управления насосами ШУН. При незначительном падении давления включается жокей-насос, далее, если давление продолжает падать производится запуск основного насоса. В случае если основной насос вышел из строя или по каким-либо причинам не выходит на заданный режим работы, система включает резервный насос пожаротушения.

Запуск дренчерных секций производится по принципиально другому алгоритму. В этом случае сигнал на открытие задвижки на питающем трубопроводе и запуск насосов отдается при получении сигнала от системы пожарной сигнализации. В это же время производится открытие электрозадвижки, расположенной на той секции, которая должна производить тушение. Включение в работу основного и резервного насосов производится по тому же алгоритму, что и при работе српринклерной секции.

При построении централизованной системы водяного пожаротушения, прибор Поток-3Н подключается к сетевому контроллеру С2000М по RS-485. Также в случае построения распределенной системы появляется возможность удаленного мониторинга и управления с помощью блока управления и индикации С2000-ПТ, который тоже подключается к системе по RS-485. С использованием системы такого типа нет необходимости в установке дополнительных приемно-контрольных приборов пожарной сигнализации. В конфигурации пульта прописываются извещатели (отдельно для каждой зоны), по сигналу которых прибор запустит тушение в нужной зоне. Эта особенность позволяет сэкономить на покупке дополнительного оборудования, особенно в тех случаях, когда на объекте уже имеется действующая система адресно-аналоговой пожарной сигнализации, выполненная на оборудовании компании Болид.

Подытожив все вышесказанное, можем сделать вывод, что на оборудовании компании Болид можно организовать системы тушения любого типа, а также без труда совместить их с противопожарными и другими системами здания. Все необходимое для этого оборудование с подробными описаниями, паспортами, инструкциями и действующими сертификатами Вы сможете найти на нашем сайте.
