Охранные извещатели

Организация адресной системы охранной сигнализации с применением охранных извещателей компании Болид

Системы охранной сигнализации призваны максимально быстро обнаружить попытку несанкционированного проникновения в помещение и оповестить об этом дежурный персонал, тем самым спасая имущество от порчи или кражи. На сегодняшний день на рынке одновременно существуют адресные и неадресные системы, при этом каждая из них обладает как определенными достоинствами, так и недостатками. Основным достоинством неадресной системы является ее соотносительно низкая стоимость. Такие системы менее информативны и устанавливаются преимущественно на малых и средних объектах. Поэтому с каждым годом все большую популярность приобретают именно адресные системы. В отличии от неадресных, такие системы обладают рядом весомых преимуществ и могут устанавливаться на объектах различной величины и сложности. Основным преимуществом адресной системы является возможность определения места несанкционированной попытки проникновения в помещения с точностью до извещателя. Это позволит значительно уменьшить время, необходимое для поиска и нейтрализации злоумышленника. Также среди достоинств адресной системы экономия на кабельно-проводниковой продукции (по сравнению с неадресными системами) и возможность получения от извещателей диагностических сообщений об их неисправности, изменении порога чувствительности, попытке вскрытия корпуса или демонтажа и т.д.

Схема адресной системы охранной сигнализации на базе оборудования Болид «Орион»

Построение адресной системы охранной сигнализации на базе оборудования Болид «Орион» производится с применением сетевого контроллера С2000М и контроллера двухпроводной линии связи С2000-КДЛ, связь между которыми поддерживается по интерфейсу RS-485. Далее в адресный шлейф С2000-КДЛ подключается до 127 адресных охранных извещателей. С2000-КДЛ производит постоянный опрос подключенных извещателей и при получении тревожного сигнала передает его на сетевой контроллер С2000М или АРМ «Орион».

При создании охранных систем особое внимание стоит уделить выбору пожарных извещателей, ведь именно от них зависит насколько быстро удастся обнаружить факт несанкционированного проникновения и нейтрализовать нарушителя.

В зависимости от необходимой степени защиты объекта обычно устанавливается от 1 до 3 рубежей охраны. На первом рубеже, как правило, устанавливаются извещатели С2000-СМК (пластиковый корпус), С2000-СМК исп.01 (металлический корпус) и С2000-СМК Эстет (для установки на металлические двери), призванные обнаружить попытку проникновения через оконные и дверные проемы. Извещатели устанавливаются на подвижных частях проемов и при их открытии передают сигнал о взломе на С2000-КДЛ.

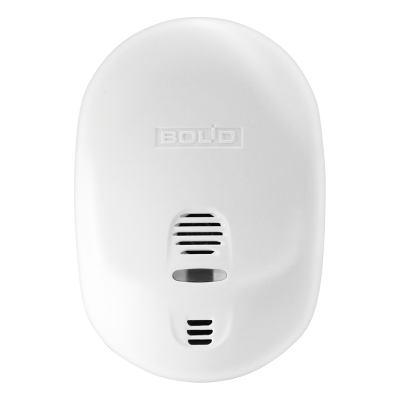

Усилить защиту на первом рубеже можно с помощью извещателей С2000-ШИК или С2000-СТ исп.02. Звуковой поверхностный охранный извещатель С2000-СТ исп.02 позволяет обнаружить разрушение стеклянных окон, дверей, или же перегородок и передать сигнал на контроллер С2000-КДЛ. Оптико-электронный поверхностный извещатель С2000-ШИК устанавливается возле дверных или оконных проемов, где создает зону защиты типа «штора». Прибор также может применяться для защиты витрин, музейных экспонатов и т.д.

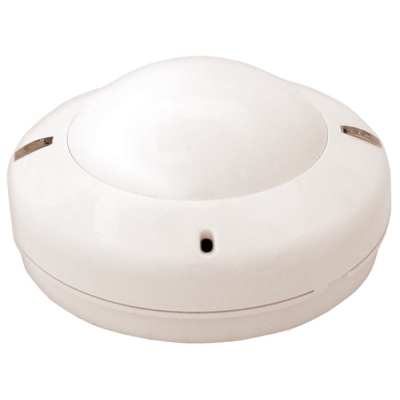

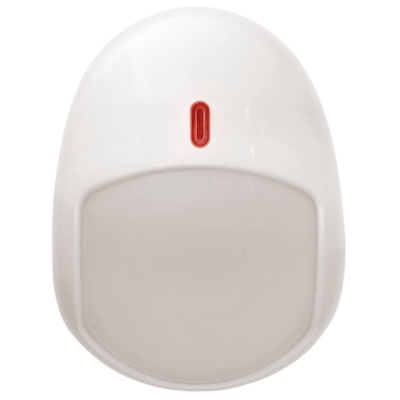

Для организации второго рубежа наиболее подходящим вариантом станут охранные извещатели с объемной зоной обнаружения С2000-ПИК потолочной установки, а также настенные извещатели С2000-ИК исп.02, С2000-ИК исп.03, С2000-ИК исп.04. Принцип действия приборов аналогичен и заключается в создании объемной зоны обнаружения, при нарушении которой формируется сигнал тревоги. Разные варианты установки извещателей позволяют подобрать наиболее подходящий вариант с учетом всех характерных особенностей каждого помещения. Также есть некоторые отличия модификаций: С2000-ИК исп.02 защищен от сработки на домашних животных до 10 кг, а С2000-ИК исп.03 дополнительно учитывает антисаботажную зону, расположенную непосредственно вблизи прибора.

Совместить первый и второй барьер можно с помощью охранных совмещенных извещателей С2000-ПИК-СТ потолочной установки и С2000-СТИК настенного крепления. Такие извещатели одновременно контролируют оконные проемы на предмет попытки разрушения и формируют объемную зону обнаружения внутри защищаемого помещения. Такое совмещение функций прибора дает возможность избежать покупки 2-х отдельных извещателей, значительно уменьшить затраты на кабельную продукцию и ускорить монтаж системы.

Третий рубеж охраны может оборудоваться вибрационным поверхностным извещателем С2000-В. Прибор устанавливается непосредственно на охраняемую поверхность и фиксирует попытки ее разрушения, с дальнейшей передачей тревожного сигнала на С2000-КДЛ. С2000-В оснащен встроенной защитой от вскрытия корпуса и демонтажа с защищаемой поверхности. Может применяться для защиты различных конструкций из кирпича, бетона, дерева, фанеры и ДСП, а также металлических шкафов, сейфов и банкоматов.

Для формирования и отправки тревожного сигнала в ручном режиме применяется кнопка С2000-КТ. Она устанавливается в незаметном месте и позволяет оперативно вызвать охрану в случае нападения.

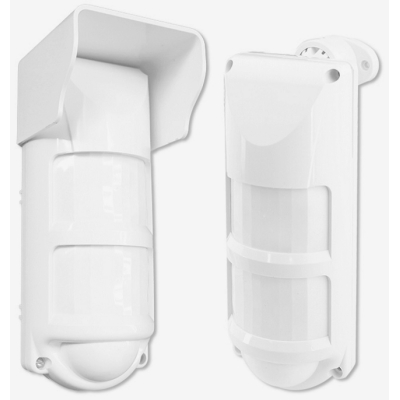

Также компанией Болид производятся специальные извещатели со степенью защиты IР54, предназначенные для защиты периметра. Это объемный оптико-электронный извещатель С2000-Пирон и поверхностный охранный извещатель С2000-Пирон-Ш. С2000-Пирон создает объемную зону обнаружения, С2000-Пирон-Ш - зону охраны типа «штора», при нарушении которой передает сигнал на С2000-КДЛ. Оба извещателя защищены от ложных сработок на передвижение животных весом до 20 кг.

Таким образом, ассортимент продукции компании Болид позволяют реализовать полноценную систему адресной охранной сигнализации с несколькими рубежами охраны, подобрать необходимые извещатели с учетом всех требований действующей нормативной документации, учитывая при этом индивидуальные особенности каждого объекта.
