Создание систем безопасности в большинстве случаев предполагает организацию рабочего места оператора, который будет вести постоянный контроль и наблюдение за всеми приборами и устройствами.
Компания Болид предоставляет нам широкий выбор ПО, предназначенного для организации рабочих мест с различными возможностями. Необходимый набор ПО подбирается отдельно для каждого объекта в зависимости от конфигурации системы и необходимых дополнительных пользовательских функций.
Для реализации одного рабочего места наиболее актуальным станет применение программного обеспечения АРМ «Орион», которое выпускается в нескольких модификациях - АРМ «Орион» исп.4, АРМ «Орион» исп.10, АРМ «Орион» исп.20, АРМ «Орион» исп.127. Номер исполнения указывает на максимальное количество приборов системы, которыми может управлять ПО - 4, 10, 20 и 127 соответственно. АРМ «Орион» состоит из программных модулей «Оперативная задача», «Администратор базы данных», «Генератор отчетов», «Учет рабочего времени», «Персональная карточка», каждый из которых выполняет свои функции в системе.
Модуль «Оперативная задача» позволяет наблюдать за состоянием всех приборов и зон на планах помещений, управлять взятием и снятием зон с охраны, реализовать гибкие сценарии управления системой, организовать взаимодействие с видеосистемами сторонних производителей и.т.д.
Интерфейс АРМ «Орион» Оперативная задача
«Администратор базы данных» применяется для создания и управления базой данных системы, в которую заносятся все приборы с их адресами и размещением на планах, сценарии управления, личные данные и рабочие графики персонала, пароли и коды электронных ключей с указанием уровня доступа.
Интерфейс АРМ «Орион» Администратор базы данных
Программный модуль «Учет рабочего времени» позволяет вести учет отработанного сотрудниками времени, отслеживать нарушения рабочего графика, выводить отчет по одному или нескольким сотрудникам одновременно, экспортировать данные в HTML или Excel.
«Генератор отчетов» позволяет формировать отчетность по различным событиям в системе с возможностью импорта в Excel/ HTML или вывода на печать.
«Персональная карточка» позволяет выполнять фотоверификацию персонала и посетителей с выводом на экран персональной карточки. Также в составе ПО несколько программных утилит, предназначенных для прорисовки планировок объекта, проверки работоспособности шлейфов, архивирования и очистки базы данных и т.д.
Такой набор функциональных составляющих обеспечивает широкие возможности рабочего места, позволяет реализовать полноценное управление всеми приборами системы.
Данное программное обеспечение применяется для организации удаленного рабочего места с возможностями управления базой данных АРМ «Орион» по протоколу TCP/IP через локальную сеть. АРМ «УАБД» позволяет заносить в базу данных приборы и устройства системы, размещать их на планировках объекта, считывать и редактировать их конфигурации ППКП и контроллеров, производить программирование сценариев управления с привязкой их к определенному времени или событиям. Также есть возможность вносить персональные данные сотрудников и посетителей с дальнейшей печатью пропусков, заносить в базу данных пароли и коды идентификаторов с присвоением каждому из них определенных прав доступа. Вся занесенная информация загружается в Оперативную задачу АРМ «Орион». К одному АРМ «Орион» можно подключить только одно АРМ «УАБД».
ПО АРМ «НСО» применяется для организации удаленного рабочего места оператора с возможностью управления системами охранно-пожарной сигнализации ИСО «Орион». Данное ПО состоит из 3-х элементов – Оперативная задача, Конфигуратор и Генератор отчетов, каждый из которых отвечает за определенные функции системы. Оперативная задача предоставляет возможность осуществлять импорт планировок объекта из АРМ «Орион», отображает объекты и их планировки с указанием состояния зон и разделов, позволяет производить постановку и снятие зон с охраны, а также ведет журнал событий с указанием действий персонала. Конфигуратор позволяет вносить данные о дежурном персонале и информацию об охраняемых объектах. Здесь же можно настроить интерфейс Оперативной задачи и создать структуру подключенных АРМ «Орион». Генератор отчетов отвечает за создание отчетной документации, вывод ее на печать или конвертацию в форматы Microsoft Word, Excel, HTML.

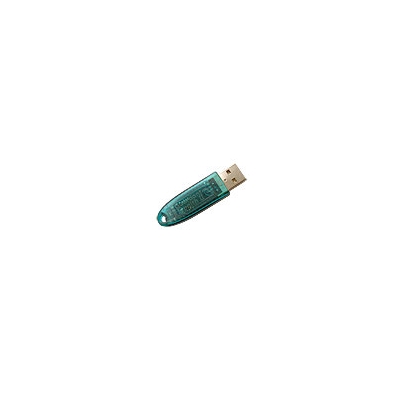

ПО АРМ «НСО» работает в комплексе с установленными на удаленных рабочих местах АРМ «Орион», максимальным количеством до 10 шт. Связь между ПК реализуется по коммутируемому каналу (через модем) или же по локальной сети. Протокол передачи данных - TCP/IP. Программное обеспечение АРМ «НСО» работает исключительно с подключенным в USB-порт ПК электронным ключом Guardant.
Данный модуль применяется для обмена данными и управления приборами системы «Орион» с внешнего ПО. Выпускается в пяти исполнениях – Модуль управления ИСО «Орион» исп.4, исп.10, исп.20, исп.127, исп.512, предназначенных для управления 4, 10, 20, 127 и 512 устройствами соответственно. Обмен данными между системами обеспечивается входящим в состав модуля XML-RPC-сервер. В этом случае также потребуется установка ПО UProg и PProg, предназначенного для настройки и конфигурирования устройств системы «Орион». По сути, модуль управления ИСО «Орион» представляет собой сетевой модуль, являющийся ядром опроса системы (аналог сетевого контроллера). С его помощью производится программный обмен между устройствами ИСО «Орион» и программным обеспечением сторонних производителей, а именно опрос приборов, получение информации о их состоянии и событиях в системе, передача команд управления и т.д. Работа производится исключительно с подключенным к USB порту ПК ключом защиты Guardant.
Данное ПО применяется совместно с АРМ «Орион» для мониторинга и управления системой видеонаблюдения объекта с количеством IP видеокамер не более 64. Видеосистема «Орион Видео» устанавливается преимущественно на посту службы охраны или дежурного оператора и отображает видео с камер в окне Оперативной задачи АРМ «Орион». Помимо мониторинга, ПО позволяет производить запись видео с камер с возможностью настройки записи по датчику движения, управление поворотными видеокамерами, управление системой видеонаблюдения по прописанным сценариям, времени или событиям в системах ОПС и СКУД.
Интерфейс Видеосистемы «Орион Видео»
УРМ «Орион Видео» устанавливается на посту охраны и позволяет просматривать видео с камер наблюдения (не более 64) в режиме реального времени, а также смотреть записи архива установленной на удаленном ПК Видеосистемы «Орион Видео».
АРМ «Орион-Про» применяется преимущественно для управления крупными распределенными системами, где необходимо создание нескольких рабочих мест с различным функционалом. В отличии от АРМ «Орион», данная система состоит из модулей, которые поставляются отдельно и могут устанавливаться как на 1, так и на разные ПК. Все рабочие места системы АРМ «Орион Про» объединяются локальной сетью.
Сервер «Орион Про» является одним из обязательных модулей и как правило устанавливается на ПК, на котором физически располагается вся база данных системы. Этот модуль по сути служит связующим звеном между остальными модулями системы и базой данных, обеспечивает работу с базой данных MS SQL и передачу данных на рабочие места по сети. При необходимости организации «горячего» резервирования данных в системе должно присутствовать 2 и более модулей Сервер «Орион Про».
Сетевой модуль Администратор базы данных предназначен для создания и редактирования базы данных системы. Работает исключительно совместно с Сервером системы, на котором и хранится вся записанная информация. В базу данных заносятся адреса всех приборов системы, прорисованные планы помещений с указанием на них приборов, структурная схема системы, данные о сотрудниках и автомобилях. Тут же создаются сценарии управления системой, выполняются настройки взаимодействия приборов в той или иной ситуации. Для системы СКУД и ОПС задаются полномочия выданных ключей и паролей. Также Администратор базы данных позволяет формировать списки всех сотрудников с указанием всех необходимых данных и формировать базу данных для модуля Учет рабочего времени. С помощью специализированных принтеров Администратор базы данных может печатать информацию о сотрудниках на Proximity-картах (пропусках) сотрудников. Также имеется возможность занесения в базу данных отпечатков пальцев, однако поскольку Администратор базы данных не работает непосредственно с приборами, на ПК должно быть запущено Ядро опроса системы. Для синхронизации с сетевыми контроллерами возможен импорт конфигураций С2000/С2000М в систему, а также экспорт настроек и структуры системы в С2000/С2000М.
Интерфейс АРМ «Орион Про» Администратор базы данных
Программный модуль Монитор «Орион Про» отвечает за отображение на планировках здания всех подключенных устройств, трансляцию изображения с камер наблюдения, просмотр видеоархива, ведение протокола событий системы с возможностью применения различных фильтров, предоставление информации СКУД о местонахождении персонала, запуск сценариев управления. Также с ПК с установленным Монитор «Орион Про» можно осуществлять «принудительный доступ» в случае когда СКУД в доступе отказывает, а также блокировать/разблокировать считыватели системы.
По сути, данный программный модуль необходим на всех рабочих местах, где важна трансляция происходящих в системе событий, например на посту охраны, где контролируется охранная сигнализация и видеонаблюдение, или же на пожарном посту здания, где ведется контроль всех противопожарных систем. При совместной работе АРМ «Орион Про» с видеоподсистемой Орион Видео появляется возможность прямого управления видеокамерами из Монитора системы. Доступность тех или иных объектов для просмотра событий и управления в программном модуле Монитор системы зависит от прав пароля и уровня доступа оператора.
Интерфейс АРМ «Орион Про» Монитор
Модуль является обязательной составляющей АРМ «Орион Про» и состоит из 2-х отдельных программ – Ядро опроса и Монитор. Поскольку системный модуль Монитор «Орион Про» был рассмотрен выше, остановимся более подробно на модуле Ядро опроса. Данный модуль осуществляет опрос всех приборов в системе, подключенных по RS-485, запуск сценариев управления системами, управление взятием и снятием с охраны, организует процесс взаимодействия остальных рабочих мест с приборами системы. Системный модуль Ядро опроса устанавливается абсолютно на все ПК, которые должны работать с приборами на физическом уровне. К COM или USB портам ПК может быть подключено до 127 сетевых контроллеров С2000/С2000М или ППКП, а также до 32 биометрических считывателей. Также возможно подключение приборов по сети Ethernet через преобразователь интерфейсов С2000-Ethernet, но при этом скорость работы системы значительно снижается.
Как правило, Ядро опроса работает совместно с С2000/С2000М, резервируя друг друга. То есть в случае отключения Ядра опроса, управление берет на себя сетевой контроллер, который после восстановления работы ПК передает ему права управления и всю накопленную информацию. Также возможен вариант когда опрос приборов ведет пульт С2000/С2000М, а Ядро опроса получает всю информацию от пульта. Такая схема позволяет значительно разгрузить ПК в случае наличия в системе большого количества приборов, подключенных к нескольким пультам С2000/С2000М. Работа Ядра опроса с приборами может выполняться и без применения сетевых контроллеров С2000/С2000М. В этом случае при отключении Ядра опроса приборы работают автономно, а при включении – передают на ПК информацию о всех событиях, произошедших за время отключения. Оперативная задача «Орион Про» выпускается в исполнениях исп.4, исп.10, исп.20, исп.127, исп.512 и исп.1024, рассчитанных на подключение 4, 10, 20, 127, 512 и 1024 приборов системы «Орион».
5. Генератор отчетов «Орион Про»
Данный модуль предназначен для создания отчетов по произошедшим в системе событиям за определенный промежуток времени. Большое количество встроенных фильтров позволяет осуществлять гибкую настройку отчетной документации с учетом категории событий, времени, элементов системы и т.д. Для упрощения работы в Генераторе отчетов реализована возможность создания шаблонов отчетов. Экспорт созданных файлов производится в наиболее распространенные форматы - Word, Excel, HTML, PDF и т.д. Генератор отчетов имеет интуитивно понятное меню и не вызовет затруднения даже у начинающих пользователей.
Интерфейс АРМ «Орион Про» Генератор отчетов
6. Учет рабочего времени «Орион Про»
Системный модуль Учет рабочего времени предназначен для организации учета рабочего времени сотрудников, контроля и анализа соблюдения установленной на предприятии трудовой дисциплины. ПО рассчитывает рабочее время с учетом всех переработок, опозданий, ранних уходов, прогулов и т.д. По этим данным генерируются различные отчеты с указанием заданного интервала времени. Для удобства сотрудников можно разделять по отделам, или же создавать шаблоны, которые будут храниться в памяти ПК. Поиск нужного сотрудника можно производить по фамилии или табельному номеру.
Программное обеспечение Видеосистема «Орион Про» предназначено для управления распределенными системами видеонаблюдения. Система поддерживает подключение до 63 рабочих мест операторов, а также до 63 видеосерверов, на которых хранятся и обрабатываются записанные видеоматериалы. Изображения с камер транслируются в режиме реального времени, при этом окна могут размещаться в произвольном порядке на дисплеях одного или нескольких мониторов, что очень удобно при большом количестве камер на объекте. Также можно выбирать записи из архива с применением различных фильтров, просматривать видеоархив в ускоренном или замедленном варианте, прослушивать звук. Запись видео и звука с камер ведется в единый архив системы.
ПО предоставляет широкие возможности управления камерами с пользовательского интерфейса, по предварительно записанным сценариям или же по событиям в системах СКУД и ОПС. Среди возможностей управления включение по команде датчика движения, изменение наклона/поворота камер, запись видео в архив и т.д. Текущее состояние камер сохраняется и автоматически восстанавливается после сбоев в системе.
На сегодняшний день Видеосистема «Орион Про» работает в большим количеством сетевых видеокамер (более 250 моделей), список которых постоянно увеличивается.
Интерфейс ПО Видеосистема «Орион Про»
Основной функцией ПО «Орион-Авто» является считывание и распознавание номерных знаков автомобилей для контроля автотранспорта, находящегося на территории предприятия. Система работает совместно с АРМ «Орион» и Видеосистемой «Орион Видео» или АРМ «Орион Про» и Видеосистемой «Орион Про», установленными на ПК оператора. ПО «Орион-Авто» получает информацию с видеокамер, после чего распознает номерные знаки и производит их поиск в базе данных. Также предусмотрена возможность привязки номерных знаков авто к определенному сотруднику предприятия. Таким образом реализуется действенная система управления доступом автотранспорта на территорию охраняемого объекта. ПО распознает все типы номерных знаков РФ и прочих стран, а также поддерживает возможность адаптации к новым типам и видам автомобильных номеров.
Интерфейс ПО «Орион-Авто»
Данное ПО, как правило, устанавливается на ПК инженера по обслуживанию или же сервисного инженера и позволяет выполнять мониторинг событий ИСО «Орион» с последующим формированием отчетов. Применяется совместно с пультом С2000/С2000М или ППКП, работающими автономно. АРМ «С2000» отображает состояние приборов и зон, ведет журнал событий с возможностью выборки по заданным фильтрам, позволяет выводить отчеты на печать или экспортировать в HTML. В данном случае ПК может работать постоянно, например, на пожарном посту здания, или периодически, при просмотре событий сервисным инженером или директором компании. Кроме того, предусмотрена возможность отображения событий системы на нескольких рабочих местах АРМ «С2000». Такой вариант применения особо актуален для средних и крупных объектов, где пожарный и охранный посты наблюдения, на которых необходимо отображение работы соответственных систем, расположены в разных местах.
Программное обеспечение УРВ для 1С:Предприятие 8 применяется для организации учета рабочего времени сотрудников на базе технологической платформы 1С:Предприятие (8.1, 8.2, 8.3). Программа получает информацию о проходах с контроллеров С2000-2, после чего на основании полученных данных ведет учет отработанного сотрудниками времени. Связь контроллеров с сервером может производиться по сетям Ethernet и Internet, за счет чего появляется возможность мониторинга систем удаленных филиалов предприятий. Также ПО позволяет производить фотоверификацию сотрудников и посетителей объекта с отображением фотографий и личных данных. Благодаря открытому программному коду пользователь может вносить свои коррективы в алгоритмы расчетов или разработать собственные отчеты.
Основной комплект ПО является обязательным минимумом для организации работы и включает лицензии на 1 контроллер доступа, 1 рабочее место с фотоверификацией и неограниченное количество мест без фотоверификации. Если же нам необходимо организовать систему с фотоверификацией сотрудников одновременно не нескольких рабочих местах, для каждого из них дополнительно приобретается лицензия на УРВ для 1С:Предприятие 8 Фотоверификация. Для расширения системы дополнительными контроллерами помимо основного комплекта ПО необходимо приобрести УРВ для 1С:Предприятие 8 исп.01, исп.04, исп.08, исп.16, исп.32, исп.64, исп.128, где номер исполнения указывает на максимальное количество дополнительных контроллеров в системе. Исполнения ПО можно комбинировать произвольным образом, например для построения системы на 48 контроллеров, нам понадобится приобрести основной комплект ПО и лицензии на 32 (исп.32) и 16 (исп.16) контроллеров.
