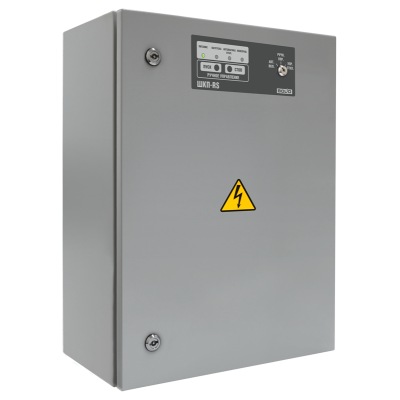

ШКП-4RS (M) Болид Шкаф контрольно-пусковой

Шкаф контрольно-пусковой
Производитель: Болид

Купить ШКП-4RS (M) Болид по выгодным ценам в магазине СЕКТОР СБ:

Розница:30 213 руб.
Опт:27 494 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание ШКП-4RS (M) Болид:

Шкафы контрольно-пусковой Болид ШКП-4RS (M) применяется для управления двигателями исполнительных устройств систем противопожарной дымовой вентиляции с мощностью до 4 кВт.

Основные функции контрольно-пусковых шкафов:

  • Управление асинхронными трехфазными двигателями с короткозамкнутым ротором вручную или автоматически. Для ручного требуется внешний источник питания DC 24В, автоматическое ведется по интерфейсу RS-485.
  • Контроль наличия и параметров питающей сети на вводе.
  • Контроль целостности цепей управления двигателями исполнительных устройств.
  • Индикация состояния питания и режимов работы прибора (Режимы "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность")
  • Передача сигналов на приборы управления через 2 контролируемых сигнальных выхода.
  • Предназначен для установки на улице (IP54).



Подробное описание

Схема подключения блоков ШКП-xxRS (М) при 220В

Схема подключения блоков ШКП-xxRS (М) при 380В



<< свернуть

Характеристики

Шкаф контрольно-пусковой ШКП-4RS (M)
Световая индикация состояния ШКП Есть, 4 одноцветных индикатора
Питание прибора От трёхфазной сети переменного тока с номинальным значением 380 В и частотой 50 ± 1 Гц
Тип автоматического выключателя 3х полюсный 10А D без теплозащиты
Тип двигателя Асинхронный с короткозамкнутым ротором
Мощность управляемого двигателя 4 кВт
Потребляемая мощность 30 Вт
Номинальный коммутируемый ток 10 А
Готовность к работе после включения питания 5 сек
Питание от трехфазной сети переменного тока (380+38-57) В, (50-1) Гц
Диапазон рабочих температур -30°С... +50°С
Степень защиты корпуса IP54
Габаритные размеры 600х400х240 мм
Масса прибор 20 кг
Тип монтажа Настенный навесной, на улице
Управление Автоматическое/ручное
Материал Листовая сталь
