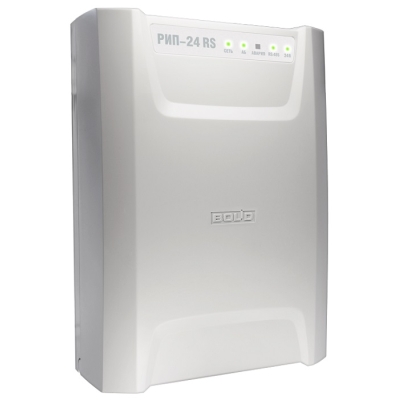

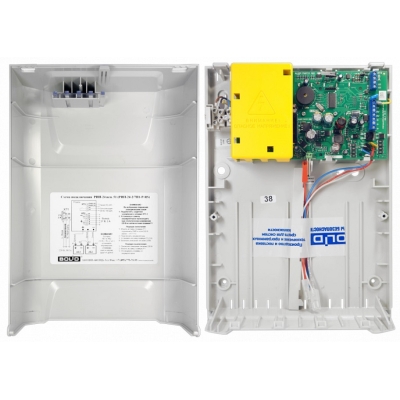

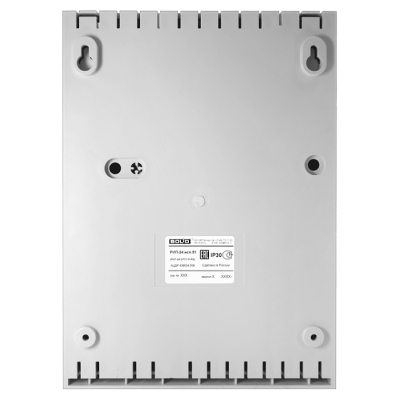

РИП-24 исп.51 (РИП-24-2/7П1-Р-RS) Болид Резервированный источник питания с RS-485

Резервированный источник питания с RS-485
Производитель: Болид

Купить РИП-24 исп.51 (РИП-24-2/7П1-Р-RS) Болид по выгодным ценам в магазине СЕКТОР СБ:

Розница:7 927 руб.
Опт:7 214 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание РИП-24 исп.51 (РИП-24-2/7П1-Р-RS) Болид:

Болид РИП-24 исп.51 (РИП-24-2/7П1-Р-RS) – резервированный источник питания с RS-485, предназначенный для подачи питающего напряжения 24 В DC на оборудование противопожарных, охранных и инженерных систем с возможностью удаленного управления и обмена данными с ПКУ С2000М или ПК с ПО АРМ «Орион Про» по RS-485 (прот. Орион). Основным источником питания служит сеть 150-250 В, резервным – 2 АКБ 12 В / 7 A∙ч типа DTM1207 или аналогичных, размещенные в корпусе РИП. Блок выполнен в прочном корпусе IP30 из пластика, не поддерживающего горение, снабжен 5 световыми индикаторами, звуковым сигнализатором и датчиком вскрытия корпуса. Для выдачи сигнала о наличии неисправностей во внешние цепи предусмотрен релейный выход (оптореле) с макс. коммутируемым напряжением 80 В и током 50 мА.

Особенности и функции РИП-24 исп.51 (РИП-24-2/7П1-Р-RS)

  • Групповое питание оборудования стабилизированным напряжением 24 В DC.
  • Подключение нагрузки с суммарным токопотреблением до 2 А (2.5 А кратковременно).
  • Основной источник питания сеть 150-250 В, резервный – 2 АКБ 12 В / 7 A∙ч, размещенные в корпусе РИП.
  • Защита выходов от превышения напряжения и КЗ с последующим восстановлением нормальной работы после устранения проблемы.
  • Информативная светодиодная и звуковая индикация текущего состояния РИП – наличия/отсутствия сетевого напряжения,  состояния АКБ и выхода (КЗ, перегрузка), наличия связи по RS-485.
  • Возможность удаленного конфигурирования и управления по RS-485 (прот. Орион).
  • Измерение напряжения на входе, выходах и АКБ, а также выходного тока (ток нагрузки) с передачей данных по RS-485 на ПКУ С2000М или ПК с ПО АРМ «Орион Про».
  • Выдача аварийного сигнала во внешние цепи через релейный выход (оптореле) с макс. коммутируемым напряжением 80 В и током 50 мА.
  • Контроль напряжения и тока зарядного устройства.
  • Термокомпенсация ЗУ для оптимального заряда АКБ.
  • Контроль состояния и цепей подключения АКБ.
  • Защита АКБ от глубокого разряда путем отключения от нагрузки при снижении напряжения до 20 В.
  • Энергонезависимая память для хранения до 95 событий системы.
  • Простое конфигурирование при помощи ПК с UProg.
  • Малогабаритный корпус из пластика, не поддерживающего горение.
  • Защита IP30.
  • Датчик вскрытия корпуса.
  • Стабильная работа в температурном диапазоне -10...+40 °С.
  • Средний срок эксплуатации составляет не менее 10 лет при условии своевременной замены АКБ (1 раз в 5 лет).
  • Монтаж на стену накладным способом, все необходимые крепежные элементы включены в комплект поставки.

Характеристики

Резервированный источник питания Болид РИП-24 исп.51 (РИП-24-2/7П1-Р-RS)
Основной источник питания 150-250 В AC, 50/60 Гц
Резервный источник питания 2 х АКБ 12 В / 7 A·ч
Выходное напряжение:
- при питании от сети 27.2±0.6 В
- при питании от АКБ 20-27 В
Номинальный выходной ток 2 А
Максимальный выходной ток 2.5 А
Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки 150 В∙А
Собственный ток потребления от АБ ≤ 40 мА
Время полного заряда разряженных батарей ≤ 24 ч
Интерфейс RS-485, протокол Орион
Буфер событий 95 событий
Релейный выход ("Неисправность") 1 шт., оптореле
Максимальные напряжение и ток коммутации 80 В, 50 мА
Световая индикация 5 светодиодных индикаторов
Звуковой сигнализатор +
Датчик вскрытия корпуса +
Время технической готовности РИП к работе после включения питания ≤ 6 c
Материал корпуса пластик, не поддерживающий горение
Степень защиты IP30
Рабочий диапазон температур -10...+40 °С
Относительная влажность до 93% при +25 °C
Устойчивость к механическим воздействиям по ОСТ 25 1099-83 категория размещения 3
Вибрационные нагрузки:
- диапазон частот 1-35 Гц
- максимальное ускорение 0.5 g
Климатическое исполнение по ОСТ 25 1099-83 О3
Габаритные размеры 230х320х110 мм
Вес 1.5 кг (6.5 кг с АКБ)
Средний срок службы 10 лет
Программирование РИП UProg.exe
Подключение к ПК при программировани через интерфейс RS-485 с помощью преобразователя интерфейсов
Тип монтажа настенный, навесной
Подключение РИП:
- клеммные колодки под винт
- к сети провод 0.75…2.5 мм²
- к нагрузке провод 0.5…2.5 мм²
- RS-485, реле К1 провод 0.2…2.5 мм²
- к датчику вскрытия провод 0.5…2.5 мм²
Комплектация Болид РИП-24 исп.51 (РИП-24-2/7П1-Р-RS)
РИП-24 исп.51 (РИП-24-2/7П1-Р-RS) 1 шт.
Руководство по эксплуатации 1 шт.
Вставка плавкая 218 002 (аналог ВПТ6-10 2,0А) 1 шт.
Крепежные элементы изделия (шуруп с дюбелем) 4 шт.
Изолятор проходной 2 шт.
Вставка 1 шт.
