V13DMS3.25 KIT CAME Комплект автоматики для секционных и подъемно-поворотных ворот
Розничная цена:38 500 ₽/шт.
Оптовая цена:38 500 ₽/шт.
Уточняйте цену и наличие у менеджера
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру по телефону и эл.почте:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Комплект автоматики CAME V13DMS3.25 KIT представляет собой тщательно подобранный набор оборудования, необходимого для автоматизации работы секционных с площадью полотна до 21 м² и высотой не более 3.25 м. Все приборы идеально совмещаются и не требуют обязательного дополнения каким-либо внешним оборудованием. Также комплект можно применять с подъемно-поворотными воротами тех же параметров, для чего потребуется дополнительно приобрести специализированный адаптер.

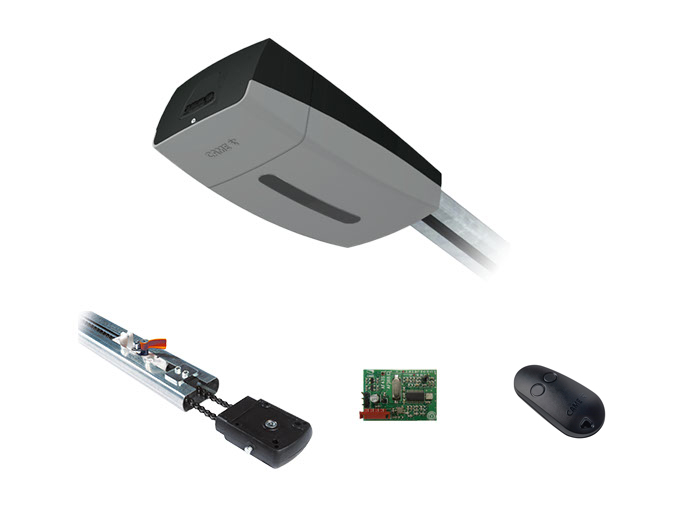

В состав комплекта вошли:
- привод потолочный VER13DMS;
- направляющий профиль V0683;
- радиоприемник встраиваемый (плата) AF43S;
- 1 двухканальный радиобрелок-передатчик с фиксированным кодом TOP42FGN.
Основные функции и особенности:
- мощный привод в корпусе со светодиодным дисплеем и кнопками программирования;
- плавное и равномерное открывание/закрывание с минимальным уровнем шума;
- система защиты привода Electric Security Mode (ESM) – при столкновении с препятствием ворота возвращаются в исходную точку;
- функции автоопределения крайних точек, автозакрывания с регулируемым временем, частичного открытия с автозакрытием, самодиагностики приборов безопасности и др.;
- гибкая настройка скорости движения створки и плавности замедления/ускорения движения;
- возможность установки начальных точек замедления движения створки;
- при подключении опциональной платы RSE возможна синхронизация работы 2-х приводов, удаленный мониторинг и управление воротами через облачный сервис CAME Connect;
- память на 250 пользовательских идентификаторов с индивидуальной записью/удалением;
- система резервного (аварийного) электропитания при подключении доп. платы с АКБ (801XC-0010);
- упрощенный монтаж и повышенная надежность за счет цельной конструкции направляющей;
- возможность расширения функционала системы с помощью дополнительных приборов безопасности / управления;
- возможность подключения устройств радиосистемы RIO 2.0.
Подробное описание
Типовая схема монтажа (установки)

Установка привода на секционные ворота

Установка привода на подъемно-поворотные ворота

Схема подключения сигнальных устройств

Схема подключения устройств управления

Схемы подключения фотоэлементов

Схема подключения электропитания

Функция энкодера

| Тип |
комплект автоматики для секционных и подъемно-поворотных ворот |
| Характеристики ворот: |
|
| - макс. площадь полотна ворот |
21 м² |
| - макс. высота ворот |
3.25 м |
| Электропитание блока управления |
AC 230 В, 50/60 Гц |
| Электропитание двигателя |
DC 24 В |
| Максимальный потребляемый ток двигателя |
10 А |
| Максимальная мощность |
280 Вт |
| Интенсивность использования |
50 % |
| Циклов/час |
30 |
| Тяговое усилие |
1300 Н |
| Скорость движения |
7 м/мин. |
| Звуковое давление |
≤70 дБА |
| Интенсивность использования |
30 циклов в час |
| Класс изоляции |
I |
| Класс защиты |
IP40 |
| Диапазон рабочих температур: |
-20 °С ... +55 °С |
| Привод потолочный VER13DMS |
1 шт. |
| Профиль направляющий с цепной передачей V0683 |
1 шт. |
| Радиоприемник встраиваемый AF43S |
1 шт. |
| Брелок-передатчик 2-канальный TOP42FGN |
1 шт. |
Дополнительно
Рычаг-адаптер для подъемно-поворотных ворот.
Рычаг передачи для секционных ворот с притолокой от 30 до 60 см.
Макс. высота / площадь полотна ворот - 2.7 м / 18 м²; тяговое усилие - 1000 Н; скорость открытия - 7 м/мин; электропитание: блока управления - AC 230 В, 50/60 Гц, двигателя - DC 24 В; макс. мощность / потребляемый ток - 180 Вт / 10 А; IP40; -20 °С ... +55 °С. В комплекте: привод VER10DMS, направляющий профиль V0679, встраиваемый радиоприемник AF43S, брелок-передатчик TOP42FGN.
Макс. высота / площадь полотна ворот - 3.25 м / 18 м²; тяговое усилие - 1000 Н; скорость открытия - 7 м/мин; электропитание: блока управления - AC 230 В, 50/60 Гц, двигателя - DC 24 В; макс. мощность / потребляемый ток - 180 Вт / 10 А; IP40; -20 °С ... +55 °С. В комплекте: привод VER10DMS, направляющий профиль V0679, встраиваемый радиоприемник AF43S, брелок-передатчик TOP42FGN.

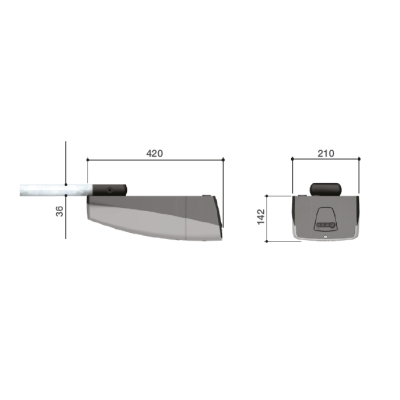

Потолочный привод для для секционных и подъемно-поворотных ворот с платой управления с дисплеем и энкодером; макс. площадь полотна ворот - 21 м²; макс. высота подъемно-поворотных ворот с противовесами / с пружинами - 2.4 м / 3.25 м; макс. высота секционных ворот - 3.2 м; тяговое усилие - 1300 Н; скорость открытия - 7 м/мин; интенсивность использования - до 30 циклов в час; электропитание: блока управления - 230 В / 50 Гц, двигателя - DC 24 В; макс. мощность - 280 Вт; макс. выходная мощность - 40 Вт; IP44; -20 °С ... +55 °С; 420х210х140 мм; 5.8 кг.
