ШПС-24 Болид Шкаф пожарной сигнализации для установки приборов системы "Орион"
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Шкаф пожарной сигнализации ШПС-24 применяется для установки в него различных приборов «ИСО Орион», предназначенных для крепления на DIN-рейку.

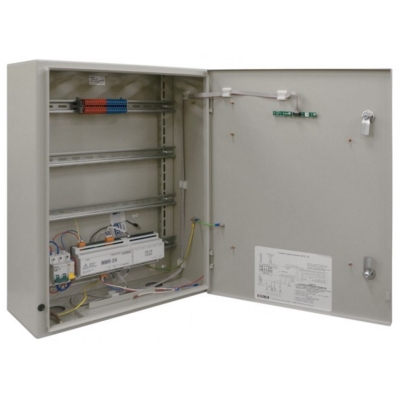

Конструктивно шкаф представляет собой металлический ящик, внутри которого расположены съемные DIN-рейки, автоматический выключатель на 220В, блок коммутации и источник резервного питания (24В, макс. ток 2,2А). Кроме того, предусмотрено специальное место под установку 1 или 2-х АКБ (12В, 17 А/ч).
Главными отличиями ШПС-24 от предшественника ШПС стал увеличенный корпус и напряжени питания оборудования (24 В). Также из новшеств – возможность перестановки или снятия не нужных DIN-реек или установка их на дверь шкафа.
Основные функции ШПС:
- Установка приборов «ИСО Орион», предназначенных для крепления на DIN-рейки.
- Встроенный блок коммутации, позволяющий организовывать:
- по 6 каналов питания для каждого из установленных в шкафу приборов, каждый из которых оснащен защитой от перегрузки,
- подключение каждого из приборов к линии RS-485, а также вывод интерфейса от «С2000-ПИ» к сетевому контроллеру с гальванической изоляцией.
- Встроенный РИП 24В.
- Встроенная распределительная коробка с защитными выходными автоматическими выключателями для подключения приборов, которым необходима подача 220В.
- Возможность установки УК-ВК с целью «размножения» выходных сигналов или коммутации сетевого напряжения.
- Возможность установки «БЗЛ» для защиты слаботочных линий от воздействия высокого напряжения.
| Питание шкафа | 150 …220 В, 50 Гц |
| Выходное напряжение при питании от сети | (27,2±0,6) В |
| Выходное напряжение при питании от батарей | (19…27) В |
| Количество выходов напряжением "24 В" блока коммутации для подключения приборов | 6 |
| Максимальный ток по одному выходу "24 В" блока коммутации | 0,4 А |
| Суммарный ток нагрузки блока коммутации (номинальный/максимальный) | 2 / 2,2 А |
| Максимальный ток питания дополнительных потребителей от сети 220 В, 50 Гц | 10 А |
| Потребляемая мощность шкафа | не более 120 ВА (без дополнительных потребителей) |
| Габаритные размеры | 650×500×220 мм |
| Масса шкафа с батареями | 30 кг |
| Степень защиты, обеспечиваемая оболочкой | IР40 |
