ШПС-12 Болид Шкаф пожарной сигнализации
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12

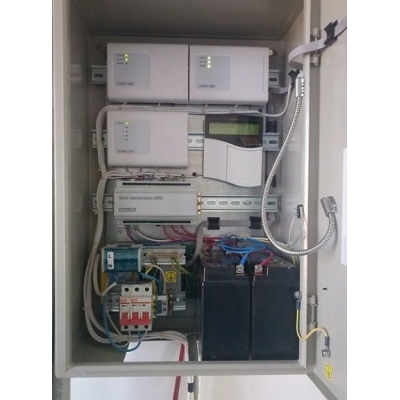

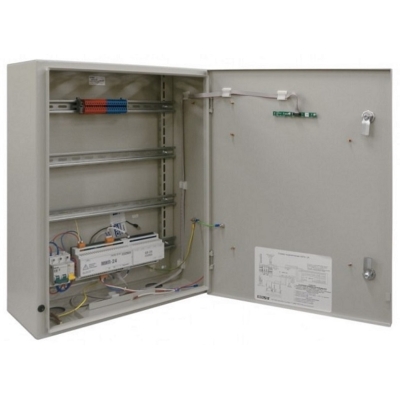

Болид ШПС-12 – металлический шкаф с встроенным блоком коммутации и модулем источника питания 12 В, предназначенный для удобного размещения, расключения и запитки различного оборудования ИСО Орион.
Основные функции ШПС-12:
- Размещение приборов ИСО Орион на съемных DIN-рейках или непосредственно на дверце шкафа.
- Блок коммутации на 7 выходов 12 В, 7 внутренних и 1 внешний выход RS-485.
- Защита от КЗ и перегрузок по всем выходам питания оборудования (12 В).
- Возможность запитки внешних устройств 220 В (до 10 А), отдельный автомат для защиты от КЗ.
- Энергонезависимая память на 95 событий.
- Измерение параметров напряжения на входе и выходах, тока нагрузки и напряжения на АКБ.
- Передача по RS-485 на устройства управления (С2000М, АРМ Орион Про) информации о текущем состоянии.
- Оптореле для выдачи сигнала "авария" во внешние цепи.
- Встроенный модуль источника МИП-12 с возможностью подключения 2-х АКБ 12 В по 17 Ач.
- Контроль состояния АКБ, их заряд и отключение от нагрузки для избежания недопустимого уровня разряда.
- Информативная звуковая/световая индикация текущего состояния основного питания, АКБ, КЗ и перегрузок.
- Прочный металлический корпус IР40.
- Контроль доступа - встроенный замок и датчик вскрытия корпуса.
| Основной источник питания | сеть переменного тока 150 …220 В, 50 Гц |
| Резервный источник питания | 2 АКБ 12 В, 17 Aч |
| Выходное напряжение при питании от сети | 13,6 В (±0,6 В) |
| Выходное напряжение при питании от батарей | 9.5-13.5 В |
| Количество выходов для подключения линий интерфейса RS-485: | |
| - внутренних | 7 |
| - внешних | 1 |
| Количество выходов напряжением 12 В блока коммутации для подключения приборов | 7 |
| Максимальный ток по одному выходу 12 В | 0.65 А |
| Номинальный суммарный ток нагрузки | 3 А |
| Максимальный суммарный ток нагрузки | 3.5 А (до 10 мин, с интервалом не менее 1 ч) |
| Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки | 120 В∙А (без учета потребления мощности дополнительными потребителями) |
| Максимальный потребляемый от сети ток при напряжении 150 В и номинальном токе нагрузки | не более 0,6 А (без учета потребления тока дополнительными потребителями) |
| Собственный ток потребления ШПС-24 от батарей | не более 40 мА |
| Максимальный ток питания дополнительных потребителей от сети 220 В, 50 Гц | 10 А |
| Пульсации выходного напряжения (пик-пик) при номинальном токе нагрузки | не более 200 мВ (класс VR1 по ГОСТ Р 51179-98) |
| Напряжение на батареях, при котором она отключается от нагрузки | 10.2 В (±0.6 В) |
| Время непрерывной работы ШПС-24 от полностью заряженных батареях при токе нагрузки 2 А | не менее 8 ч |
| Время полного заряда разряженных батарей | не более 36 часов |
| Параметры дистанционного выхода неисправности (оптореле): | |
| − максимальные коммутируемые напряжение и ток | 80 В, 100 мА |
| − максимальное сопротивление замкнутой цепи реле | 50 Ом |
| − максимальный ток утечки разомкнутой цепи при напряжении 80 В | 1 мкА |
| Размер буфера в энергонезависимой памяти | 95 событий |
| Датчик вскрытия корпуса | есть |
| Степень защиты корпуса | IР40 |
| Температурный диапазон работы | -10...+40 °С |
| Габаритные размеры | 650×500×220 мм |
| Масса шкафа с батареями | до 30 кг |
| Средний срок службы | 10 лет |
| Шкаф пожарной сигнализации | 1 шт. |
| Этикетка | 1 шт. |
| Ключ | 2 шт. |
| Гермоввод резиновый | 6 шт. |
| Проушина | 4 шт. |
| Болт М8х16 ГОСТ 7798-70 | 4 шт. |
| Гайка М8 ГОСТ 5915-70 | 4 шт. |
| Шуруп 8х70 ГОСТ 11473-75 (DIN 571) | 4 шт. |
| Дюбель 12х60 S | 4 шт. |
