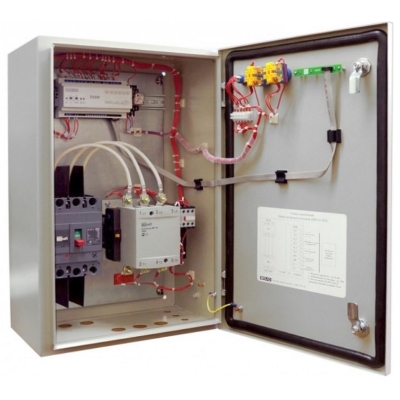

ШКП-30 с УПП Болид Шкаф контрольно-пусковой с устройством плавного пуска

Шкаф контрольно-пусковой с устройством плавного пуска
Производитель: Болид

Купить ШКП-30 с УПП Болид по выгодным ценам в магазине СЕКТОР СБ:

Розница:131 132 руб.
Опт:119 330 руб.
Для дилеров:По запросу

Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80

Описание ШКП-30 с УПП Болид:

ШКП-30 с УПП – контрольно-пусковой шкаф с встроенным устройством плавного пуска, предназначенный для местного (ручного) или удаленного управления асинхронными трехфазными двигателями устройств систем дымоудаления и пожаротушения мощностью до 30 кВт. Шкаф изготовлен из металла и имеет степень защиты IP54, снабжен прибором плавного запуска Sirius 3RW40 от Siemens и информативной панелью индикации. Питание реализовано по 2-м вводам AC 380 В через ШВР-30.

Основные функции и особенности ШКП-30 с УПП:

  • Запуск двигателей оборудования систем АУПТ/АДУ по месту или удаленно (подача напряжения DC 24 В).
  • Встроенный софтстартер Siemens для плавного пуска/остановки двигателя.
  • Переключатели для установки параметров двигателя – номинального тока, класса защиты, режима сброса при перегрузке.
  • Возможность коррекции величины стартового напряжения, тока, времени пуск/стоп.
  • Мониторинг параметров электрической сети (напряжение/фазовый сдвиг) на вводе AC 380 В.
  • Выдача сигналов на ПКП, контроллеры или другие устройства управления.
  • Информативная светодиодная индикация состояния и режимов работы.
  • Питание по 1 категории ПУЭ – по 2-м вводам AC 380 В через ШВР-30.
  • Металлический корпус IP54.

Подробное описание

Схемы подключения ШКП-30 с УПП

Схема подключения ШКП-30 с УПП

Схема подключения ШКП

<< свернуть

Характеристики

Шкаф контрольно-пусковой с устройством плавного пуска Болид ШКП-30 с УПП
Число двигателей под управлением 1 шт
Мощность нагрузки до 30 кВт
Номинальный коммутируемый ток 63 А
Тип автоматического выключателя 3p 80A «С»
Устройство плавного пуска Siemens Sirius 3RW40
Питание от трехфазной сети переменного тока 380 В (+38/-57 В), 50 Гц (±1 Гц)
Потребляемая мощность 30 Вт
Световая индикация 4 одноцветных индикатора для отображения состояния ШКП
Степень защиты корпуса IP54
Диапазон рабочих температур -30°С...+55°С
Относительная влажность до 98% при +25°C
Габаритные размеры 600x400x240 мм
Вес 20 кг
Тип монтажа настенный навесной
Средний срок службы 10 лет
Комплектация Болид ШКП-30 с УПП:
Шкаф контрольно-пусковой 1 шт.
Паспорт 1 шт.
Информационный диск «Болид» 1 шт.
Паспорт УПП Siemens 3RW4037 1 шт.
Этикетка на информационном диске 1 шт.
Комплект запасных частей и принадлежностей:
- кронштейн крепления на стену 4 шт.
- шуруп 8x70.019 4 шт.
- дюбель 12х60 S 4 шт.
- ключ к электромеханическому замку 2 шт.
- ключ к корпусу 2 шт.
- кабельный ввод-сальник d37 6 шт.
