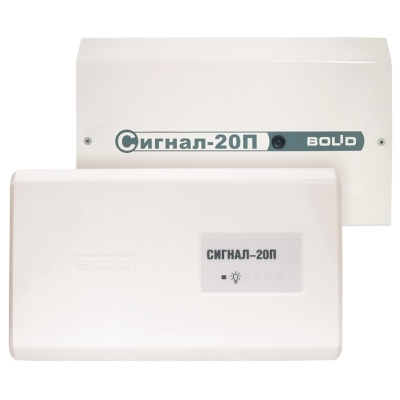

Сигнал-20П исп.01 Болид Прибор приемно-контрольный охранно-пожарный (адресный расширитель шлейфов)
Производитель: Болид
Купить Сигнал-20П исп.01 Болид по выгодным ценам в магазине СЕКТОР СБ:
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: (495) 150-15-47
СПб: (812) 677-85-80
Описание Сигнал-20П исп.01 Болид:
Сигнал-20П исп.01 представляет собой охранно-пожарный ПКП, предназначенный для работы в составе ИСО Орион совместно с сетевым контроллером С2000М или ПК с предустановленным ПО «Орион ПРО». Блок многофункционален и может использоваться в составе систем ОПС и СОУЭ 1 и 2 типов. Выпускается в металлическом и пластиковом (Сигнал-20П) корпусе для накладного монтажа.
Основные особенности и функции ПКП Сигнал-20П исп.01:
Контроль 20 шлейфов с программируемым назначением:
- дымовой пожарный двухпороговый;
- комбинированный (дымовой/тепловой) пожарный однопороговый;
- тепловой пожарный двухпороговый;
- пожарный ручной;
- пожарный пусковой;
- охранный;
- входной охранный;
- охранный с функцией контроля блокировки извещателей;
- тревожный;
- технологический;
- технологический программируемый;
- водосигнальный.
Журнал на 4096 событий с хранением информации в собственной энергонезависимой памяти устройства.
Датчик вскрытия корпуса для предотвращения несанкционированного доступа.
5 релейных выходов: 3 (28/80 В) на «сухих контактах» и 2 (12/24 В) с защитой от перегрузки и контролем цепей на обрыв и КЗ.
Возможность подключения внешних считывателей Dallas Touch Memory или Button.
Доступно удаленное управление шлейфами и релейными выходами с клавиатур или пульта управления ИСО Орион по RS-485.
При отсутствии связи по RS-485 прибор работает автономно, а после ее восстановления передает в систему протокол событий.
Подключение к ПК по RS-485 с через специальный преобразователь интерфейсов.
Программирование с помощью ПО UProg.exe.
2 независимых ввода 2-24 В (основной/резервный) для реализации электропитания по 1 категории ПУЭ.
Металлический корпус для накладного монтажа.
Характеристики
Прибор приемно-контрольный охранно-пожарный Сигнал-20П исп.01
| Количество радиальных неадресных шлейфов сигнализации (ШС) | 20 |
| Макс. сопротивление проводов ШС без учета оконечного сопротивления: | |
| - для охранных ШС | 1 кОм |
| - для пожарных ШС | 100 Ом |
| Допустимое сопротивление утечки между проводами ШС или каждым проводом и "землёй": | |
| - для охранных ШС | 20 кОм |
| - для пожарных ШС | 50 кОм |
| Подключаемые к ШС устройства: | |
| - неадресные охранные и пожарные извещатели с релейным выходом | Без ограничений |
| - неадресные охранные извещатели, питающиеся от ШС | с общим током потребления до 3 мА |
| - неадресные пожарные извещатели, питающиеся от ШС | с общим током потребления до 3 мА (до 1,2 мА при одновременном включении тепловых и дымовых извещателей) |
| Напряжение на каждом входе ШС | 19 В ÷ 24 В при установке оконечного резистора 4,7 кОм± 5% и токе потребления извещателей 0 ÷ 3 мА, 27 ± 0,5 В при обрыве ШС |
| Ограничение тока в короткозамкнутом ШС | 26,5 мА (не более 20 мА через сработавший извещатель, при напряжении на извещателе более 6,8 В) |
| Световая индикация | 1 индикатор отображения режимов |
| Встроенный звуковой сигнализатор | нет |
| Датчик вскрытия корпуса | микроконтакт |
| Энергонезависимый буфер событий | 4096 сообщения |
| Интерфейс | RS-485, протокол "Орион", "Орион 2.1" |
| Питание | 10.2-28.0 В по 2-м вводам от внешнего источника постоянного тока |
| Потребляемый ток в дежурном режиме при напряжении 12/24 В | 400 – 600 мА / 200 – 300 мА |
| Потребляемый ток в режиме "Пожар" при напряжении 12/24 В | 650 мА / 350 мА |
| Готовность к работе после включения питания | не более 3 с |
| Внешний считыватель электронных идентификаторов (ЭИ) | 1 вход |
| Интерфейс подключаемых считывателей | Dallas Touch Memory, iButton |
| Управление светодиодами считывателя | двумя светодиодами (зеленым и красным). Сигнал управления "+5В КМОП" с ограничением тока при прямом подключении светодиодов на уровне 10 мА |
| Выходы | 5 шт., 37 локальных тактик управления |
| Электромагнитные реле (сухой контакт) | 3 шт.: 28 В до 2 А или 80 В от 0,1 мА до 50 мА |
| Электромагнитные реле | 2 шт.: 12 или 24 В (определяется напряжением питания прибора), до 0, 8 А, с контролем цепей подключения нагрузки на обрыв и короткое замыкание, (ток контроля 1,5 мА), защита от перегрузки по току |
| Программирование | программа UProg.exe |
| Подключение к ПК | через интерфейс RS-485 с помощью преобразователя интерфейсов |
| Рабочий диапазон температур | -30 ... +50 °С |
| Относительная влажность | до 98% при +25 °C |
| Степень защиты корпуса | IР20 |
| Материал корпуса | пластик |
| Габаритные размеры | 229х136х41 мм |
| Вес | 0,8 кг |
| Средний срок службы | 10 лет |
| Тип крепления | настенный навесной |
Комплектация Болид Сигнал-20П исп.01:
| Блок Сигнал-20П исп.01 | 1 шт. |
| Паспорт | 1 шт. |
| Инструкция по монтажу | 1 шт. |
| Комплект ЗИП: | |
| - резистор 4.7 кОм ±5% 1/4 W (или аналогичный) | 22 шт. |
| - шуруп 1-4 × 30.20.019 ГОСТ 1144-80 | 3 шт. |
| - дюбель под шуруп 8×30 S | 3 шт. |
