ШПС-24 исп.12 Болид Шкаф пожарной сигнализации с резервированным питанием
Артикул: sb27884
Производитель: Болид
Розничная цена:28 174 ₽/шт.
Оптовая цена:28 174 ₽/шт.
-+
В корзину
Доставка: по всей России (со склада в Москве или Санкт-Петербурге)
Задайте вопросы менеджеру:
Москва: +7 (495) 134-29-44
СПб: +7 (812) 213-07-12
Болид ШПС-24 исп.12 – металлический шкаф IР54 со встроенным блоком коммутации и модулем источника питания 24 В, предназначенный для удобного размещения, расключения и запитки различного оборудования ИСО Орион.
Основные функции ШПС-12 исп.12:
- Размещение приборов ИСО Орион на съемных DIN-рейках или непосредственно на дверце шкафа.
- Блок коммутации на 7 выходов 24 В, 7 внутренних и 2 внешних выхода RS-485.
- Защита от КЗ и перегрузок по всем выходам питания оборудования (12 В).
- Возможность запитки внешних устройств 220 В (до 10 А), отдельный автомат для защиты от КЗ.
- Энергонезависимая память на 95 событий.
- Измерение параметров напряжения на входе и выходах, тока нагрузки и напряжения на АКБ.
- Передача по RS-485 на устройства управления (С2000М, АРМ Орион Про) информации о текущем состоянии.
- Оптореле для выдачи сигнала "авария" во внешние цепи.
- Встроенный модуль источника МИП-24 с возможностью подключения 2-х АКБ 12 В по 17 Ач.
- Контроль состояния АКБ, их заряд и отключение от нагрузки для избежания недопустимого уровня разряда.
- Информативная звуковая/световая индикация текущего состояния основного питания, АКБ, КЗ и перегрузок.
- Прочный металлический корпус IР54.
- Контроль доступа - встроенный замок и датчик вскрытия корпуса.
Подробное описание
Схема подключения шкафов пожарной сигнализации ШПС-24 исп.10, ШПС-24 исп.11, ШПС-24 исп.12
| Основной источник питания | Однофазная сеть переменного тока номинальным напряжением 230 В, частотой 50/60 Гц |
| Резервный источник питания | Аккумуляторные батареи серии "Болид" АБ1217С или АБ1217М – 2 шт. |
| Выходное напряжение при питании от сети | 27,2 В (±0,6 В) |
| Выходное напряжение при питании от батарей | 19-27 В |
| Количество выходов для подключения линий интерфейса RS-485: | |
| - внутренних | 7 |
| - внешних | 2 |
| Количество выходов напряжением 24 В блока коммутации для подключения приборов | 7 |
| Максимальный ток по одному выходу 24 В | 0.4 А |
| Номинальный суммарный ток нагрузки | 2 А |
| Максимальный суммарный ток нагрузки | 3.5 А (до 10 мин, с интервалом не менее 1 ч) |
| Максимальная потребляемая от сети мощность при напряжении 220 В и номинальном токе нагрузки | 120 В∙А (без учета потребления мощности дополнительными потребителями) |
| Общее количество выходов "RS-485" для подключения линий интерфейса, устанавливаемых внутри ШПС | 7 |
| Длина линии интерфейса RS-485 до каждого из приборов внутри ШПС, не более | 10 м |
| Длина линий изолированных интерфейсов RS-485 при скорости работы 9600 Бит/с, не более | 3000 м |
| Электрическая прочность изоляции между изолированными линиями интерфейса, а также между изолированными линиями интерфейса и другими цепями, не менее | 500 В, 50 Гц |
| Степень защиты корпуса | IР54 |
| Температурный диапазон работы | -10...+40 °С |

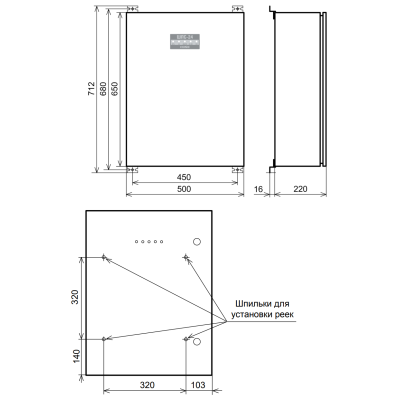

| Габаритные размеры | 650×500×220 мм |
| Масса шкафа с батареями | до 30 кг |
| Средний срок службы | 10 лет |
| Возможность установки МК-1 | Есть |
Дополнительно
Прибор осуществляет контроль 20-ти ШС. Имеется возможность программирования параметров каждого шлейфа для работы в режиме охранной или пожарной сигнализации, фиксация сработок в каждом шлейфе одного и двух пожарных извещателей. Наличие выходов управления системой пожаротушения. Интерфейс RS-485. Управление осуществляется от пультов С2000/С2000М или ПК. Пластмассовый корпус.
Контроль по двухпроводной кольцевой линии связи до 127 адресных устройств. Подключение неадресных извещателей через адресные расширители. Связь с С2000/С2000М, АРМ «Орион»/«Орион Про» по интерфейсу RS-485. Питание - 12-24 В по 2-м независимым вводам.
Может работать в двух режимах. Преобразует сигнал интерфейса RS-232 в сигнал интерфейса RS-485. Или используется для гальванической развязки линии RS-485 с защитой от токока к/з, ее удлинения.
Контроль 20 шлейфов с программируемым назначением; 3 реле 28/80 В; 2 реле 12/24 В с защитой от перегрузок и контролем цепей на обрыв и КЗ; вход для подключения считывателей Dallas Touch Memory или iButton;
буфер на 4096 событий; питание - 2 ввода 10.2-28.0 В; металлический корпус; IР20; 229х136х41 мм; 0,8 кг. Работает совместно с сетевым контроллером С2000М или ПК с ПО «Орион ПРО».
Блок обеспечивает управление через интерфейс RS-485 четырьмя реле.
Блок обеспечивает управление через интерфейс RS-485 четырьмя реле.
Контроль по двухпроводной кольцевой линии связи до 127 адресных устройств. Подключение неадресных извещателей через адресные расширители. Связь с С2000/С2000М, АРМ «Орион»/«Орион Про» по интерфейсу RS-485. Группы проводных соединений адресного шлейфа, источников питания и линии RS485 гальванически развязаны между собой. Питание - 12-24 В по 2-м независимым вводам.
Прибор осуществляет контроль 4 ШС, при этом параметры каждого шлейфа для работы программируются. Работает в составе интегрированный охранной системы «Орион». Интерфейс RS-485, управление от пульта "С2000" или от ПК.
Прибор предназначен для управления 6-ю исполнительными устройствами охранно-пожарных систем, систем пожаротушения, видеонаблюдения, контроля доступа, различных инженерных сетей и т.д.. Контроль пусковых цепей исполнительных устройств на обрыв и КЗ. Осуществляет пуск устройств по сигналу от системы ОПС или от сетевого контроллера С2000М.
Контроль по ДПЛС до 127 адресных устройств; создание до 64 разделов; управление внешними устройствами; интерфейсы RS-485 Орион, RS-485 Modbus, RS-232; гальваническая развязка ДПЛС и других выходов; подключение 1 считывателя с интерфейсом Touch Memory, Wiegand или ABA-TrackII; световая/звуковая индикация; питание - 10.2-28.4 В, 2 ввода; IР30; -30...+50 °С; 156х107х39 мм; 0.3 кг.
Прибор имеет 10 ШС. Контролирование цепей "Сирена" и "Лампа". Пять выходных реле, управление от ТМ или по RS-485.
Контроль 20 шлейфов с программируемым назначением; 3 реле 28/80 В; 2 реле 12/24 В с защитой от перегрузок и контролем цепей на обрыв и КЗ; вход для подключения считывателей Dallas Touch Memory или iButton;
буфер на 4096 событий; питание - 2 ввода 10.2-28.0 В; пластиковый корпус; IР20; 230x135x37 мм; 0,5 кг. Работает совместно с сетевым контроллером С2000М или ПК с ПО «Орион ПРО».
